根據以下指南來設置設備:
- 將電源 1 設置為 10V 直流、5A 電流限制,然后關閉電源。
- 將電源 1 的輸出與一個電流表串聯在一起,然后連接到 J1(VIN 和 PGND)。
- 在 J1 (VIN) 和 J1 (PGND) 之間連接一個電壓表。
- 將負載 1 與一個電流表串聯在一起,然后連接到 J6(VSYS 和 PGND)。
在 J6(VSYS 和 PGND)上連接一個電壓表。
在恒流模式下設置 1A。關閉負載 1。
- 將負載 2 與一個電流表串聯在一起,然后連接到 J5(VBAT 和 PGND)。
在 J5(VBAT 和 PGND)上連接一個電壓表。
將 KEPCO 負載輸出設置為 7V。關閉負載 2。 注: 測試時如不使用真實電池,則要在 BAT 引腳上添加一個 47μF 電容器。

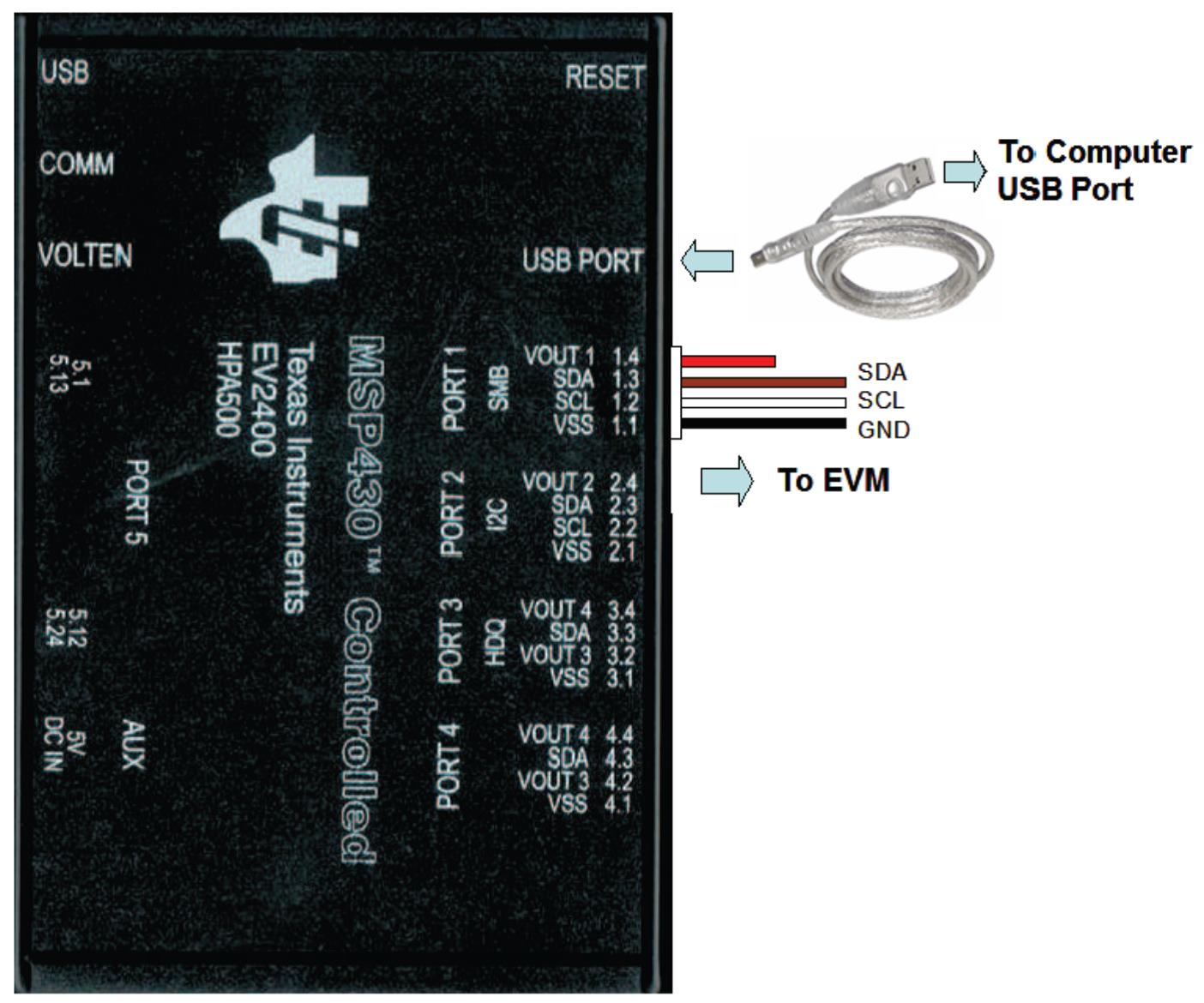

- 將 J3 連接到 EV2400。將 J3 連接到 EV2400 上的 SMBus 端口 1 (BQ25720) 或 I2C 端口 2 (BQ25723)。圖 2-1 顯示了相關連接。
- 按表 1-2 所述安裝跳線。

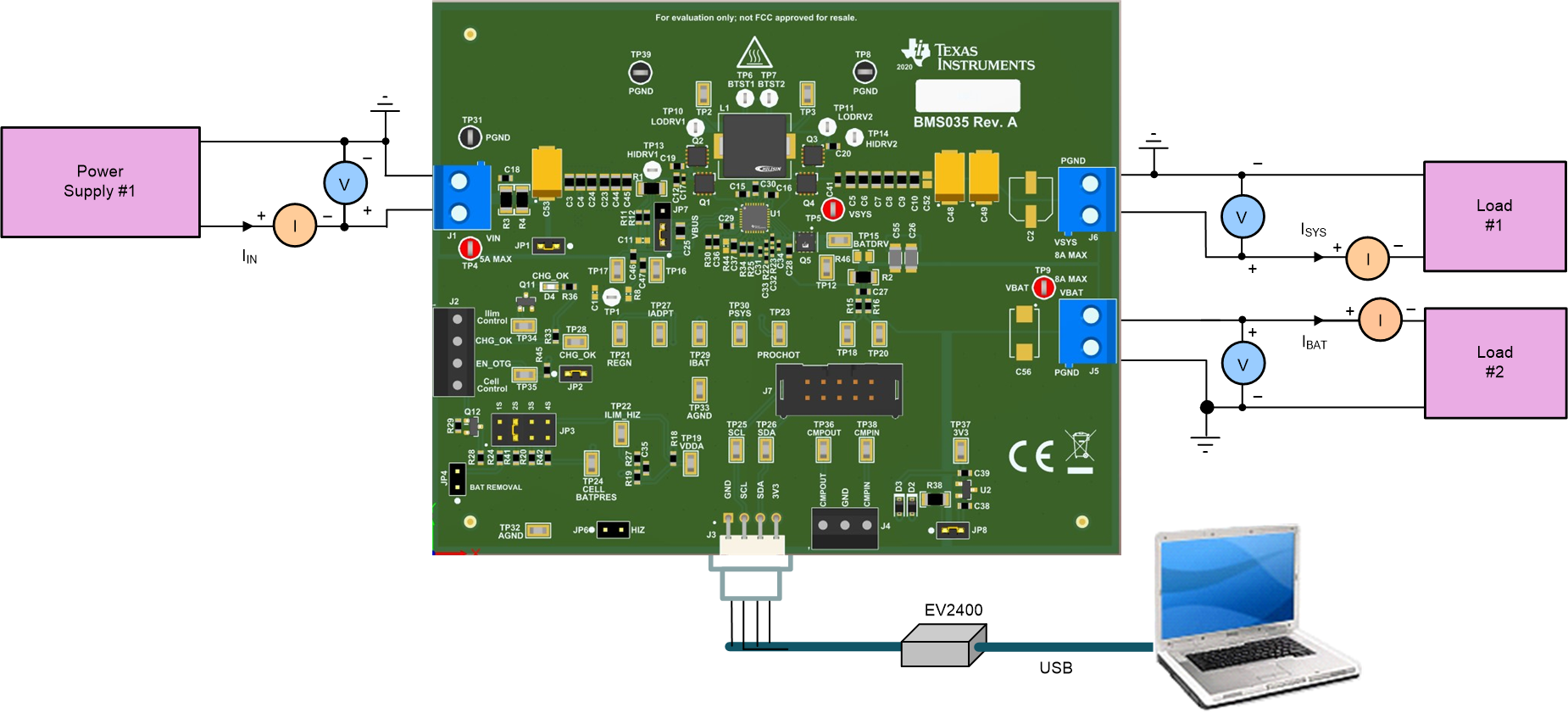

完成這些步驟之后,BMS035 的測試設置如圖 2-2 所示。
- 打開計算機和 1 號電源。打開 bqStudio 軟件。

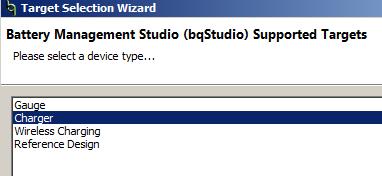

- 選擇 Charger 并點擊 Next 按鈕。
- 對于 SMBus BQ25720,請?jiān)?Select a Target 頁面中選擇“Charger_1_00_BQ25720.bqz”。對于 I2C BQ25723,請?jiān)?Select a Target 頁面中選擇“Charger_1_00_BQ25723.bqz”。

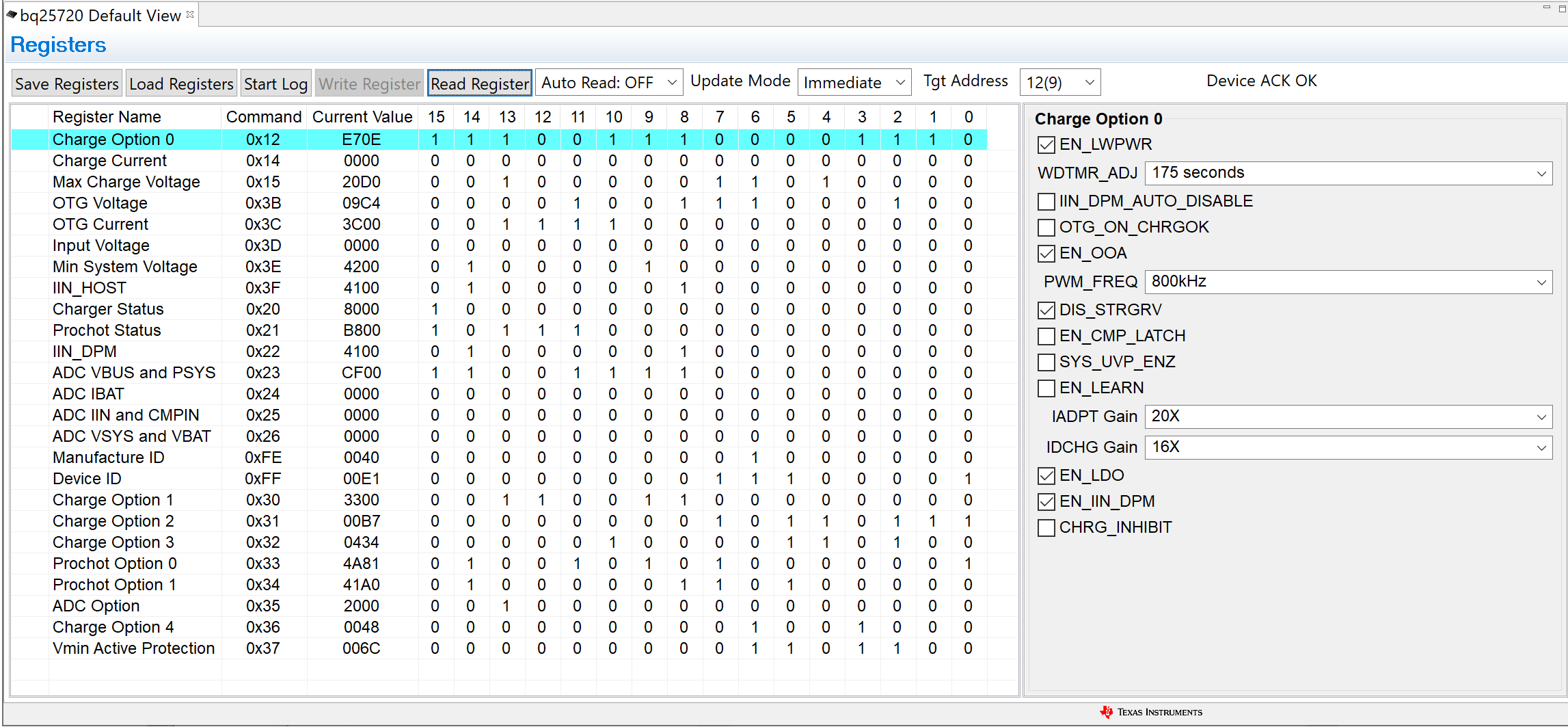

- 選擇目標器件后,點擊 Read Register 按鈕,此時會顯示圖 2-3 中的界面。
