ZHCACH6 march 2023 LMX2820
引言
AFE7950 等現有的射頻 (RF) 采樣收發器可在高達 X 帶 (12GHz) 的頻率下運行。要在整個 K 帶（12GHz 至 40GHz）下運行需修改設計。一種方法是使用直接轉換調制器和解調器將基帶信號直接與 K 帶頻率進行混合。另一種方法是將射頻采樣收發器用作超外差架構中的高頻中頻 (IF) 級，其中 IF 頻率向上或向下混頻至所需的 K 帶。這兩種設計都需要高頻、低相位噪聲合成器作為混頻器的 LO 源。
圖 1 展示了一個典型的超外差收發器架構，此架構使用適合于在 K 帶運行的射頻采樣數據轉換器。數據轉換器輸出或輸入可在 X 帶頻率范圍內運行?；祛l級可轉換為 K 帶頻率或從 K 帶頻率轉換。方程式 1 根據所需的射頻頻帶和所需的 IF 頻率確定 LO 頻率。
LMX2820 射頻合成器本身支持高達 22GHz 的運行頻率。該范圍直接支持 Ku 頻帶（12GHz 至 18GHz）。為了支持 K 頻帶（18GHz 至 27GHz）和 Ka 頻帶（26.5GHz 至 40GHz），有時需要更高的頻率，具體取決于 IF 頻率選擇。圖 2 展示了在三種不同 IF 頻率下 LO 頻率與射頻頻帶的函數關系圖：0Hz (ZIF)、4GHz 和 8GHz。對于要求 LO 超過 LMX2820 22GHz 閾值的 IF 頻率和射頻頻帶頻率組合，級聯外部倍頻器可充分?jǐn)U展輸出頻率。
圖 1 K 帶超外差收發器

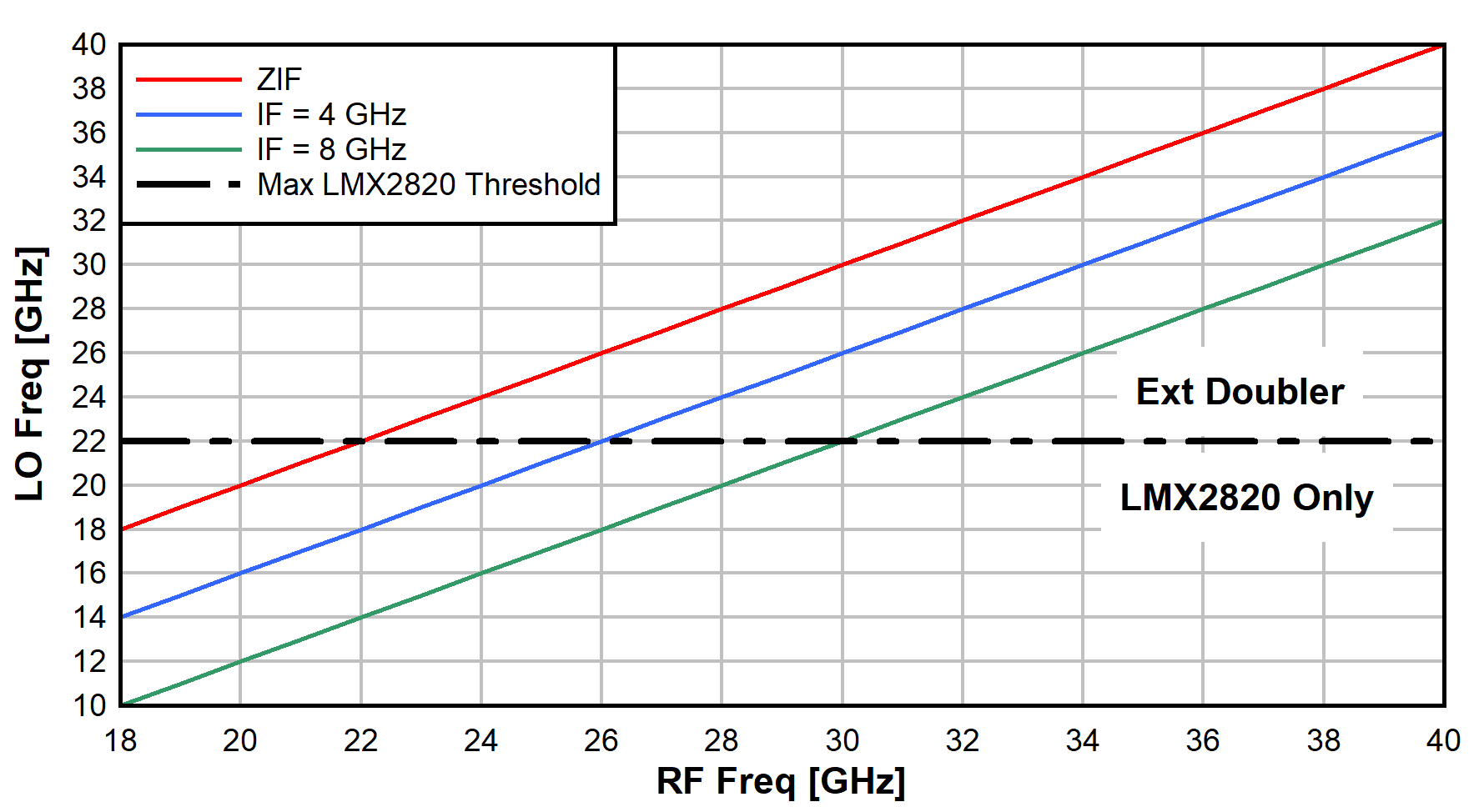

圖 2 LMX2820 外部倍頻器的閾值頻率規劃
LMX2820 中的內部壓控振蕩器 (VCO) 支持 5.65GHz 至 11.3GHz 的范圍。內部分頻器會產生較低的頻率。集成倍頻器可生成高達 22.6GHz 的更高頻率。外部倍頻器可將頻率擴展到 40GHz 以上。
此分析使用 MACOM? XX1000-QT 有源倍頻器。該器件的工作頻率高達 45GHz，并包含一個輸出放大器，可將信號提高到 10dBm 以上，這足以用作混頻器 LO。
目標頻率為 26.4GHz。這對于許多主流的 Ka 頻帶應用來說都是理想的選擇。對于該頻率選擇，LM2820 中的基本 VCO 頻率為 6.6GHz。啟用內部倍頻器后，輸出頻率為 13.2GHz。該頻率通過外部倍頻器達到 26.4GHz。
與任何乘法器或倍頻器一樣，基頻不會完全抑制。由于這種方法本質上是“乘以 4”運算，因此應該會觀察到基波和二次諧波的殘留。為了實現出色運行，應在輸出信號周圍提供一些濾波，以在次諧波感染混頻器之前消除次諧波。
相位噪聲性能
圖 3 展示了設計設置方框圖。LMX2820 的參考頻率為 100MHz，由 Rohde SMA100B 信號發生器生成。內部基準倍頻器可創建 200MHz 的 PFD 頻率。通過 N 分頻器設置 33，將內部 LMX2820 VCO 調諧至 6.6GHz。
圖 3 測量塊原理圖LMX2820 鎖相環 (PLL) 正確鎖定后，器件會直接輸出頻率，將頻率分頻或?qū)㈩l率提高 2 倍。啟用乘法器后，輸出頻率為 13.2GHz。該頻率注入外部倍頻器以生成 26.4GHz。
圖 4 展示了三種頻率的相位噪聲性能：6.6GHz 時的基頻、13.2GHz 時的內部雙倍頻、26.4GHz 時的外部雙倍頻。26.4GHz 時的輸出功率剛剛超過 11dBm，這是混頻器 LO 級別的適當范圍。該圖還展示了理想情況下 (20 × log(N)) 乘以 4 的基頻。實際測量值與理想情況一致，但在高頻偏移時本底噪聲僅略有增加。
圖 4 相位噪聲圖次諧波性能
次諧波會使混合操作失真，并在輸出端產生不必要的雜散。表 1 顯示了該設置的次諧波雜散性能。
| 音調 | 頻率 | 電源 |
|---|---|---|
| 所需音調 | 26.4 GHz | 11.3dBm |
| 1/2 HD | 13.2 GHz | -17dBc |
| 1/4 HD | 6.6 GHz | -58dBc |
半諧波僅為 –17dBc。在所需音調的高輸出功率下，半諧波絕對功率約為 –6dBm。此級別有時可能足夠高，足以導致問題，需要進行一些濾波以消除威脅。四分之一諧波小于 –40dBm；預計該音調足夠低，不會引起任何不必要的問題。
次諧波濾波
對于半諧波雜散電平過高的情況，在輸出端引入高通（或帶通）濾波器以抑制信號；但是，在 26GHz 下創建濾波器并非易事。幸好，選擇性要求較低，間距較高，這簡化了濾波器設計。集總元件濾波器在這些頻率下不切實際，因為元件值小得離譜，并且寄生影響占主導地位?；蛘?，使用分布式開路殘樁線濾波器在 13.2GHz 處對頻率進行陷波，并通過 26.4GHz 測試。
基本的濾波器是單個開路殘樁，在次諧波頻率下為四分之一波長。四分之一波殘樁在初級傳輸線路的次諧波頻率處呈現射頻短路，并抑制該頻率。在所需頻率下，殘樁看起來像是傳輸線路上的開路，不會衰減信號。
雖然理想情況下單個殘樁可提供超過 40dB 的選擇性，但有效帶寬較窄。鑒于所需的頻率和次諧波只是單音調，因此不需要寬帶寬陷波；但是，最好考慮印刷電路板 (PCB) 制造容差和三維輻射效應，這些效應有時會無意中改變精確的中心頻率。使用由八分之一波傳輸線分開的兩個四分之一波殘樁，可以有效地創建兩個頻率稍有分離的極點，從而提供超過 1GHz 的有效 20dB 下行帶寬。該陷波允許發生容差變化，同時仍可實現 20dB 或更佳的選擇性。圖 5 顯示了 Keysight ADS 仿真原理圖，其中包含在微帶中實現的兩個殘樁。

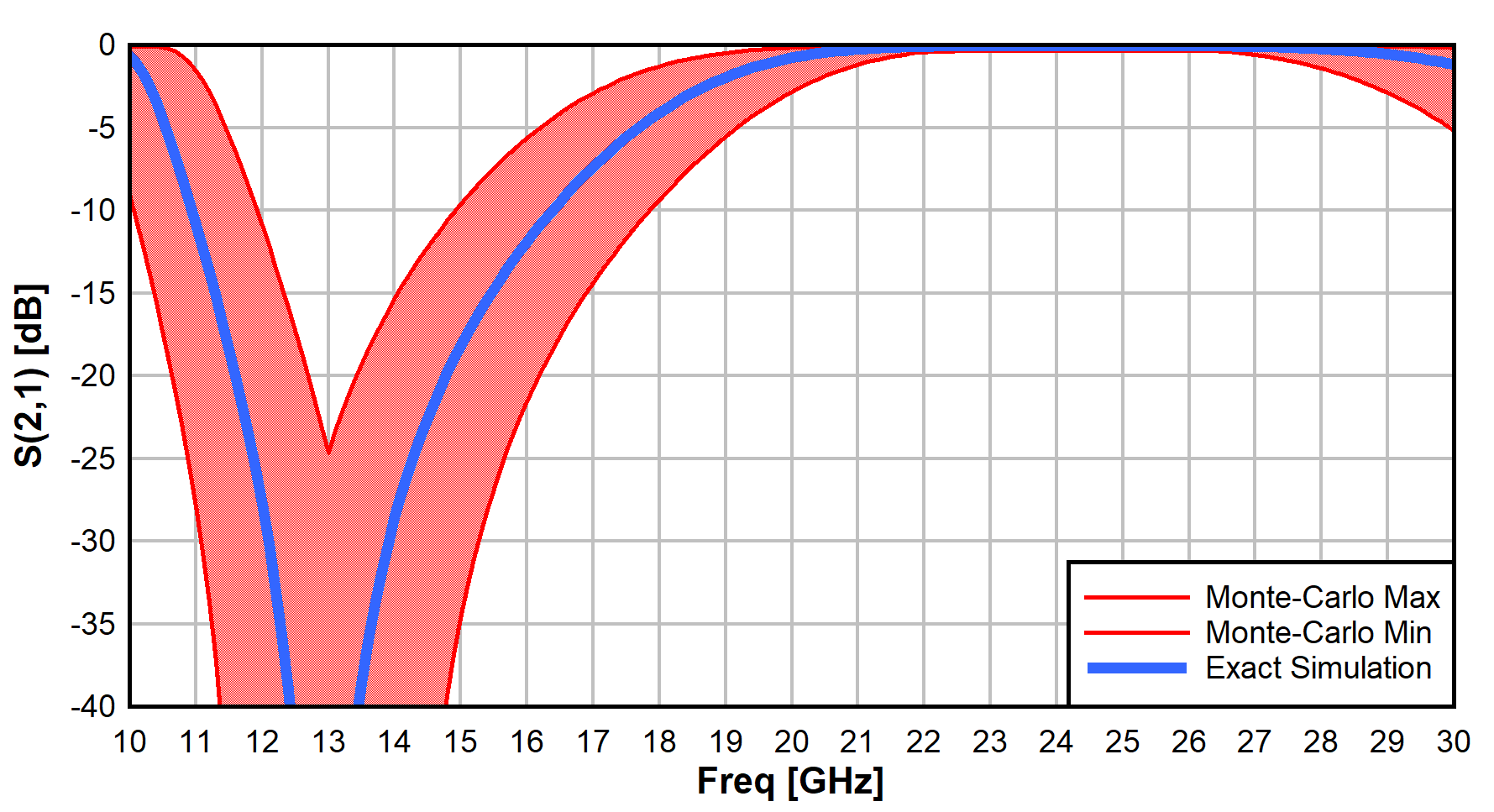

圖 5 雙殘樁次諧波 13GHz 陷波濾波器圖 6 展示了精確的仿真濾波器響應，還展示了 250 次 Monte Carlo 仿真的最小值和最大值范圍，其中允許布線寬度和殘樁長度變化 ±10%。Monte-Carlo 仿真在包含容差的情況下可實現最小 20dB 的選擇性。此濾波器在 PCB 設計中很容易實現，無需額外器件，并且占用的電路板面積低于 20 平方毫米。
圖 6 13GHz 次諧波陷波濾波器響應總結
LMX2820 和外部倍頻器適用于要求 LO 源高于 22GHz 的應用。此設計非常適合通信系統、雷達和電子戰 (EW) 設計以及在 K 和 Ka 頻帶中運行的衛星地面通信應用。相位噪聲性能良好，并根據 LMX2820 的基本 VCO 性能跟蹤 4 倍頻系統的預期性能。此設計緊湊，而且可通過編程來滿足各種頻率生成需求。
