啟動寬帶寬數據采集系統信號鏈的輸入放大器需要具有高速和高輸入阻抗，但還有許多其他規格（例如精度、輸出擺幅和功耗）對于選擇理想的放大器發揮著重要作用。為了滿足各種應用的需求，德州儀器 (TI) 提供了多個放大器，每個放大器都有不同的利弊權衡，可滿足寬帶寬、高阻抗系統的需求。

本文重點介紹了三款覆蓋各種速度、復雜性、電壓擺幅和功耗范圍的特定器件：BUF802、OPA817 和 OPA859 高速放大器。在實現高阻抗前端時，這三款器件都有各自獨特的優勢和利弊權衡。

超高帶寬：BUF802

當應用要求高阻抗前端具有超高帶寬時，開環緩沖器通常是理想解決方案。例如，TI 的 BUF802 是一款 JFET 輸入緩沖器，具有 3.1GHz 的大信號帶寬和 7,000V/μs 壓擺率。該器件可提供 50GΩ 的輸入阻抗以及 2.3nV/√Hz 的低平帶噪聲，在 1GHz 和 1V_PP 時線性性能為 –55dBc (HD2)、–59dBc (HD3)。得益于這些性能規格，BUF802 能夠提供盡可能高的帶寬，同時保持高阻抗和良好的線性性能，從而滿足要求卓越性能的應用的需求。

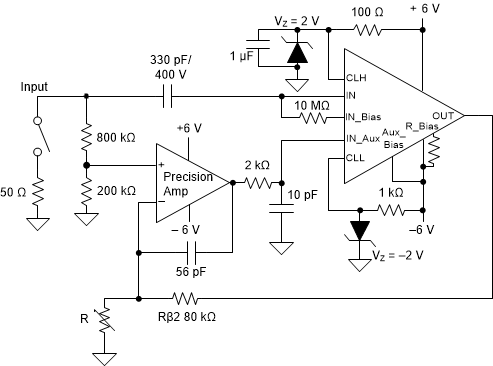

使用 BUF802 等開環緩沖器的缺點是該器件的直流精度較差。為了提供良好的直流性能，BUF802 必須用于依靠精密放大器控制低頻信號輸入的復合環路電路中。圖 1 展示了復合電路配置的 BUF802 示例。

在復合環路電路中，OPA140 或 OPA828 等次級精密運算放大器控制直流和低頻，而開環緩沖器繼續控制高頻。BUF802 的輔助輸入和精密放大器的反饋電容器設置可在轉換頻率區域內實現均勻增益。該電路將運算放大器的精度與開環緩沖器的高帶寬相結合，但這種方法確實會增加元件數量、布局面積和設計復雜性。

出色靈活性：OPA817

對于需要很大靈活性的應用，BUF802 等單位增益緩沖器并不總是足夠的。如果希望在一個封裝中實現寬輸入范圍、可配置增益和精度，最好使用 OPA817 等高速運算放大器。德州儀器 (TI) 的 OPA817 運算放大器具有 JFET 輸入，可實現高輸入阻抗、800MHz 帶寬、50μV_OS 精度和 1μV/°C 漂移，與許多業界先進的運算放大器相比，該器件具有出色的性能。在單位增益配置中，OPA817 具有 245MHz、2V_PP 帶寬和 970V/μs 壓擺率。雖然速度不如 BUF802 那么快，但 OPA817 可通過單個 3mm × 3mm 封裝運算放大器配置為大于 1V/V 的增益，從而減小設計尺寸。與 BUF802 電路相比，這也是一個簡化的電路，BUF802 電路需要一個具有頻率響應匹配功能的由兩部分組成的復合環路。此外，對于增益大于 7V/V 的應用和跨阻應用，TI 提供了 OPA818，它是一款解補償版本，具有更高的 2.7GHz 增益帶寬積和更低的 2.2nV/ √Hz 噪聲。

圖 2 展示了 200MHz 數字轉換器前端的 OPA817 示例電路。在本示例中，OPA817 的 60GΩ 電阻器可通過一個簡單的開關在 50Ω 或 1MΩ 輸入之間進行選擇，從而輕松配置前端。

OPA817 的 2pA 低輸入偏置電流的另一個好處是，可以在電路中添加輸入壓擺限制電阻器 (R_S)，限制過沖，而不會對其他性能規格造成任何影響。與放大器的輸入電容結合使用時，可對 R_S 進行調優，限制輸入信號的最大壓擺率，從而根據應用需求減少放大器輸出的任何過沖。

小尺寸和低電壓：OPA859

并非所有高速、高阻抗應用都具有可用于驅動 OPA817 或 BUF802 等器件的電源電壓和電源。在這些情況下，TI 的 OPA859 等器件是實現電源電壓低至 3.3V 的簡單高速前端的理想選擇。

OPA859 是一款 3.3V 至 5V 電源放大器，具有 900MHz 頻率、增益帶寬積、3.3nV/√Hz 噪聲和高阻抗 MOSFET 輸入。該器件采用 2mm × 2mm 小型封裝，可節省空間并減少封裝寄生效應。OPA859 的尺寸更小，但該器件仍可提供強大的輸出驅動，具有 200MHz 的單位增益大信號帶寬、2V_PP 輸出和 1,150V/μs 的壓擺率。此外，OPA859 還有一個解補償?shù)膶骷?OPA858，它將增益帶寬增加到 5.5GHz，并將噪聲降低到 2.5nV/√Hz。
