在過程控制領域有許多不同類型的過程輸入，包括溫度、濕度、流量、液位和壓力。這些過程輸入需要由傳感器進行測量，這些傳感器可以將測量結果轉換為合適的信號格式（模擬或數字），然后通過發送器將這些信號傳輸?shù)浇邮掌?，接收器會對信號進行解讀并做出控制決策。目前，將傳感器連接到接收器的主要方法有兩種：4mA 至 20mA 電流環路形式的模擬發送器，以及 IO-Link 等數字發送器。將傳感器連接到接收器有兩種主要方法：
- 采用 4mA 至 20mA 電流環路形式的模擬變送器
- 數字發送器，如 IO-Link
這兩種方法都需要微控制器 (MCU) 來連接系統中的模數轉換器 (ADC) 和數模轉換器 (DAC)，存儲應用軟件和校準數據，并執行許多其他功能。
4mA 至 20mA 電流環路的過程控制示例
我們從 4mA 到 20mA 電流環路開始。這些控制環路用于在工業過程監控、控制和自動化應用中遠距離將遠程傳感器信息傳輸?shù)娇删幊踢壿嬁刂破?(PLC)。圖 1 顯示了用于雙線制 4mA 至 20mA 電流環路系統的典型電阻溫度檢測器 (RTD) 溫度測量發送器。它由四個主要塊組成：
- ADC：對于 RTD 傳感器測量，這通常是具有內部 PGA 和可編程電流源的低功耗低噪聲 Σ-Δ ADC。
- DAC：用于電流環路控制的輸出，這通常是一個具有集成運算放大器的低功耗 DAC。
- MCU：控制整個系統的運行，包括數據處理和校準算法。
- 直流/直流轉換器：變送器電源。
圖 1 RTD 溫度變送器的典型方框圖MCU 是系統的關鍵元件，因為它需要存儲從 RTD 收集的數據，用于數據處理和傳感器校準以及系統的整體控制操作。通過使用 MSPM0L13xx、MSPM0G150x 和 MSPM0G350x MCU 系列中基于 Arm? Cortex?-M0+ 的 MSPM0，工程師還可以利用集成模擬模塊。這些器件旨在簡化模擬信號鏈開發、降低成本并減小 PCB 尺寸。這些集成模擬模塊可以改善 RTD 溫度變送器，如圖 2 所示。

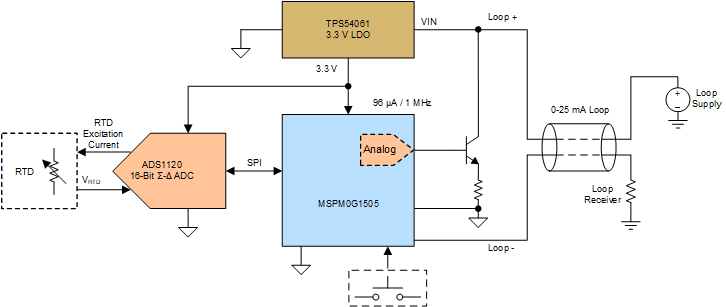

圖 2 基于 MSPM0G1505 的 RTD 溫度變送器方框圖在此示例中，MSPM0G1505 運行應用固件，包括用于系統校準和數據處理的算法。MSPM0G1505 的一個主要優勢是允許設計人員將 DAC 塊移入 MCU。它還提供斬波穩定運算放大器等附加集成模擬，從而允許將更多元件吸收到 MCU 中。
通過集成差異化模擬元件優化 RTD 溫度變送器

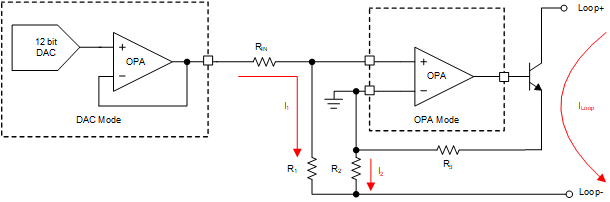

圖 3 顯示了如何將 MSPM0G1505 中的內部模擬元件配置為在接收器上生成回路電流。內部 12 位 DAC 可用作基準電壓，并與內部運算放大器配合使用以直接驅動輸出。第一個運算放大器配置了一個緩沖器，用于在內部增強 DAC 驅動能力。第二個運算放大器配置為通用放大器，其中 MCU 上的 OPA1_IN0+ 和 OPA1_IN0- 引腳專用于同相和反相輸入。第一個運算放大器的輸出端連接到第二個運算放大器的同相輸入端。第二個運算放大器的輸出控制外部晶體管的柵極電壓，然后環路電流是流經 R1 和 R2 的電流之和。
圖 3 MSPM0G1505 內部模擬的配置和連接利用 MSPM0G1505 的集成外設，可實現低元件數量和低成本的解決方案。它還有助于減小 PCB 尺寸并簡化布局。憑借集成到 MCU 中的先進斬波穩定型運算放大器，現在可以通過在 MCU 中引入模擬信號鏈來簡化設計，而不會影響性能。MSPM0 斬波穩定型運算放大器在 -40°C 至 125oC 的工作范圍內提供小于 ±0.5mV 的輸入溫漂，從而顯著降低高增益應用中的測量誤差。借助靈活的片上模擬互連，可以使用片上 DAC 設置偏置點，創建各種模擬電路，包括反相/同相放大器、緩沖器、PGA（從 1 倍到 32 倍增益）以及差動或級聯放大器拓撲。MSPM0 還支持 1.8V 低功耗運行。這進一步降低了功耗，因為在某些情況下，整個 2 線制變送器僅可提供 25mW 的功耗。
RTD 溫度變送器 IO-Link 設計
現在，我們來看看另一種形式的現場變送器。IO-Link 提供了分立式連接的替代方案。除了提供無縫通信和改進的互操作性之外，這種傳感器和傳動器級的數字接口在維護和維修方面還具有優勢。圖 4 顯示了使用 IO-Link 標準升級的 RTD 溫度變送器。
圖 4 基于 MSPM0L1304 的 RTD 溫度變送器方框圖MSPM0L1304 可用于根據測得的 RTD 電阻計算溫度。查找表將測量的電壓電平轉換為相應的溫度值。為此，一旦 ADC 提供數據就緒信息，MSPM0L1304 就會獲取一個數據集。計算完成后，溫度數據通過 IO-Link 接口傳輸。當系統連接到 IO-Link 主系統時，主軟件中會顯示溫度信息。MSPM0L1304 還具有用于 IO-Link 通信的 IO-Link 堆棧。
總結
MSPM0 MCU 繼續引領將 TI 廣泛的模擬經驗引入性能和成本優化型 MCU 產品的趨勢。MSPM0L13xx、MSPM0G150x 和 MSPM0G350x MCU 系列提供額外的集成模擬模塊，旨在簡化模擬信號鏈開發、降低成本并減小 PCB 尺寸。MSPM0 產品系列提供引腳對引腳兼容的封裝、可變存儲器大小和外設功能集以及支持 1.8V 的超低功耗，非常適合現場傳感器和變送器應用。
