適用于光學模塊的 BAW 振蕩器解決方案

BAW 諧振器技術

BAW 是一種微諧振器技術，能夠?qū)⒏呔群统投秳?dòng)時鐘直接集成到包含其他電路的封裝中。在 BAW 振蕩器中，BAW 諧振器與以下各項集成：并置的精密溫度傳感器；超低抖動、低功耗分?jǐn)?shù)輸出分頻器 (FOD)；單端 LVCMOS (LMK6C) 和差分 LVPECL (LMK6P)、LVDS (LMK6D) 和 HCSL (LMK6H) 輸出驅動器，以及由多個低噪聲 LDO 組成的小型電源復位時鐘管理系統。

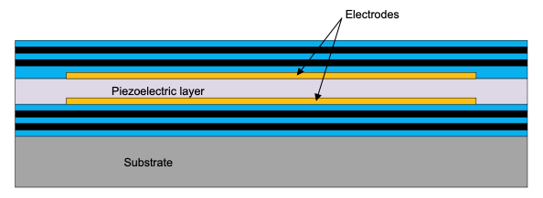

圖 1-1 展示了 BAW 諧振器技術的結構。該結構包括一層夾在金屬膜和其他層之間的壓電式薄膜，用于限制機械能。BAW 諧振器利用這種壓電式傳導技術產生振動。

光學模塊中的 BAW 振蕩器

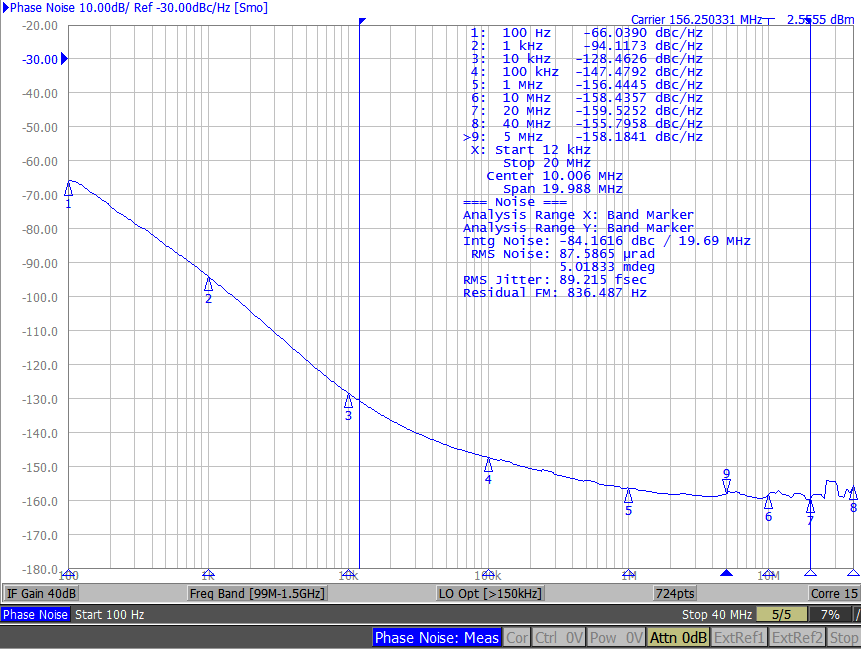

BAW 振蕩器可在許多現有光學模塊系統中用作標準振蕩器的直接替代產品。差分變體 (LMK6P/D/H) 中的 125fs 最大抖動性能使 BAW 可用于高達 800G 的高速光學應用。圖 1-3 展示了 156.25MHz 時的 BAW 振蕩器相位噪聲性能。內部分?jǐn)?shù)輸出分頻器允許 LMK6 系列生成介于 1MHz - 400MHz 之間的任何輸出頻率。完全支持光學模塊中常用的頻率（156.25MHz、161.1328125MHz、312.5MHz、322.265625MHz 等）。

圖 1-2 展示了光學模塊系統的典型方框圖。BAW 振蕩器主要用于為 PAM4 DSP 中的集成串行器/解串器計時。在這里，需要高性能時鐘來確保盡可能提高數據完整性。BAW 振蕩器在頻率、格式和電壓電平方面具有靈活性，因此也可用于整個系統的其他時鐘需求。BAW 振蕩器與當今市場上的大多數高性能振蕩器完全引腳兼容。

BAW 振蕩器的優勢

超低抖動性能

LMK6 系列中的差動輸出型號可提供 125fs 的最大抖動，因此是 800G 光纖網絡和其他高性能應用的理想選擇。此外，LMK6H 具有 HCSL 輸出級，可滿足 PCIE 第 1 代到第 6 代的所有要求。在不需要 HCSL 的設計中，LMK6C/P/D 滿足所有 PCIE 第 6 代抖動要求。

靈活的解決方案

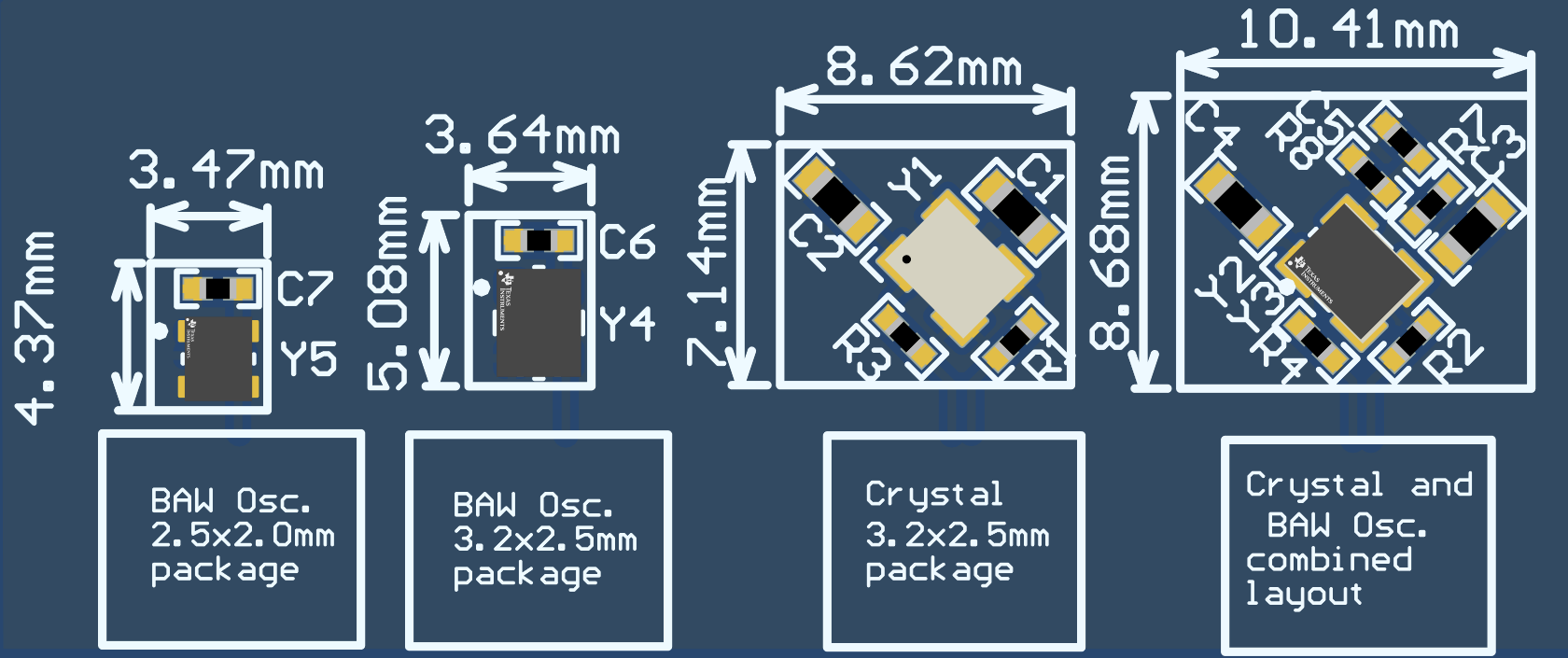

LMK6 系列可在 1.8V、2.5V 或 3.3V 電源電壓下以 4 種可能的輸出格式（LVCMOS、LVPECL、LVDS 和 HCSL）生成 1MHz 至 400MHz 之間的任何輸出頻率。提供 DLE (3.2mm x 2.5mm) 和 DLF (2.5mm x 2mm) 封裝，可在緊湊型電路板設計中節省空間。LMK6 BAW 振蕩器僅需一個電容器即可進行電源濾波，而晶體振蕩器最多可能需要四個外部元件。
