ZHCAC49 February 2023 HDC3020
1 應用簡報
為了保持精度并延長濕度傳感器的使用壽命，將傳感器保持在受控環境中非常重要。因此，空腔德州儀器 (TI) 濕度傳感器 可用于非冷凝環境。在
–20°C 至 70°C 的條件下，一般濕度工作范圍為 0% 至 100% 相對濕度
(%RH)。請參考器件數據表以了解特定的工作范圍。如果傳感器繼續在超出此處定義范圍的范圍內運行，則可能會導致傳感器讀數發生變化，恢復時間變慢。當冷凝水引入系統并物理覆蓋濕度傳感器的空腔時，冷凝水可能會影響性能。
無論在使用 TI 濕度傳感器時多么妥當，傳感器上或周圍都可能出現冷凝。如果傳感器被阻擋，冷凝可能會成為問題，因?yàn)槠骷赡軙?huì)給出不準確的結果，如果長時間暴露在適當范圍之外，器件性能可能會受到影響。幸好，TI 的濕度傳感器（例如 HDC2x 和 HDC3x）能夠使用其片上加熱器去除傳感器上和周圍的冷凝水，因此傳感器可以正確檢測空氣的 %RH。加熱系統可以減少冷凝，因?yàn)楦邷貢?huì)導致空氣變暖，因此空氣可以容納更多的水分，從而使冷凝蒸發。
特別是，HDC3020 包括一個可配置的加熱器，允許用戶定制加熱器設置和蒸發冷凝水所需的功率水平。加熱器能夠在 1.62V 至 5.5V 之間運行，但為了有效去除冷凝水，當前推薦的工作條件為 2.7V 至 5.5V。該器件中的跟蹤功能可以檢測潛在的冷凝情況并激活板載加熱器以去除濕氣，跟蹤整個加熱過程中 %RH 的變化并返回到環境狀態。了解露點很重要，因?yàn)槁饵c(diǎn)是冷凝開始形成的點。有關露點和其他重要計算的更多信息，請參閱使用相對濕度推導蒸氣壓、露點、絕對濕度和焓 應用簡報。
HDC3器件 用戶指南中提供了有關去除冷凝水的過程的詳細信息。片上加熱器按照本文檔中概述的過程蒸發濕度傳感器上或周圍的冷凝水。

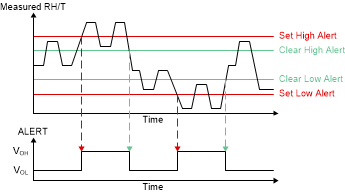

一定要持續監測露點和溫度，以便在出現冷凝時采取預設措施。圖 1 說明了 TI 濕度傳感器具有警報功能，具有閾值限制以觸發微處理器，如果相對濕度 (%RH) 變得過高，微處理器又可以啟用加熱器。
此圖展示了當用戶設置濕度閾值時警報功能如何工作。當閾值限制超過或低于其限制時，ALERT 引腳置位或解除置位。
圖 1 ALERT 可編程環境閾值的圖示HDC3x 的另一個重要特性是內置的 %RH 偏移誤差校正功能，用于校正由污染物、傳感器老化和極端條件引起的精度偏差。HDC3x 使用 TI 提供的基于固件的偏移校正算法來校準器件。這是使用器件上的按需觸發模式完成的，用于測量速度。校正算法使用片上加熱器通過加熱消除漂移。加熱器將溫度升高到測得的 %RH 為偏移誤差的點。這是可能的，因?yàn)楫?dāng)空氣中的水量恒定時，%RH 會隨著溫度升高而降低。有關偏移校正算法的更多詳細信息，請參閱 HDC3x 器件 用戶指南。
TI 的偏移誤差校正遵循用戶指南 中所述的一般過程，確保器件盡可能準確地讀取。
應用
外部和內部冷凝之間的主要區別在于控制環境的能力。如果系統在室內，則通過系統更容易控制環境，而在室外環境中，一般區域的氣候是均勻的，因此很難改變系統的運行環境。
看看室內環境，家庭浴室是最常因?yàn)闊崴茉『退鄱霈F(xiàn)冷凝跡象的房間。大多數家庭都使用浴室風扇來去除空氣中的水分，以便減少玻璃、鏡子和墻壁上的冷凝水。TI 濕度傳感器可用于檢測濕度以自動啟動風扇。這些傳感器也可以受益于片上加熱器，因?yàn)樵谶@種環境中更有可能發生冷凝。擁有一個可保護自身和傳感器周圍環境的濕度傳感器，有助于家庭管理。此應用還可以與已開始流行的新型浴室風扇相關聯，這種風扇包括藍牙?揚聲器和 LED 燈。在風扇中安裝濕度傳感器在此應用中更有價值，可以保護藍牙揚聲器的電子設備。TI 的濕度傳感器能夠識別濕度并消除系統最重要部分周圍的冷凝水。
冷凝在室外和室內的 HVAC 環境中極為常見。在空調系統中，蒸發器線圈通過吸收空氣中的熱量和水分來冷卻熱空氣，從而形成冷凝。對于系統而言，要檢查系統是否正常運行并處于更佳狀態，這種環境中的濕度傳感器非常重要。在冷凝環境中，濕度傳感器能夠消除任何可能發現自己留在芯片上的冷凝水非常重要，這使得片上加熱器必不可少。如果計劃在冷凝環境中使用 TI 濕度傳感器，HDC3022 是理想選擇，因?yàn)槠骷敳康?IP67 保護蓋可防止在空腔中形成冷凝。
結論
德州儀器 (TI) 的濕度檢測產品組合不僅提供高性能和可靠性，而且還提供商業和汽車級的保護蓋選項，它們配備精良，可應對不同的應用和環境。在此應用中，片上加熱器為用戶提供保護設計，以便在發生冷凝時保持傳感器的質量和精度。可以通過以下兩種方式去除冷凝水：按照器件用戶指南 中概述的步驟使用其片上內置加熱器，或使用具有 IP67 保護蓋選項的 TI 濕度傳感器。
