ZHCABR9A February 2018 – August 2022 SN65HVDA100-Q1 , SN65HVDA195-Q1 , TLIN1022-Q1 , TLIN1029-Q1 , TLIN2022-Q1 , TLIN2029-Q1
3.3 閾值
若要滿足這些隱性和顯性電壓電平要求，發送器和接收器分別需要達到不同的電平。對于顯性脈沖（低電平），發送器必須將電壓電平向下驅動至電池電壓電平的 20%，而接收器將在其終端電壓電平達到 40% 時解析顯性位。對于隱性脈沖（高電平），發送器必須將電壓驅動至電池電壓的 80%，而接收器會在總線上的電壓電平達到 60% 時解析隱性位。接收器與發送器之間的電平差異是外部電源電壓與實際 LIN 總線電壓之間的差異導致的。導致外部電源與總線電平之間出現偏差的主要原因包括布線上可能出現的壓降、接地漂移，或者只是總線上濾波器件導致的變化。
圖 3-2 發送器的總線信號閾值

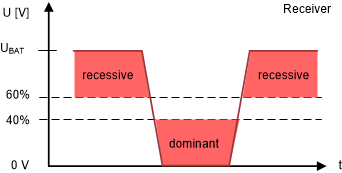

圖 3-3 接收器的總線信號閾值
