設計目標

設計說明

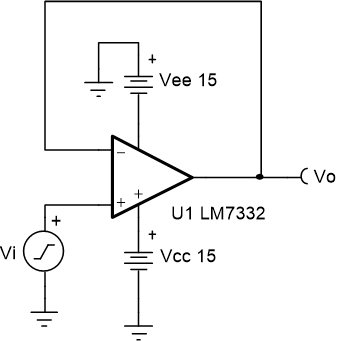

此設計用于通過提供高輸入阻抗和低輸出阻抗來緩沖信號。該電路通常用于驅動低阻抗負載、模數轉換器 (ADC) 和緩沖器基準電壓。該電路的輸出電壓等于輸入電壓。

設計說明

1. 使用運算放大器線性輸出運行范圍，通常在 A_OL 測試條件下指定該范圍。
2. 小信號帶寬由放大器的單位增益帶寬決定。
3. 檢查數據表中的最大輸出電壓擺幅與頻率間的關系圖，以更大限度地減小轉換導致的失真。
4. 共模電壓等于輸入信號。
5. 不要將容性負載直接放置在大于數據表推薦值的輸出上。
6. 如果驅動低阻抗負載，可能需要高輸出電流放大器。
7. 有關運算放大器線性運行區域、穩定性、轉換導致的失真、容性負載驅動、驅動 ADC 和帶寬的更多信息，請參閱設計參考 部分。

設計步驟

此電路的傳遞函數遵循：

1. 驗證放大器是否可利用所提供的電源電壓達到期望的輸出擺幅。使用在 A_OL 測試條件中給出的輸出擺幅。放大器的輸出擺幅范圍必須大于設計所需的輸出擺幅。
   $-14\mathrm{V}\le {\mathrm{V}}_{\mathrm{o}}\le 14\mathrm{V}$
   • 使用 ±15V 電源的 LM7332 的輸出擺幅大于設計所需的輸出擺幅。因此，滿足該要求。
   • 查看產品數據表中的輸出電壓與輸出電流之間的關系曲線，驗證是否可實現與所需輸出電流對應的所需輸出電壓。
2. 驗證在使用所提供的電源電壓時不會超出放大器的輸入共模電壓。放大器的輸入共模電壓范圍必須大于輸入信號電壓范圍。
   $-15.1 \mathrm{V}\le {\mathrm{V}}_{\mathrm{icm}}\le 15.1 \mathrm{V}$
   • 使用 ±15V 電源的 LM7332 的輸入共模范圍大于設計所需的輸入共模范圍。因此，滿足該要求。
3. 計算最大程度地降低轉換導致的失真所需的最小壓擺率。
   $\mathrm{SR}>2\times \mathrm{\pi }\times \mathrm{Vp}\times \mathrm{f}=2\times \mathrm{\pi }\times 10\mathrm{V}\times 100\mathrm{kHz}=6.28\mathrm{V}/\mathrm{\mu s}$
   • LM7332 的壓擺率為 15.2V/μs。因此，滿足該要求。
4. 驗證器件是否有足夠的帶寬用于所需的輸出信號頻率。
   ${\mathrm{f}}_{\mathrm{signal}}<{\mathrm{f}}_{\mathrm{unity}}$
   $100kHz <?7.5MHz$
   • 所需的輸出信號頻率小于 LM7332 的單位增益帶寬。因此，滿足該要求。

設計仿真

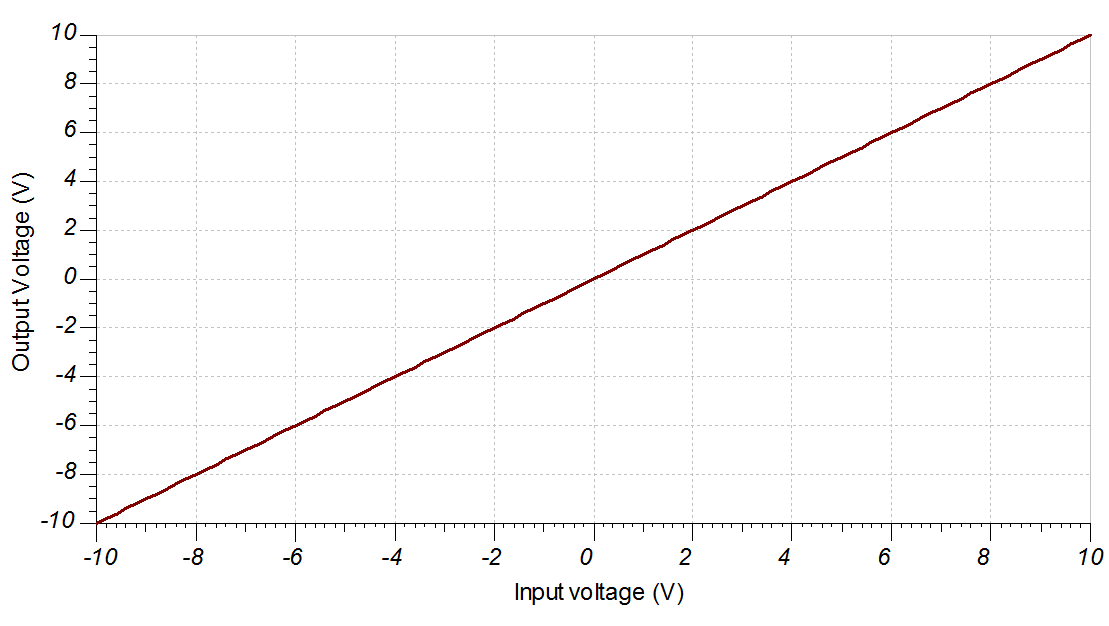

直流仿真結果

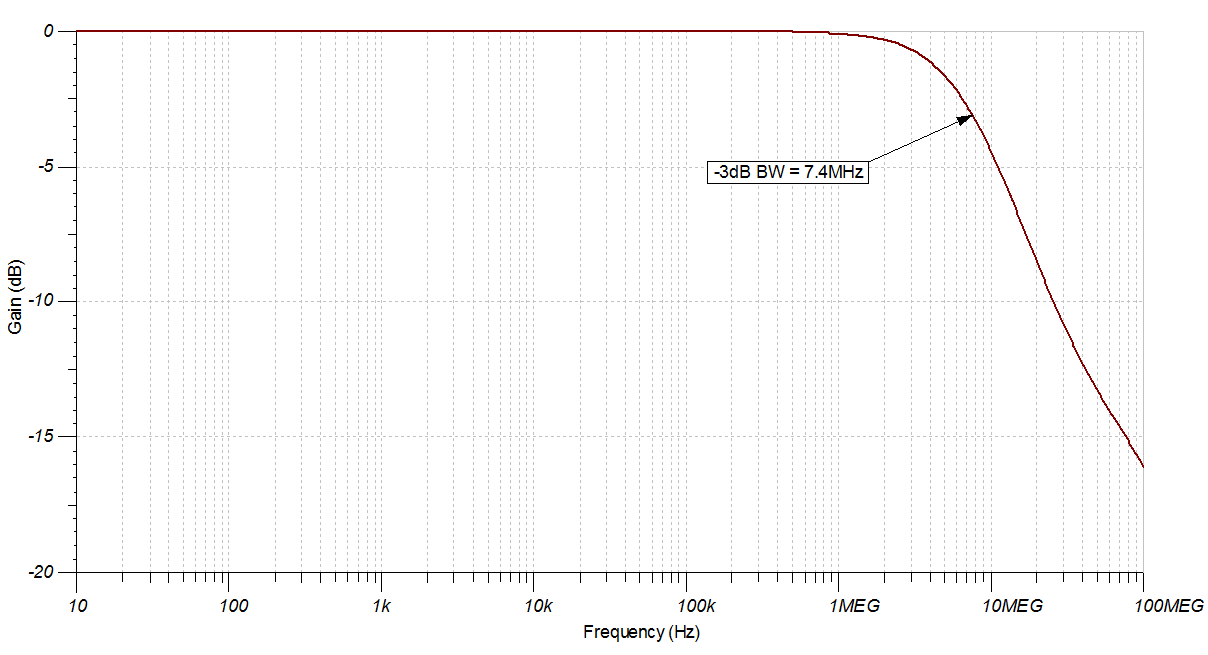

交流仿真結果

設計參考資料

德州儀器 (TI)，采用隔離電阻器且經驗證的容性負載驅動參考設計，TIPD128 經過驗證的設計

德州儀器 (TI)，緩沖器（跟隨器）電路仿真，SBOC491 軟件工具

設計特色運算放大器

設計備選運算放大器

以下器件用于先前所述的原始設計目標以外的電池供電或功率敏感型設計，在這些設計中需要降低系統總功耗。
