2 Einführung in isolierte Modulatoren

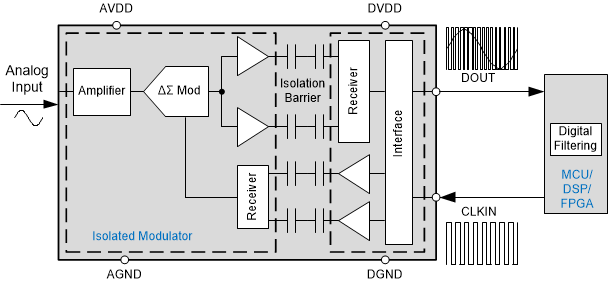

Abbildung 2-1 Zeigt die Implementierung einer Messl?sung auf Basis isolierter Modulatoren.

Die Eingangsstufe isolierter Modulatoren ?hnelt der isolierter Verst?rker. Die Treiber übertragen den Modulatorausgang über die Isolationsbarriere. Der isolierte Datenausgangs-DOUT stellt einen digitalen Bitstrom von 1 und 0 bei einer viel h?heren Frequenz (bis zu 20 MHz) bereit. Der Zeitmittelwert dieses Bitstromausgangs ist proportional zur analogen Eingangsspannung. Das gemessene Signal wird mit einem Digitalfilter innerhalb der Mikrocontroller-Familien wie TMS320F2807x und TMS320F2837x, einem DSP, oder einem feldprogrammierbaren Gate-Array (FPGA) rekonstruiert.
