ZHCSDI3A September 2014 – March 2015 UCC29950
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Sense Networks
- 7.3.2 Sense Network Fault Detection
- 7.3.3 PFC Stage Soft-Start
- 7.3.4 AC Line Voltage Sensing
- 7.3.5 VBLK Sensing
- 7.3.6 AC Input UVLO and Brownout Protection
- 7.3.7 Dither
- 7.3.8 Active X-Cap Discharge
- 7.3.9 LLC Stage Soft Start
- 7.3.10 PFC Stage Current Sensing
- 7.3.11 Input Power Limit
- 7.3.12 PFC Stage Soft Start
- 7.3.13 Hybrid PFC Control Loop
- 7.3.14 PFC Stage Second Current Limit
- 7.3.15 PFC Inductor and Bulk Capacitor Recommendations
- 7.3.16 PFC Stage Over Voltage Protection
- 7.3.17 LLC Stage Control
- 7.3.18 Driver Output Stages and Characteristic
- 7.3.19 LLC Stage Dead Time Profile
- 7.3.20 LLC Stage Current Sensing
- 7.3.21 LLC Three Level Over-Current Protection
- 7.3.22 Over-Temperature Protection
- 7.3.23 Fault Timer and Control
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 LLC Stage
- 8.2.2.2 LLC Switching Frequency
- 8.2.2.3 LLC Transformer Turns Ratio
- 8.2.2.4 LLC Stage Equivalent Load Resistance
- 8.2.2.5 LLC Gain Range
- 8.2.2.6 Select LN and QE
- 8.2.2.7 LLC No-Load Gain
- 8.2.2.8 Parameters of the LLC Resonant Circuit
- 8.2.2.9 Verify the LLC Resonant Circuit Design
- 8.2.2.10 LLC Primary-Side Currents
- 8.2.2.11 LLC Secondary-Side Currents
- 8.2.2.12 LLC Transformer
- 8.2.2.13 LLC Resonant Inductor
- 8.2.2.14 Combining the LLC Resonant Inductor and Transformer
- 8.2.2.15 LLC Resonant Capacitor
- 8.2.2.16 LLC Stage with Split Resonant Capacitor
- 8.2.2.17 LLC Primary-Side MOSFETs
- 8.2.2.18 LLC Output Rectifier Diodes
- 8.2.2.19 LLC Stage Output Capacitors
- 8.2.2.20 LLC Stage Over-Current Protection, Current Sense Resistor
- 8.2.2.21 Detailed Design Procedure for the PFC stage
- 8.2.2.22 PFC Stage Output Current Calculation
- 8.2.2.23 Line Current Calculation
- 8.2.2.24 Bridge Rectifier
- 8.2.2.25 PFC Boost Inductor
- 8.2.2.26 PFC Input Capacitor
- 8.2.2.27 PFC Stage MOSFET
- 8.2.2.28 PFC Boost Diode
- 8.2.2.29 Bulk Capacitor
- 8.2.2.30 PFC Stage Current Sense Resistor
- 8.2.3 Application Curves
- 8.3 Do's and Don'ts
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
1 特性
- 高效功率因數校正 (PFC) 和半橋諧振邏輯鏈路控制 (LLC) 組合控制器
- 連續導通模式 (CCM) 升壓功率因數校正
- 支持自偏置或輔助（外部）偏置工作模式
- 完全內部補償?shù)?PFC 環路
- 3 步輕松設計 PFC 級
（設計電壓反饋、電流反饋和功率級） - 100kHz 固定 PFC 頻率，具有抖動特性，可確保符合 EMI 標準
- 真正的輸入功率限制，獨立于線路電壓
- 固定 LLC 頻率工作范圍為 70kHz 至 350kHz
- 死區變化范圍為 LLC 半橋功率級的整個負載范圍，可擴展零電壓開關 (ZVS) 范圍
- 三級 LLC 過流保護
- Hiccup 工作模式，可提供連續過載和短路保護
- 低待機功耗，由高壓啟動金屬氧化物半導體場效應晶體管 (MOSFET) 和 X-Cap 放電功能共同實現
- 內置軟啟動和轉換器排序功能，可簡化設計
- 交流線路欠壓保護，具有故障指示器
- PFC 總線過壓和欠壓保護
- 過溫保護
- 用于擴展功率級的外部柵極驅動器
- 小外形尺寸集成電路 (SOIC)-16 封裝
2 應用
- 離線交流-直流服務器電源（通過 80 PLUS® 銅牌/銀牌/金牌認證）
- 工業 DIN 導軌和開放式電源
- 游戲機和打印機電源
- 高密度適配器
- 照明驅動器
3 說明
UCC29950 可為交流-直流轉換器提供 LLC 轉換器級和 CCM 升壓功率因數校正 (PFC) 級，從而實現全部控制功能。 這款轉換器經過了優化，非常便于使用。
憑借專有 CCM PFC 算法，系統能夠獲得高效率、更小的轉換器尺寸以及高功率因數等諸多優勢。 集成的 LLC 控制器可實現高效直流-直流轉換級，利用軟開關來降低電磁干擾 (EMI) 噪聲。 這款組合控制器兼具 PFC 控制和 LLC 控制，使得控制算法能夠充分利用來自兩級的信息。
該控制器包含一個啟動控制電路，此電路采用耗盡型 MOSFET 且內置器件電源管理功能，可最大程度降低外部元件需求，并且有助于降低系統實現成本。
為進一步降低待機功耗，該控制器還集成了 X-Cap 放電電路。 UCC29950 實現了一整套系統保護功能，其中包括交流線路欠壓保護、PFC 總線欠壓 PFC 和 LLC、過流保護和熱關斷保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC29950 | SOIC 16 引腳 (D) | 9.90mm x 6.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

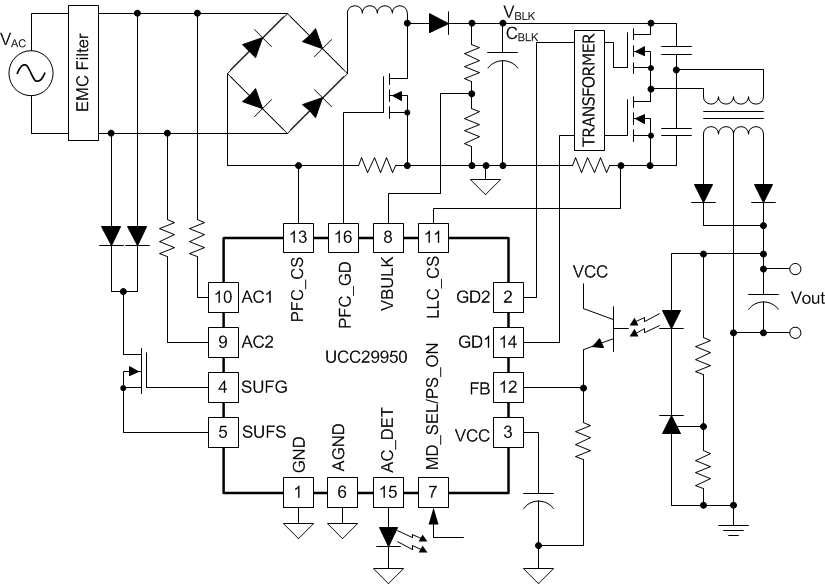

簡化電路原理圖

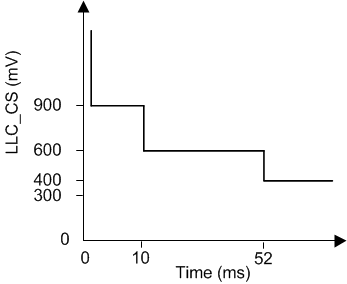

LLC 級過流保護曲線
