1 特性
2 應用
- 用于消費類電子產品的 USB 兼容適配器和充電器
- 智能電話
- 平板電腦
- 攝像機
- 適用于電視和臺式機的備用電源
- 白色家電
3 說明

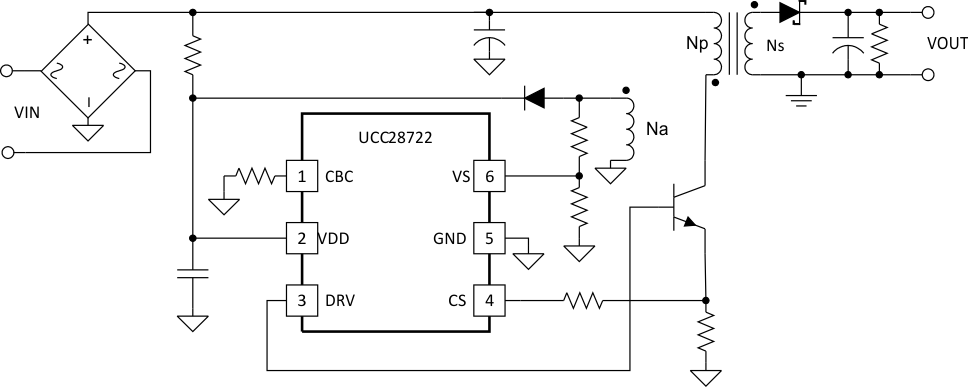

UCC28722 反激電源控制器無需使用光耦合器即可提供單獨輸出的恒定電壓 (CV) 和恒定電流 (CC) 輸出穩壓。此器件處理來自一次側電源開關和輔助反激式繞組的信息，以對輸出電壓和電流進行精確控制。
可動態控制工作狀態并定制調制配置文件，支持在所有負載條件下高效運行，并且不會影響輸出瞬態響應。
UCC28722 所采用的控制算法使得工作效率符合甚至超過現行標準。輸出驅動接口與雙極型晶體管功率開關相連實現了低成本轉換器設計。帶有谷值開關的斷續導通模式 (DCM) 減少了開關損耗，調制開關頻率和一次側峰值電流振幅（FM 和 AM）可在整個負載和線路范圍內保持高轉換效率。
此控制器的最大開關頻率為 80kHz，并且一直保持對變壓器內峰值一次側電流的控制。輸出過壓和過流以及輸入欠壓保護 特性 有助于抑制一次側和二次側應力分量。此外，UCC28722 可通過設定外部電阻來補償電纜中的壓降。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC28722 | DBV (6) | 2.90mm x 1.60mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
