1 特性
- 小于 10mW 空載功耗
- 采用初級側調整 (PSR)，無需光耦合器
- 線路和負載具有 ±5% 電壓調節和電流調節
- 700V 啟動開關
- 100kHz 最大開關頻率可實現高功率密度充電器設計
- 具有諧振谷底開關運行，可實現最高總體效率
- 頻率抖動以簡化電磁干擾 (EMI) 兼容性
- 寬 VDD 范圍允許使用小型偏置電容器
- 針對金屬氧化物半導體場效應晶體管 (MOSFET) 的已鉗制柵極驅動輸出
- 過壓、低線路和過流保護功能
- 可編程電纜補償 (UCC28710)
- 帶有固定線纜補償選項的負溫度系數 (NTC) 電阻器接口（只適用于 UCC28711，UCC28712 和 UCC28713）
- 小外形尺寸集成電路 (SOIC)-7 封裝
- 可使用 UCC28710 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 用于消費類電子產品的 USB 兼容適配器和充電器
- 智能電話
- 平板電腦
- 攝像機
- 針對電視和臺式機的待機電源
- 白色家電
3 說明
UCC2871x 系列反激式電源控制器在不使用光耦合器的情況下提供隔離式輸出恒壓 (CV) 和恒流 (CC) 輸出調節。此器件可處理來自主要電源開關和輔助反激式繞組的信息，以對輸出電壓和電流進行精確控制。
一個內部 700V 啟動開關、動態控制的工作狀態和一個定制的調制配置文件在不犧牲啟動時間或輸出瞬態響應的同時支持超低待機功耗。
UCC28710 系列中的控制算法使得運行效率符合或者超過適用標準。輸出驅動接至一個 MOSFET 電源開關。帶有谷值開關的斷續傳導模式 (DCM) 減少了開關損耗。開關頻率的調制和初級電流峰值振幅 (FM 和 AM) 在整個負載和線路范圍內保持較高的轉換效率。
此控制器有一個 100kHz 的最大開關頻率并且一直保持對變壓器內初級峰值電流的控制。保護 功能 有助于抑制一次側和二次側應力分量。UCC28710 支持對線纜補償進行編程。UCC28711、UCC28712 和 UCC28713 器件在提供固定線纜補償電平的同時，可使用負溫度系數 (NTC) 電阻器實現遠程溫度感測。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC28710 | SOIC (7) | 4.91mm × 3.90mm |
| UCC28711 | ||
| UCC28712 | ||
| UCC28713 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

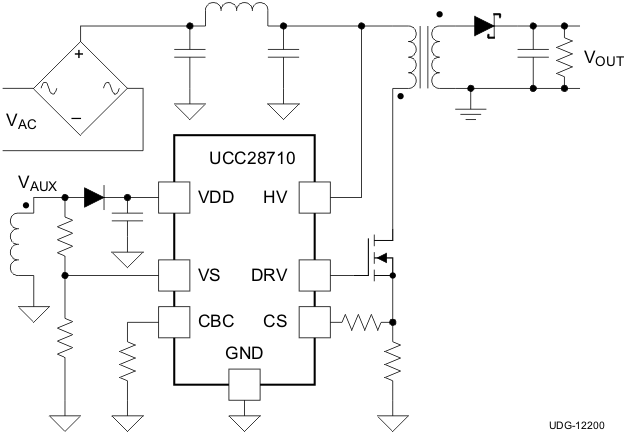

簡化應用
4 修訂歷史記錄
Changes from B Revision (July 2015) to C Revision
- Deleted 針對 UCC28714、UCC28715 和 UCC28716 器件的所有參考Go
- Deleted “準諧振”中的“準”Go
- Added 文檔支持、接收文檔更新通知以及社區資源 部分Go
Changes from A Revision (December 2014) to B Revision
- Updated Layout Guidelines sectionGo
Changes from * Revision (November 2012) to A Revision
- Added 引腳配置和功能部分，ESD 額定值表，特性 說明 部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分Go
