1 特性

• 雙端口 USB 3.0 標準集線器，USBIF TID#330000057
• USB 2.0 集線器 特性
  • 多事務轉換器 (MTT) 集線器：兩個事務轉換器
  • 每個事務轉換器有四個異步端點緩沖器
• 支持電池充電
  • 充電下行端口 (CDP) 模式（上行端口已連接）
  • 專用充電端口 (DCP) 模式（上行端口未連接）
  • DCP 模式符合中國電信行業標準 YD/T 1591-2009
• 支持 D+/D– 分壓器模式
• 支持作為一個 USB 3.0 或者 USB 2.0 復合器件運行
• 支持每端口或成組電源開關以及過流告知輸入
• 可使用一次性可編程 (OTP) ROM、串行 EEPROM 或 I²C/SMBus 受控接口進行自定義配置：
  • VID 和 PID
  • 端口定制
  • 生產商和產品字串（OTP ROM 不支持）
  • 序列號（OTP ROM 不支持）
• 可使用引腳選擇或 EEPROM/I²C/SMBus 受控接口選擇應用特性
• 提供 128 位通用唯一標識符 (UUID)
• 支持通過 USB 2.0 上行端口進行板載和系統內 OTP/EEPROM 編程
• 單時鐘輸入，24MHz 晶振或者振蕩器
• 無特殊驅動程序要求；可與任一支持 USB 堆疊的操作系統無縫工作
• 48 引腳耐熱增強型薄型四方扁平 (HTQFP) 封裝 (PHP)

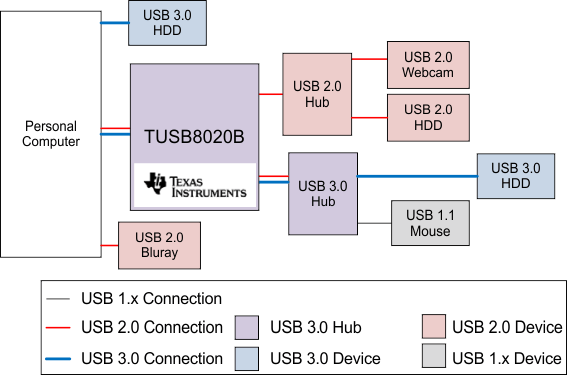

2 應用

• 計算機系統
• 擴展塢
• 監視器
• 機頂盒

3 說明

TUSB8020B 是一款雙端口 USB 3.0 標準集線器。該器件在上行端口上可提供同步超快速和高速/全速 USB 連接，在下行端口上可提供超快速、高速、全速或者低速 USB 連接。當上行端口連接到一個僅支持高速或全速/低速連接的電氣環境中時，下行端口上的超快速 USB 連接將會禁用。當上行端口被連接到一個只支持全速/低速連接的電氣環境中時，下行端口上的超快速 USB 和高速連接被禁用。

TUSB8020B 支持每端口或者成組電源開關和過流保護。

按照 USB 主機的要求，一個端口電源單獨控制集線器開關為每個下行端口加電或者斷電。同樣，當一個端口電源單獨控制集線器感測到一個過流事件時，僅關閉受影響的下行端口的電源。

當需要為任一端口供電時，一個成組集線器開關打開到其所有下行端口的電源。只有當所有端口處于電源可被移除的狀態時，到下行端口的電源才可被關閉。同樣，當一個成組集線器感測到一個過流事件時，將關閉所有下行端口的電源。

1. 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

4 修訂歷史記錄

Changes from B Revision (March 2017) to C Revision

• Added SMBUS Programming current to the Hub Input Supply Current tableGo
• Added Note to the SMBus Slave Operation sectionGo

Changes from A Revision (July 2014) to B Revision

• Replaced the Absolute Maximum Ratings tableGo

Changes from * Revision (July 2004) to A Revision

• 將器件狀態更改為生產數據Go
