ZHCSAE4A September 2012 – August 2014 TSU8111
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 7.5 Programming
- 7.6
Register Map
- 7.6.1 Device ID (01h) Register Field Descriptions
- 7.6.2 Control (02h) Register Field Descriptions
- 7.6.3 Interrupt 1 (03h) Register Field Descriptions
- 7.6.4 Interrupt 2 (04h) Register Field Descriptions
- 7.6.5 Interrupt Mask 1 (05h) Register Field Descriptions
- 7.6.6 Interrupt Mask 2 (06h) Register Field Descriptions
- 7.6.7 ADC (07h) Register Field Descriptions
- 7.6.8 Timing Set 1 (08h) Register Field Descriptions
- 7.6.9 Timing Set 2 (09h) Register Field Descriptions
- 7.6.10 Device Type 1 (0Ah) Register Field Descriptions
- 7.6.11 Device Type 2 (0Bh) Register Field Descriptions
- 7.6.12 Button 1 (0Ch) Register Field Descriptions
- 7.6.13 Button 2 (0Dh) Register Field Descriptions
- 7.6.14 Manual SW 1 (13h) Register Field Descriptions
- 7.6.15 Manual SW 2 (14h) Register Field Descriptions
- 7.6.16 Reset (1Bh) Register Field Descriptions
- 7.6.17 Charger control 1 (20h) Register Field Descriptions
- 7.6.18 Charger control 2 (21h) Register Field Descriptions
- 7.6.19 Battery Charger Control 3 (22h) Register Field Descriptions
- 7.6.20 Charger Interrupt (24h) Register Field Descriptions
- 7.6.21 Charger Interrupt Mask (25h) Register Field Descriptions
- 7.6.22 Charger Status (26h) Register Field Descriptions
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- YFP|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 雙單刀雙擲 (SP2T) USB 2.0 高速開關
- UART 路徑支持 UART 或 USB 2.0 高速信號
- 集成單節充電器
- 集成低壓降線性穩壓器 (LDO)
- 充電電壓穩壓精度 1%
- 充電電流精度 8%
- 針對壁式適配器的高達 950mA 的可編程充電電流限制
- 充電器檢測符合 USB 電池充電規范 v1.1 (BCv1.1)
- VBUS 檢測
- 數據接觸偵測
- 主和副偵測
- 支持 USB 充電器（DCP、CDP、SDP）
- 可在 ID 引腳上進行 5 位附件檢測
- 按附件類型自動切換
- I2C 接口
- 手動切換功能
- 連接和斷開時產生中斷
- 支持制造中使用的控制信號（JIG，BOOT）
- 具有過壓保護功能的 VBUS 引腳的容差為 28V
- 針對輸出電流控制的熱調節和熱關斷保護
- JESD 22 ESD 性能
- 12kV 人體模型 (VBUS/DP_CON/DM_CON/ID_CON)
- 2kV 人體模型（所有其他引腳）
- IEC ESD 性能
- ±4kV 接觸放電 (IEC 61000-4-2)（VBUS/DP_CON/DM_CON/ID_CON 接地 (GND)）
- 浪涌保護（VBUS/DP_CON/DM_CON/ID_CON 接地）
- 無需使用外部元件即可保護 USB 連接器引腳
2 應用范圍
- 移動電話
- 上網本/筆記本電腦
- 臺式機
- 便攜式手持設備
3 說明
TSU8111是一款具有集成線性充電器的雙 SP2T 微型 USB 開關。 由于此器件集成有充電器，因此無需配備外部充電器 IC，從而節省了成本與電路板空間。 該器件可通過 USB 端口或?qū)Ｓ贸潆娖鞴╇娺\行，并支持高達 950mA 的充電電流。 連接該器件后，將通過 VBAT 或 VBUS 為其供電。 TSU8111 可檢測與 BCv1.1 標準兼容的充電器以及使用 ID 電阻的附件。 USB 開關矩陣既可以通過自動檢測來控制，也可以通過 I2C 手動進行控制。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TSU8111 | DSBGA (20) | 2.14mm x 1.76mm |
- 如需了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

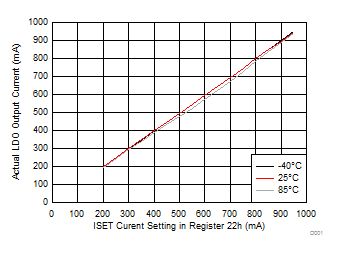

整個器件溫度范圍內的實際快速充電電流與寄存器電阻設置間的關系
4 修訂歷史記錄
Changes from * Revision (September 2012) to A Revision
- Changed 本數據表至最新的 SDS 格式并替換了所有文本、表格和圖。 Go
