ZHCSF59A October 2014 – July 2016 TS5A22364-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGS|10
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 適用于汽車電子 應用
- 指定的先斷后合 (BBM) 開關
- 負信號擺幅功能：最大擺幅范圍為 –2.75V 到 2.75V (VCC = 2.75V)
- 內部分流開關，可防止在切換電源時出現喀噠聲和噼啪聲
- 低導通狀態電阻（0.65Ω 典型值）
- 低電荷注入
- 出色的通道間導通狀態電阻匹配
- 2.25V 至 5.5V 電源 (VCC)
- 鎖斷性能達 100mA，符合 AEC Q100-004
- 靜電放電 (ESD) 性能
- 通過 2500V 人體模型測試，符合 AEC Q100-002
- 通過 1500V 帶電器件模型測試，符合 AEC Q100-011
2 應用
- 車用信息娛樂
- 音頻路由
- 工業自動化
- 醫療成像
3 說明

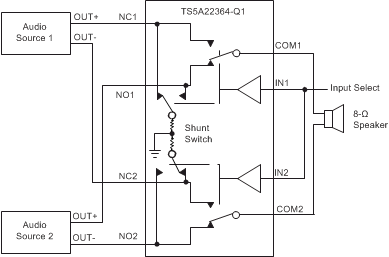

TS5A22364-Q1 是一款雙通道單刀雙擲 (SPDT) 模擬開關，設計用于 2.3V 至 5.5V 電源。該器件 支持 負信號擺幅，允許低于接地電平的信號通過開關，同時不發生失真。此外，TS5A22364-Q1 還包含一個內部分流開關，能夠在常閉或常開引腳未連接至 COM 時使其電容放電。此開關可降低在切換電源時出現的喀噠聲和噼啪聲。先斷后合特性可防止信號在跨路徑傳輸時出現失真。該器件同時擁有低導通電阻、出色的通道間導通狀態電阻匹配以及最小總諧波失真 (THD) 性能，是音頻應用的 理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS5A22364-Q1 | VSSOP (10) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
