ZHCS971B June 2012 – July 2016 TS3USB3200
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RSV|16
散熱焊盤機械數據 (封裝 | 引腳)
- RSV|16
訂購信息
1 特性
- VCC 范圍：2.7V 至 4.3V
- 移動高清鏈接 (MHL) 或移動顯示端口 (MyDP) 開關
- 帶寬 (-3dB)：-5.5GHz
- Ron（典型值）：5.7Ω
- Con（典型值）：2,5pF
- USB 開關
- 帶寬 (-3dB)：-5.5GHz
- Ron（典型值）：4.6Ω
- Con（典型值）：2,5pF
- 電流消耗：40µA（典型值）
- 特殊 特性
- 靈活的電源控制：器件可通過 VBUS（不使用 VCC）或單獨使用 VCC 供電
- IOFF 保護防止在掉電狀態（VCC 和 VBUS = 0V）下產生泄漏電流
- 1.8V 兼容控制輸入（SEL1、SEL2 和 PSEL）
- 所有 I/O 引腳上的過壓容限 (OVT) 高達 5.5V，而且無需使用外部組件
- 靜電放電 (ESD) 性能:
- 3.5kV 人體放電模型（A114B，II 類）
- 1kV 帶電器件模型 (C101)
- 封裝：
- 16 引腳超薄四方扁平無引線 (UQFN) 封裝（2.6 mm×1.8mm，0.4mm 間距）

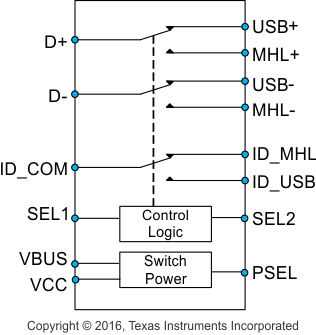

開關圖
2 應用范圍
- USB 2.0 應用
- 移動高清鏈接 (MHL) 應用
- 移動顯示端口 (MyDP) 應用
- 移動電話
3 說明
TS3USB3200 是一款差分單刀雙擲 (DPDT) 多路復用器，在同一封裝內包含一個高速移動高清鏈接 (MHL) 開關或移動顯示端口 (MyDP) 開關以及一個 USB 2.0 高速
(480Mbps) 開關。此外，此器件還包括一個用于簡化信息控制的單刀雙擲 (SPDT) USB/MHL 或 MyDP ID 開關。這些配置使得系統設計人員能夠為 MHL/MyDP 視頻信號和 USB 數據使用一個普通 USB 或者微型 USB 連接器。
TS3USB3200 具有一個 2.7V 至 4.3V 的 VCC范圍，并且可選擇由 VBUS（不使用 VCC）供電。該器件支持過壓容限 (OVT) 特性，允許 I/O 引腳承受過壓條件（最高可達 5.5V）。當供電消失時，斷電保護特性強制所有 I/O 引腳變?yōu)楦咦杩鼓Ｊ?。這樣可實現信號線路的完全隔離，從而避免的過多的泄漏電流。TS3USB3200 的選擇引腳與 1.8V 控制電壓兼容，允許它們直接與移動處理器的通用 I/O (GPIO) 相連。
TS3USB3200 采用小型 16 引腳 UQFN 封裝（尺寸為 2.6mm × 1.8mm），是移動應用的 理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS3USB3200 | UQFN (16) | 2.60mm x 1.80mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
