1 特性
- 寬輸入電壓范圍：4V 到 40V
- 可調節輸出電壓：1.5V 至 18V
- 輸出電流：450mA
- 低靜態電流 (IQ)：15µA
- 低壓降電壓：400mA 時為 450mV（最大值）
- 具有可編程延遲的電源正常指示功能
- 熱關斷及過流保護功能
- 與陶瓷輸出電容搭配使用時可保持穩定：
- 當 VOUT ≥ 2.5V 時，電容為 10µF 到 500µF
- 當 VOUT < 2.5V 時，電容為 22µF 到 500µF
- 工作溫度：-40°C 至 +125°C
- 封裝方式：3mm x 3mm 小外形尺寸無引線 (SON)-8
2 應用范圍
- 智能電網基礎設施和計量
- 電動工具
- 電機驅動
- 訪問控制系統
- 測試和測量
3 說明
TPS7A19 是具有高達 40V 寬輸入電壓 (VIN) 范圍的低壓降穩壓器 (LDO)，能夠提供高達 450mA (IOUT) 的高輸出電流。此穩壓器非常適用于從寬輸入電壓軌生成低壓電源。TPS7A19 不但能夠提供一個充分穩壓的電壓軌，而且能夠通過充當簡單的浪涌保護電路承受電壓瞬變并在其間保持穩壓狀態。
TPS7A19 在輕負載下僅消耗 15µA 的靜態電流 (IQ)，因此可降低常開系統或電池供電的功耗 應用的外部組件尺寸。
TPS7A19 特性 集成熱關斷及過流保護。TPS7A19 還提供具有可編程延遲的電源正常指示輸出 (PG)，指示輸出電壓處于穩壓狀態。此特性對電源軌排序功能極為有用。
此 LDO 采用小型 3mm × 3mm 耐熱增強型 8 引腳 SON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A19 | SON (8) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

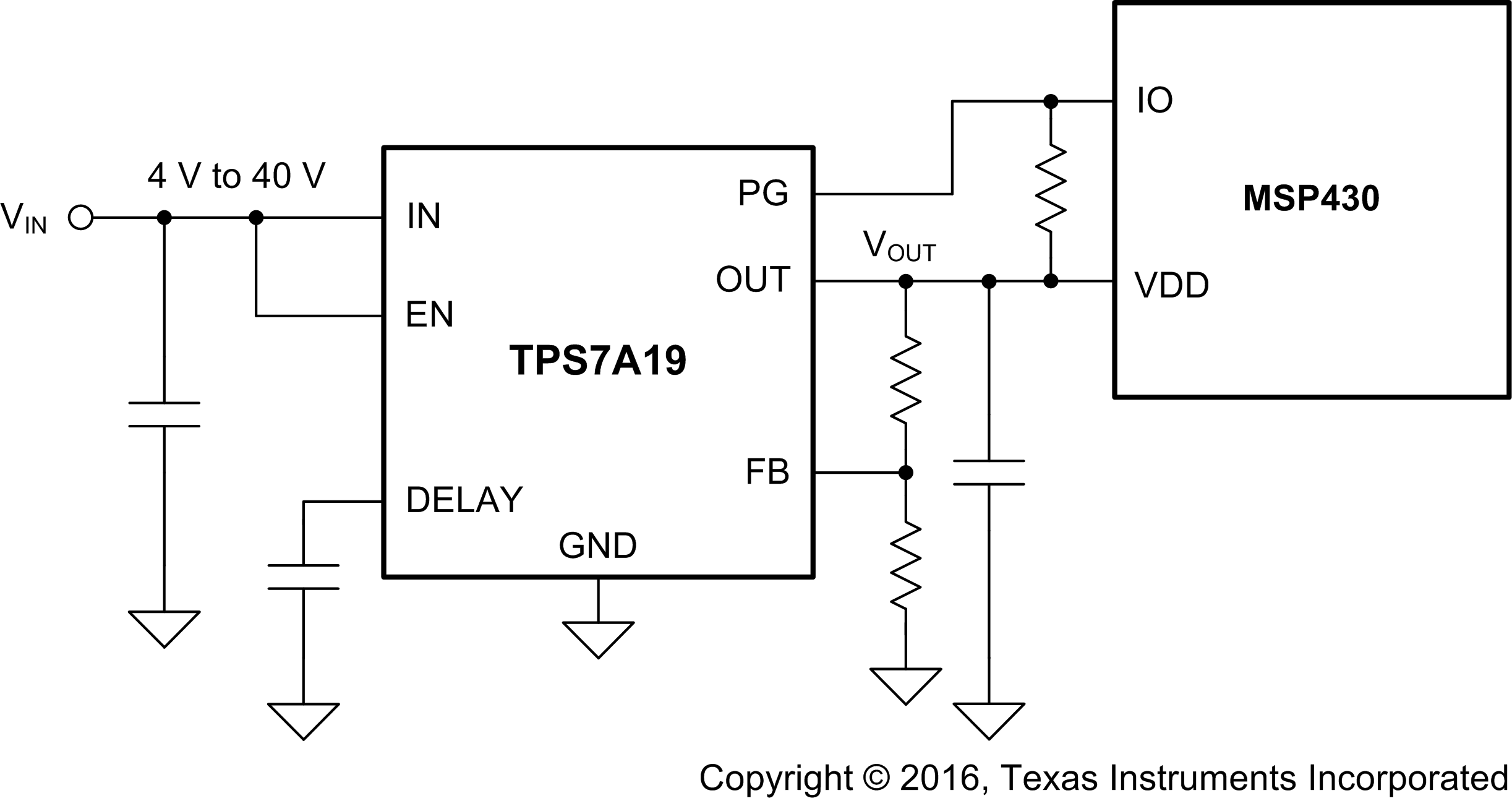

典型應用電路原理圖

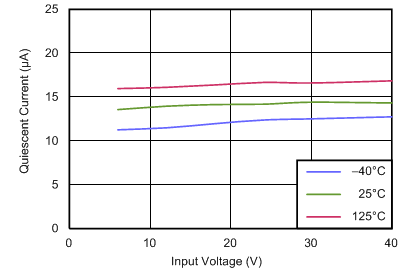

靜態電流與輸入電壓間的關系
VOUT = 1.5V 時
