ZHCSBR7C August 2013 – June 2017 TPS65000-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTE|16
散熱焊盤機械數據 (封裝 | 引腳)
- RTE|16
訂購信息
1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 2 級：
環境工作溫度范圍為 –40°C 至 +105°C - 器件人體放電模式 (HBM) 靜電防護 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 器件溫度 2 級：
- 降壓轉換器：
- VIN 范圍從 2.3V 至 6V
- 用于降低電磁干擾 (EMI) 的展頻時鐘 (SSC) 系列產品
- 2.25MHz 固定頻率運行
- 600mA 輸出電流
- LDO：
- VIN 范圍從 1.6V 至 6V
- 可調輸出電壓
- 高達 300mA 輸出電流
- 獨立電源輸入和使能
- 3 mm × 3 mm 16 引腳 WQFN
3 說明
TPS65000-Q1 器件是一款應用于汽車的單片 電源管理集成電路 (IC)。這個器件包含一個帶有兩個低壓降穩壓器的單個降壓轉換器。為了在最大可能的負載電流范圍內實現最大效率，這個降壓轉換器在輕負載時進入低功耗模式。對于低噪聲 應用，該器件可通過 MODE 引腳強制進入固定頻率 PWM。此降壓轉換器允許使用小型電感器和電容器，因此可實現較小的解決方案尺寸。電源正常狀態輸出可用于排序。LDO 可提供 300mA 的電流，且可在 1.6V 到 6V 的輸入電壓范圍內工作，因此可從降壓轉換器提供。該降壓轉換器和 LDO 具有單獨的電壓輸入和使能端，從而實現了設計和排序的靈活性。
TPS65000-Q1 采用 16 引腳無引線封裝 (3mm x 3mm WQFN)。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65000-Q1 | WQFN (16) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

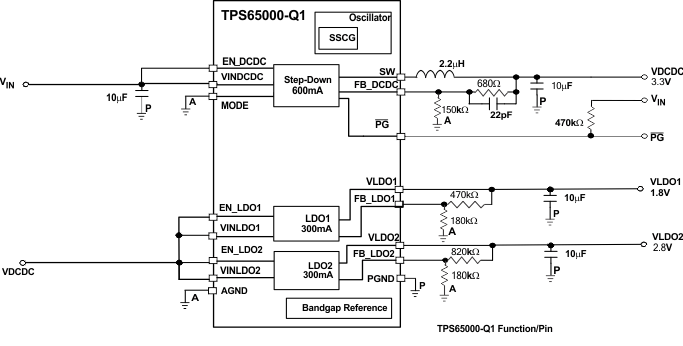

典型應用電路原理圖
