7.2.3 應用曲線
VIN = 12V，VOUT = 1.2V，TA = 25°C，BOM = 表 7-1
| 0.8Vout | 1μH，1MHz | 僅第 1 個 L-C |
| 1.8Vout | 1μH，1.4MHz | 僅第 1 個 L-C |
| 5.0Vout | 1μH，2.2MHz | 僅第 1 個 L-C |
| 1.8Vout | 1μH，1.4MHz | 僅第 1 個 L-C |
NR/SS = 470nF
圖 7-10 啟動| 12V 至 1.2V | 1μH，1MHz | 1A 負載 |
300mA 至 4.5A 至 300mA

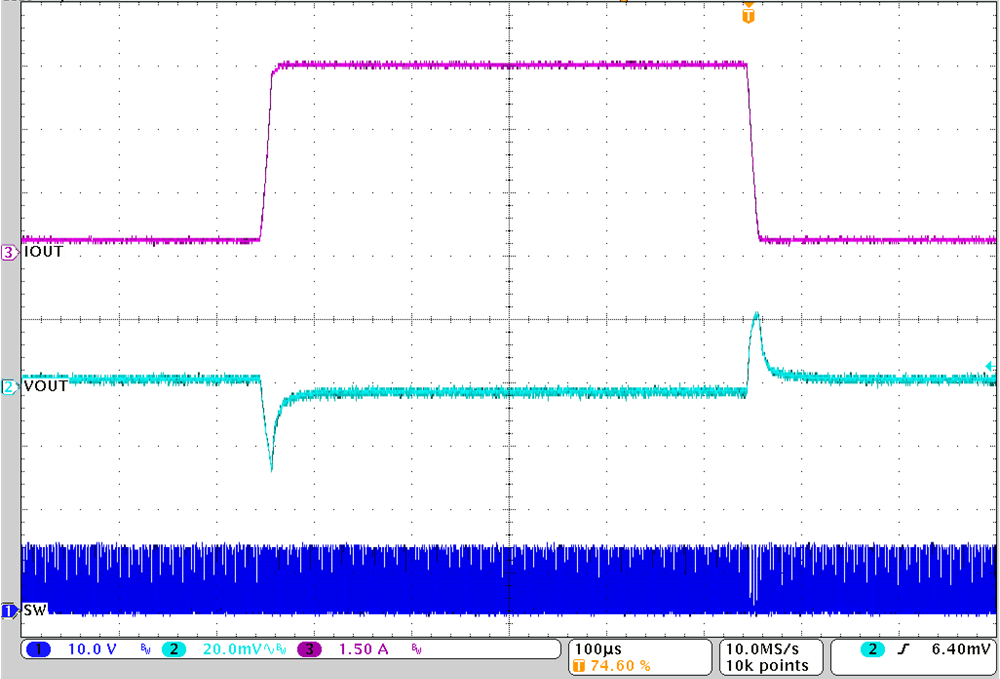

圖 7-12 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 僅第 1 個 L-C |
1.5A 至 3A 至 1.5A
圖 7-14 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 第 2 個 L-C 后 |
300mA 至 4.5A 至 300mA
圖 7-16 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 僅第 1 個 L-C |
300mA 至 4.5A 至 300mA
圖 7-18 負載瞬態| 12V 至 1.8V | 1μH，1MHz | 僅第 1 個 L-C |
300mA 至 4.5A 至 300mA
圖 7-20 負載瞬態| 12V 至 3.3V | 1μH，2.2MHz | 僅第 1 個 L-C |
| 1.2Vout | 1μH，1MHz | 僅第 1 個 L-C |
| 3.3Vout | 1μH，2.2MHz | 僅第 1 個 L-C |
| 1.2Vout | 1μH，1MHz | 僅第 1 個 L-C |
| 3.3Vout | 1μH，2.2MHz | 僅第 1 個 L-C |
NR/SS = 470nF

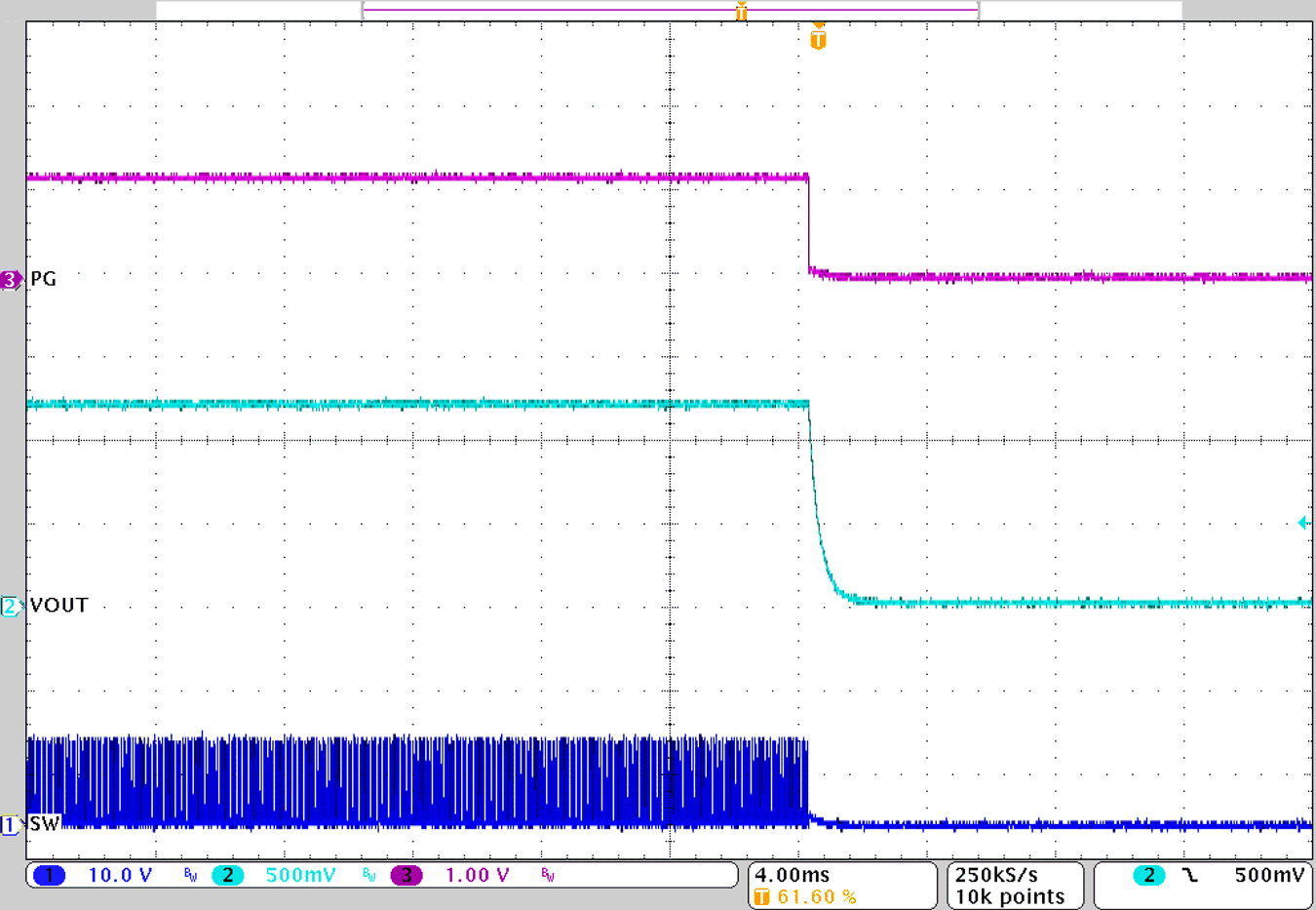

圖 7-11 關斷| 12V 至 1.2V | 1μH，1MHz | 0A 負載，放電開啟 |
300mA 至 4.5A 至 300mA
圖 7-13 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 第 2 個 L-C 后 |
30mA 至 1.5A 至 30mA
圖 7-15 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 第 2 個 L-C 后 |
300mA 至 4.5A 至 300mA
圖 7-17 負載瞬態| 12V 至 1.2V | 1μH，1MHz | 第 2 個 L-C 后 |
300mA 至 4.5A 至 300mA
圖 7-19 負載瞬態| 12V 至 1.8V | 1μH，1MHz | 第 2 個 L-C 后 |
300mA 至 4.5A 至 300mA
圖 7-21 負載瞬態| 12V 至 3.3V | 1μH，2.2MHz | 第 2 個 L-C 后 |
