ZHCSCN2 July 2014 TPS57114-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 說明（續）
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 Fixed-Frequency Pwm Control
- 9.3.2 Slope Compensation and Output Current
- 9.3.3 Bootstrap Voltage (Boot) and Low-Dropout Operation
- 9.3.4 Error Amplifier
- 9.3.5 Voltage Reference
- 9.3.6 Adjusting the Output Voltage
- 9.3.7 Enable Functionality and Adjusting UVLO
- 9.3.8 Slow-Start or Tracking Pin
- 9.3.9 Constant Switching Frequency and Timing Resistor (RT/CLK Pin)
- 9.3.10 Overcurrent Protection
- 9.3.11 Frequency Shift
- 9.3.12 Reverse Overcurrent Protection
- 9.3.13 Synchronize Using the RT/CLK Pin
- 9.3.14 Power Good (PWRGD Pin)
- 9.3.15 Overvoltage Transient Protection (OVTP)
- 9.3.16 Thermal Shutdown
- 9.3.17 Small-Signal Model for Loop Response
- 9.3.18 Simple Small-Signal Model for Peak-Current Mode Control
- 9.3.19 Small-Signal Model for Frequency Compensation
- 9.4 Device Functional Modes
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Application
- 10.2.1 Design Requirements
- 10.2.2
Detailed Design Procedure
- 10.2.2.1 Selecting the Switching Frequency
- 10.2.2.2 Output Inductor Selection
- 10.2.2.3 Output Capacitor
- 10.2.2.4 Input Capacitor
- 10.2.2.5 Slow-Start Capacitor
- 10.2.2.6 Bootstrap Capacitor Selection
- 10.2.2.7 Output-Voltage and Feedback-Resistor Selection
- 10.2.2.8 Compensation
- 10.2.2.9 Power-Dissipation Estimate
- 10.2.3 Application Curves
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTE|16
散熱焊盤機械數據 (封裝 | 引腳)
- RTE|16
訂購信息
1 特性
- 兩個可在 3.5A 負載下獲得高效率的 12mΩ（典型值）金屬氧化物半導體場效應晶體管 (MOSFET)
- 200kHz 至 2MHz 開關頻率
- （-55°C 至 125°C）溫度范圍內的電壓基準為 0.8V ± 1%
- 同步至外部時鐘
- 可調緩啟動和排序
- 欠壓 (UV) 和過壓 (OV) 電源良好輸出
- 耐熱增強型 3mm x 3mm 16 引腳超薄型四方扁平無引線 (WQFN) 封裝
- 支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 低壓、高密度電源系統
- 針對高性能數字信號處理器 (DSP)，現場可編程門陣列 (FPGA)，特定用途集成電路 (ASIC) 和微處理器的負載點穩壓
- 寬帶、網絡互聯及光纖通信基礎設施
3 說明
TPS57114-EP 器件是一款具有兩個集成 MOSFET 的全功能 6V、
3.5A 同步降壓電流模式轉換器。
TPS57114-EP 通過集成 MOSFET、執行電流模式控制來減少外部組件數量、啟用高達 2MHz 的開關頻率來減小電感器尺寸，并借助小型 3mm × 3mm 耐熱增強型 WQFN 封裝盡量減小集成電路 (IC) 封裝尺寸，從而實現小型設計。
TPS57114-EP 可在溫度范圍內為多種負載提供電壓基準 (VREF) 精度達 ±1% 的準確調節。
集成型 12mΩ MOSFET 和 515µA 典型電源電流大大提高了效率。 通過使用使能引腳進入關斷模式可以將關斷電源電流減小至 5.5µA。
內部的欠壓閉鎖 (UVLO) 設定值為 2.45V，不過可以使用使能引腳上的電阻器網絡編輯閾值來增大此電壓值。 緩啟動引腳控制輸出電壓啟動斜升。 一個開漏電源正常信號表示輸出處于其標稱電壓值的 93% 至 107% 之內。
器件信息(1)
| 訂貨編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS57114MRTETEP | WQFN (16) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

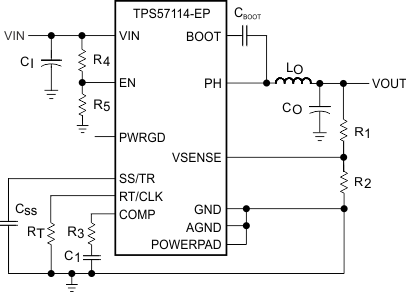

4 簡化電路原理圖

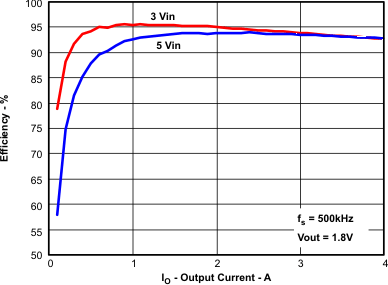

效率與輸出電流間的關系
