6.5.2 START 和 STOP 條件
所有事務均以 START (S) 開始，并可由 STOP (P) 終止。當 SCL 為高電平時，SDA 線上從低電平到高電平的轉換將定義 START 條件。當 SCL 為高電平時，SDA 線上從低電平到高電平的轉換定義了 STOP 條件。
START 和 STOP 條件始終由控制器產生?？偩€在 START 條件之后被視為繁忙狀態，在 STOP 條件之后被視為空閑狀態。

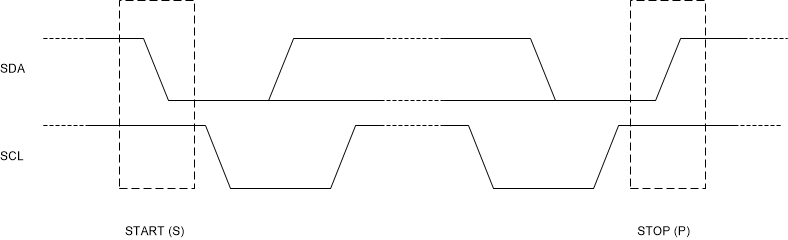

圖 6-8 I2C START 和 STOP 條件
