1 特性
- 輸入電壓范圍：3.5V 到 42V
- 200mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 借助脈沖跳躍在輕負載時實現高效率 Eco-mode™
- 為了實現更加精準的欠壓鎖定 (UVLO) 電壓，此器件的使能閾值比 TPS54140 更嚴密
- 可調節的 UVLO 電壓和遲滯
- 116μA 靜態工作電流
- 1.3μA 關斷電流
- 100kHz 至 2.5MHz 開關頻率
- 同步至外部時鐘
- 可調緩起動/排序
- 欠壓 (UV) 和過流 (OV) 電源正常輸出
- 0.8V 內部電壓基準
- 帶有 PowerPAD 的 MSOP10 封裝和 3mm × 3mm VSON-10 封裝™
- 由 WEBENCH®和 SwitcherPro™軟件工具提供支持
2 應用范圍
- 12V 和 24V 工業及商用低功耗系統
- 汽車售后加裝配件：視頻、全球衛星定位 (GPS)、娛樂系統
空白
3 說明
TPS54140A 器件是一款集成有高側 MOSFET 的 42V、1.5A、降壓穩壓器。它采用電流模式控制，可實現簡單的外部補償和靈活的組件選擇。其低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至 116μA。通過使用使能引腳，可將關斷電源電流減少至 1.3μA。
其欠壓鎖定電壓在內部設定為 2.5V，但可用使能引腳將之提高。輸出電壓啟動斜坡受控于慢啟動引腳，還可以配置該引腳來控制排序/跟蹤。一個開漏電源正常信號表示輸出處于其標稱電壓的 94% 至 107% 之內。
寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54140A | VSON (10) | 3.00mm × 3.00mm |
| MSOP (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

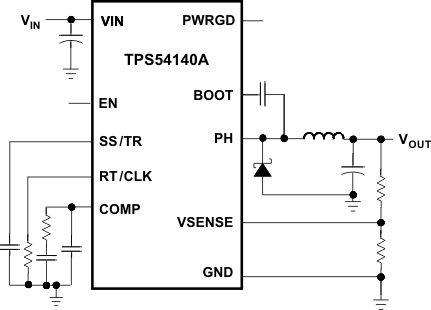

簡化電路原理圖

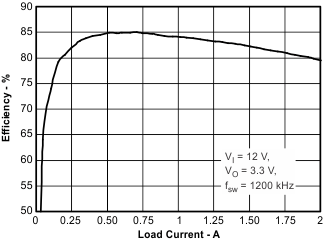

效率與負載電流間的關系
