1 特性

符合 USB 電池充電規范 1.2 的 D+/D– CDP/DCP 模式
符合中國電信行業標準 YD/T 1591-2009 的
D+/D– 短路模式
通過自動選擇以下模式支持非 BC1.2 充電模式：
- D+/D– 分壓器模式（2V/2.7V 和 2.7V/2V）
- D+/D– 1.2V 模式
支持休眠模式充電和鼠標/鍵盤喚醒
自動 SDP/CDP 切換（針對不接到 CDP 端口的器件）
負載檢測（針對 S4/S5 充電過程中的電源控制以及所有充電模式下的端口電源管理）
兼容 USB 2.0 和 3.0 電源開關要求
集成 73mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
可調節的電流限制，最高可達 3A（典型值）
工作電壓范圍：4.5V 至 5.5V
最大器件電流：
- 當器件被禁用時為 2µA
- 當器件被啟用時為 270µA
與 TPS2543 可互相插接且 BOM 兼容
采用 16 引腳 WQFN (3.00mm × 3.00mm) 封裝
DM/DP 引腳上的靜電放電 (ESD) 額定值達 8kV
已通過 UL（文件編號：E169910）和 CB 認證

2 應用

USB 端口（主機和集線器）
筆記本和臺式機
通用墻式充電適配器

3 說明

TPS2546 是一款集成有 USB 2.0 高速數據線路 (D+/D-) 開關的 USB 充電端口控制器和電源開關。TPS2546 可在 D+/D– 上提供電氣信號，從而為Feature Description下列出的充電方案提供支持。TI 使用 TPS2546 對常用的移動電話、平板電腦以及媒體設備進行充電測試，以確保其既與符合 BC1.2 的器件兼容也與不符合 BC1.2 的器件兼容。

除了支持對常用設備進行充電，TPS2546 還支持兩種不同的電源管理功能，分別為電源喚醒和端口電源管理 (PPM)（通過 STATUS 引腳實現）。電源喚醒可在 S4/S5 充電過程中實現電源控制，而 PPM 能夠在多端口應用中管理端口電源。此外，TPS2546 完全支持帶有鼠標/鍵盤（適用于低速和高速）的系統喚醒（從 S3 喚醒）。

TPS2546 73mΩ 配電開關專門用于可能面臨高容性負載和短路問題的應用。憑借兩個可編程電流閾值，該器件可靈活設置電流限值和負載檢測閾值。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TPS2546	WQFN (16)	3.00mm x 3.00mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

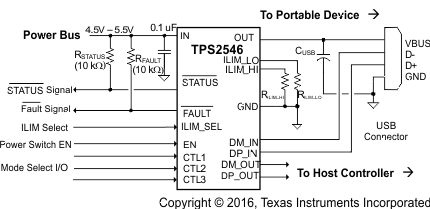

簡化電路原理圖
