1 特性
- 集成雙通道負載開關
- 符合汽車應用要求:
- 器件溫度 1 級（工作環境溫度范圍：-40°C 至 125°C）
- 輸入電壓范圍：0.8V 至 5.5V
- VBIAS 電壓范圍：2.5V 至 5.5V
- 導通電阻
- VIN = 5V (VBIAS = 5V) 時，RON = 29mΩ
- VIN = 3.3V (VBIAS = 5V) 時，RON = 27mΩ
- VIN = 1.8V (VBIAS = 5V) 時，RON = 26mΩ
- 每通道最大 4A 持續開關電流
- 低靜態電流
- VBIAS = 5V 時為 58μA（雙通道）
- 低控制輸入閾值支持使用 1.2/1.8/2.5/3.3V 邏輯器件
- 可通過 CT 引腳(1) 配置上升時間
- 快速輸出放電 (QOD)(2)
- 10 引腳晶圓級小外形無引線 (WSON) 封裝，具有可濕性側面
- 靜電放電 (ESD) 性能經測試符合 JEDEC STD 標準
- ±2kV 人體模型 (HBM) 和 ±1kV 器件充電模型 (CDM)
- 鎖斷性能達 100mA，符合 JESD 78 II 類規范的要求
- 通用輸入輸出 (GPIO) 使能 - 高電平有效 (1)(2)
(1) 有關 CT 值與上升時間的關系，請參見Adjustable Rise Time
(2) 此特性通過一個 270Ω 電阻將開關的輸出放電至接地 (GND)，從而防止輸出懸空。
2 應用
- 汽車電子產品
- 信息娛樂
- 儀表板
- ADAS
3 說明
TPS22968-Q1 是一款具有可配置上升時間的小型雙通道負載開關。 此器件包含兩個可在 0.8 至 5.5V 輸入電壓范圍內運行的 N 通道 MOSFET，并且每通道可支持最大 4A 的持續電流。 每個開關可由一個打開/關閉輸入（ON1 和 ON2）獨立控制，此輸入可與低壓控制信號直接對接。 TPS22968-Q1 包含一個 270Ω 片上負載電阻，用于在此開關被關閉時進行快速輸出放電。
TPS22968-Q1 采用節省空間的小型封裝 (DMG)，并且具有可濕性側面和集成散熱焊盤。 可濕性側面支持目視焊接檢查。 器件在自然通風環境下的額定運行溫度范圍為 40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22968-Q1 | WSON (10) | 2.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

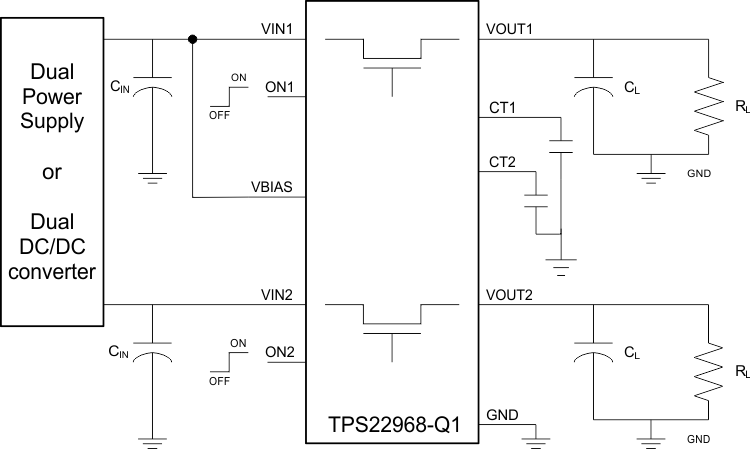

典型應用電路原理圖
