1 特性
- 集成單負載開關
- 小型 SOT23-6 封裝
- 輸入電壓范圍：1.4V 至 5.5V
- 低導通電阻
- 在 VIN = 5V 時，r導ON = 115mΩ
- 在 VIN = 3.3V 時，rON = 115mΩ
- 在 VIN = 2.5V 時，rON = 118mΩ
- 在 VIN = 1.5V 時，rON = 129mΩ
- 1.8A 連續開關電流 (25°C)
- 低閾值控制輸入
- 受控轉換率
- 欠壓閉鎖
- 快速輸出放電
- 反向電流保護
2 應用
- 便攜式工業設備
- 便攜式醫療設備
- 便攜式媒體播放器
- 銷售點終端
- 全球衛星定位 (GPS) 設備
- 數碼攝像機
- 便攜式儀表
- 智能電話
3 說明
TPS22929D 是一款具有受控接通功能的小型、超低 rON 負載開關。此器件包括一個 P 溝道金屬氧化物半導體場效應晶體管 (MOSFET)，可在 1.4V 至 5.5V 的輸入電壓范圍內運行。此開關由一個開/關輸入 (ON) 控制，此輸入能夠與低電壓控制信號直接相連。TPS22929D 為高電平有效。
TPS22929D 包含一個 150Ω 片上負載電阻器，用于在此開關被關閉時進行快速輸出放電。此器件的上升時間受到內部控制以避免浪涌電流。
在出現反向電壓時，TPS22929D 器件通過閉鎖電源開關來提供斷路器功能。當輸出電壓 (VOUT) 被驅動至高于輸入 (VIN) 時，內部反向電壓比較器會關閉此電源開關以快速（典型值為 10µs）阻止流向此開關輸入一側的電流。反向電流一直有效，甚至當電源開關關閉的時候也是如此。此外，如果此輸入電壓過低，欠壓閉鎖(UVLO)保護會將此開關關閉。
TPS22929D 采用節省空間的小型 6 引腳 SOT23 封裝，自然通風條件下的額定工作溫度范圍為 –40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22929D | SOT23 (6) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

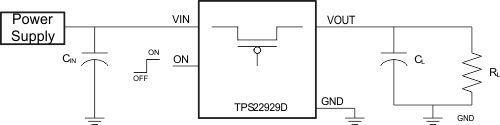

4 簡化電路原理圖

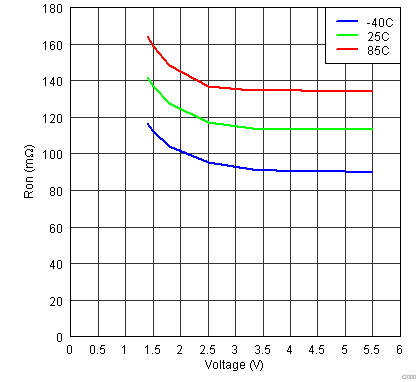

導通狀態電阻與輸入電壓間的關系
