1 特性
- 單一電源開關系列
- 2 A 額定電流
- ±20% 精確、固定、恒定電流限制
- 快速過流響應：2µs
- 去尖峰脈沖故障報告
- 輸出放電
- 反向電流阻斷
- 內置軟啟動
- 環境溫度范圍：-40°C 至 85°C
- 經 UL 檢測和認證以及 CB 認證-文件號E169910
2 應用
- USB 端口和集線器、筆記本電腦和臺式計算機
- 高清數字電視
- 機頂盒
- 短路保護
3 說明
TPS2001D 配電開關專門用于可能會出現高電容負載和短路的 應用 ，例如 USB。
當輸出負載超過電流限制閾值時，TPS2001D 通過運行在恒定電流模式下來將輸出電流限制在安全的水平。這就在所有條件下提供了一個可預計的故障電流。發生輸出短路后，快速過載響應時間有利于緩解 5V 主電源的壓力以提供穩定電源。通過控制電源開關的上升時間和下降時間，可以大大減少開關切換期間的電流涌入。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2001D | VSSOP (8) | 3.00mm × 3.00mm |
| SOT-23 (5) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
空白
空白

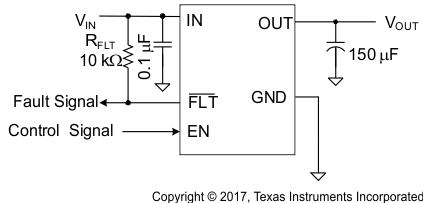

典型應用圖
