ZHCSAT5F January 2013 – January 2015 TPD4S214

PRODUCTION DATA.

封裝選項

請參考 PDF 數據表獲取器件具體的封裝圖。

機械數據 (封裝 | 引腳)

YFF|12

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

1 特性

V_BUS 輸入電壓保護：–7V 至 30V
IEC 61000-4-2 4 級靜電放電 (ESD) 保護
- ±15kV 接觸放電
- ±15kV 氣隙放電
IEC 61000-4-5 浪涌保護
- 7.8A (8/20μs)
針對高效率的低 R_{DS（導通）}N 通道場效應晶體管 (FET) 開關
與 USB2.0 和 USB3.0 OTG 技術規格兼容
從 250mA 到 1.2A 以上的用戶可調電流限值
內置軟啟動
反向電流阻斷
針對 V_總線的過壓閉鎖
針對 V_{OTG_IN}的欠壓閉鎖
熱關斷和短路保護
發生任何故障時會自動重試；無鎖存關閉狀態
集成 V_總線檢測電路
用于 USB2.0 高速數據率的低電容瞬態電壓抑制器 (TVS) ESD 鉗位
內部 16ms 啟動延遲
節省空間的晶圓級芯片 (WCSP) (12-YFF) 封裝
符合 UL 規范且 CB 檔案編號E169910

2 應用范圍

手機
平板電腦，電子書閱讀器
便攜式媒體播放器
數碼攝像機

3 說明

TPD4S214 是一款針對 USB On-the-Go (OTG) 和其他電流受限類 USB 應用的單芯片保護解決方案。該器件集成了一個低 R_DS(ON₎ N 通道限流開關，可為外設器件提供 OTG 電流。 TPD4S214 在 D+、D– 和 ID 引腳上提供了低電容瞬態電壓抑制 (TVS) 靜電放電 (ESD) 鉗位二極管，同時適用于 USB2.0 和 USB3.0 應用。 _VBUS 引腳能夠處理 -7V 至 30V 范圍的持續電壓。VBUS 引腳上的過壓閉鎖 (OVLO) 能夠確保一旦 V_BUS 線路上發生故障，TPD4S214 能夠?qū)⑵涓綦x并保護內部電路不受損壞。相似地，V_{OTG_IN} 引腳上的欠壓閉鎖 (UVLO) 能夠確保在 V_{OTG_IN} 下降到低于安全工作電平時，內部 OTG 電源不會為外部 V_BUS 供電。當 EN 為高電平時，OTG 開關被激活并且FLT引腳表示是否有故障發生。此軟啟動特性在滿足所有運行條件后等待 16ms 再打開 OTG 開關。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（最大值）
TPD4S214	晶圓級芯片封裝 (WCSP) (12)	1.39mm x 1.69mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

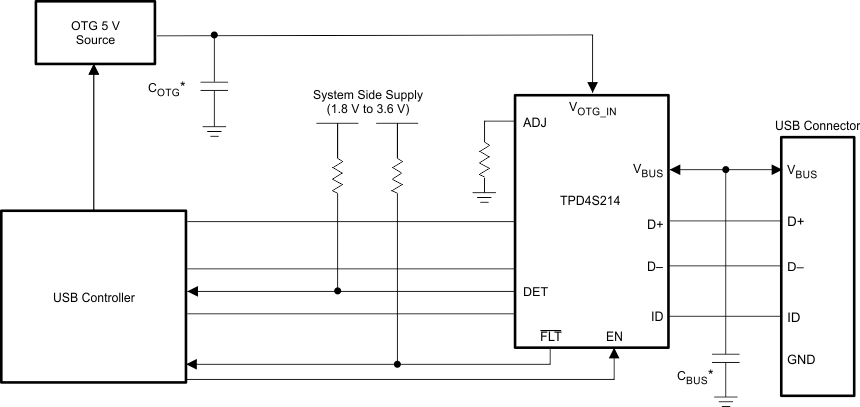

4 簡化電路原理圖

TPD4S214 USB_2_0_Application_Diagram_using_on_chip_VBUS_detect_SLVSBR1.gif
