1 特性

• 具有符合 AEC-Q100 標準的以下結果：
  • 溫度 1 級：-40°C 至 +125°C 的工作環境溫度范圍
  • 人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
  • 組件充電模式 (CDM) ESD 分類等級 C6
• 高精度：
  • −10°C 至 +85°C 范圍內為 ±0.75°C（最大值）
  • −40°C 至 +125°C 范圍內為 ±1.5°C（最大值）
• 低靜態電流：
  • 50μA（典型值）
  • 0.1μA（待機狀態）
• 分辨率：9 至 12 位，用戶可選
• 數字輸出： SMBus™、兩線制和 I²C 接口兼容性
• 8 個 I²C/系統管理總線 (SMBus) 地址
• 寬電源電壓范圍：2.7V 至 5.5V
• 小型 8 引腳超薄小外形尺寸 (VSSOP) 封裝和 8 引腳小外形集成電路 (SOIC) 封裝
• 無需指定加電序列，可在 V+ 之前使能雙線制總線上拉

2 應用

• 汽車空調
• 信息娛樂處理器管理
• 空氣流量傳感器
• 電池控制單元
• 引擎控制單元
• UREA 傳感器
• 抽水機
• HID 燈
• 安全氣囊控制單元

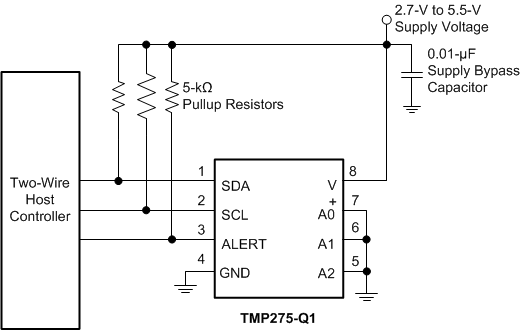

簡化電路原理圖

3 說明

TMP275-Q1 是一款具有 12 位模數轉換器 (ADC) 的 ±0.75°C 精密集成數字溫度傳感器，可在低至 2.7V 的電源電壓下運行，并且與德州儀器 (TI) LM75、TMP75、TMP75B 和 TMP175 器件的引腳和寄存器兼容。TMP275-Q1 器件提供 8 引腳 SOIC 和 VSSOP 兩種封裝，不需要外部元件便可測溫。該器件能夠以最高 0.0625°C（12 位），最低 0.5°C（9 位）的分辨率讀取溫度，從而允許用戶編程更高的分辨率或更短的轉換時間來最大限度地提升效率。該器件的額定運行溫度范圍為 -40°C 至 +125°C。

TMP275-Q1 器件 具有 SMBus 和兩線制接口兼容性，并且可在同一總線上借助 SMBus 過熱報警功能支持多達 8 個器件。廠家校準的溫度精度和抗擾數字接口使得 TMP275-Q1 成為其他傳感器和電子元器件溫度補償?shù)氖走x解決方案，而且無需針對分布式溫度感測進行額外的系統級校準或復雜的電路板布局布線。

1. 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

EMPTY SPACE

EMPTY SPACE

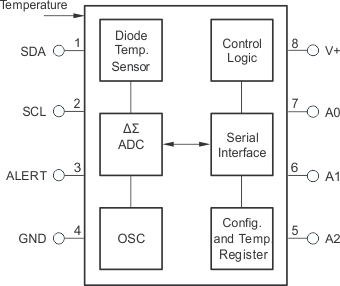

內部框圖

4 修訂歷史記錄

Changes from A Revision (January 2016) to B Revision

• Changed 將特性 和說明 標題中的溫度（最大值）從“±0.5°C”更改為“±0.75°C”；在“高精度”行下將 ±0.75°C 精度的溫度范圍從“–20°C 至 100°C”更改為“–10°C 至 85°C”Go
• Changed first test condition temperature range in "Accuracy" row from "–20°C to 100°C" to "–10°C to 85°C"; change MAX value in same row from "±0.5°C" to "±0.75°C"Go

Changes from * Revision (November 2015) to A Revision

• Changed Thermal Information table specificationsGo
