7.3.11 時序圖
TMP100-Q1 和 TMP101-Q1 器件與兩線制接口、SMBus 接口和 I2C 接口兼容。圖 7-3 至圖 7-6 描述了 TMP100-Q1 和 TMP101-Q1 的多種操作。以下列表提供了總線定義。Topic Link Label6.6 表中定義了圖 7-3的參數。
總線空閑：SDA 和 SCL 線路都保持高電平。
開始數據傳輸：當 SCL 線路為高電平時，SDA 線路從高電平到低電平的狀態變化將定義一個啟動條件。每個數據傳送由一個啟動條件啟動。
停止數據傳輸：當 SCL 線路為高電平時，SDA 線路從低電平到高電平的狀態變化將定義一個停止條件。每一個被終止的數據傳輸帶有一個重復的啟動或者停止條件。
數據傳輸：在啟動條件和停止條件之間傳送的數據字節的數量沒有限制，由控制器器件確定。接收器確認數據傳送。
確認：每個接收器件在完成尋址后，必須生成一個確認位。做出確認的器件必須在確認時鐘脈沖期間下拉 SDA 線路，這樣，在確認時鐘脈沖的高電平周期，SDA 線路為穩定低電平。必須將建立和保持時間考慮在內。在控制器接收數據時，通過在目標發送的最后一個字節上生成一個“非確認”，控制器可發出數據傳輸終止信號。

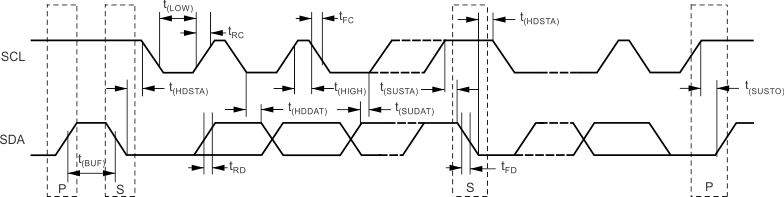

圖 7-3 I2C 時序圖
圖 7-4 寫入字格式的 I2C 時序圖
圖 7-5 讀取字格式的 I2C 時序圖
圖 7-6 SMBus 警報的時序圖
