1 特性
- I2C 至并行端口擴展器
- 開漏電路低電平有效中斷輸出
- 1.65 V 至 5.5 V 的工作電源電壓范圍
- 可耐受 5V 電壓的 I/O 端口
- 400kHz 快速 I2C 總線
- 3 個硬件地址引腳可在 I2C/SMBus 上支持最多 8 個器件
- 輸入和輸出配置寄存器
- 極性反轉寄存器
- 內部加電復位
- 待機流耗較低
- 所用通道在加電時被配置為輸入
- 加電時無毛刺脈沖
- SCL/SDA 輸入端上的噪聲濾波器
- 具有最大高電流驅動能力的鎖存輸出，適用于直接驅動 LED
- 鎖斷性能超過 100mA （符合 JESD 78 Class II 規范的要求）
- 靜電放電 (ESD) 保護性能超過 JESD 22 規范要求
- 2000V 人體模型 (A114-A)
- 1000V 組件充電模式 (C101)
2 應用范圍
- 服務器
- 路由器（電信交換設備）
- 個人計算機
- 個人電子產品（例如：游戲機）
- 工業自動化
- 采用 GPIO 受限處理器的產品
3 說明
TCA9554A 是一款 16 引腳器件，可為兩線雙向 I2C 總線（或 SMBus）協議提供 8 位通用并行輸入/輸出 (I/O) 擴展。該器件的工作電源電壓范圍為 1.65V 至 5.5V。器件支持 100kHz（標準模式）和 400kHz（快速模式）兩種時鐘頻率。當開關、傳感器、按鈕、LED、風扇以及其他相似器件需要額外的 I/O 時，I/O 擴展器（如 TCA9554A）可提供簡單解決方案。
當 輸入 狀態發生變化時，TCA9554A 可在 INT 引腳上生成中斷。硬件可選地址引腳 A0、A1 和 A2 最多允許 8 個 TCA9554A 器件位于同一 I2C 總線上。該器件還可通過電源循環供電以生成加電復位，從而復位到默認狀態 。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TCA9554A | TSSOP (16) | 5.00mm x 4.40mm |
| SSOP (16) | 4.90mm × 3.90mm | |
| SSOP (16) | 6.20mm x 5.30mm | |
| SOIC (16) | 7.50mm x 10.30mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

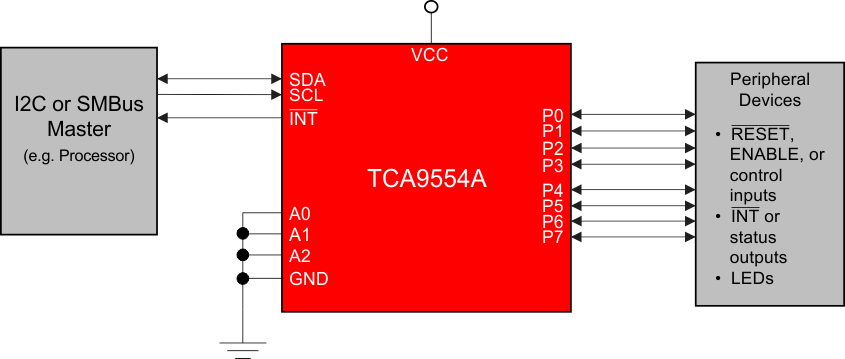

簡化框圖
