6.1 負載電路和電壓波形
除非另有說明，否則所有輸入脈沖由具有以下特性的發生器提供：
- f = 1MHz
- ZO = 50Ω
- dv/dt ≤ 1ns/V

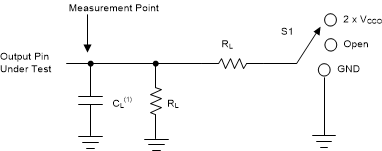

A. CL 包括探頭和夾具電容。
圖 6-1 負載電路表 6-1 負載電路條件
| 參數 | VCCO | RL | CL | S1 | VTP | |
|---|---|---|---|---|---|---|
| Δt/Δv | 輸入轉換上升或下降速率 | 0.65V 至 3.6V | 1MΩ | 15pF | 開路 | 不適用 |
| tpd | 傳播（延遲）時間 | 1.1V 至 3.6V | 2kΩ | 15pF | 開路 | 不適用 |
| 0.65V 至 0.95V | 20kΩ | 15pF | 開路 | 不適用 | ||
| ten、tdis | 啟用時間、禁用時間 | 3V 至 3.6V | 2kΩ | 15pF | 2 x VCCO | 0.3V |
| 1.65V 至 2.7V | 2kΩ | 15pF | 2 x VCCO | 0.15V | ||
| 1.1V 至 1.6V | 2kΩ | 15pF | 2 x VCCO | 0.1V | ||
| 0.65V 至 0.95V | 20kΩ | 15pF | 2 x VCCO | 0.1V | ||
| ten、tdis | 啟用時間、禁用時間 | 3V 至 3.6V | 2kΩ | 15pF | GND | 0.3V |
| 1.65V 至 2.7V | 2kΩ | 15pF | GND | 0.15V | ||
| 1.1V 至 1.6V | 2kΩ | 15pF | GND | 0.1V | ||
| 0.65V 至 0.95V | 20kΩ | 15pF | GND | 0.1V | ||

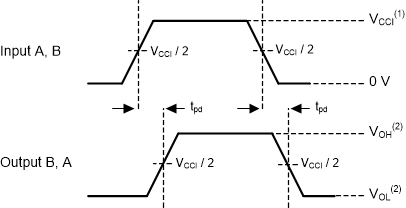

- VCCI 是與輸入端口相關的電源引腳。
- VOH 和 VOL 是在指定 RL、CL 和 S1 下出現的典型輸出電壓電平

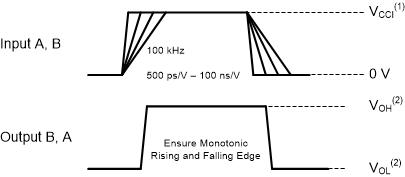

- VCCI 是與輸入端口相關的電源引腳。
- VOH 和 VOL 是在指定 RL、CL 和 S1 下出現的典型輸出電壓電平

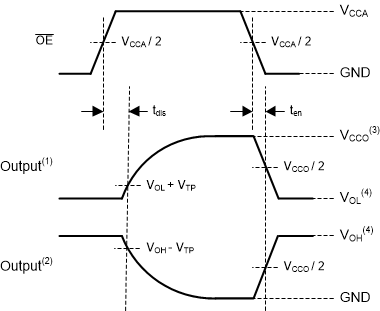

A. 輸入被驅動至有效邏輯低電平條件下的輸出波形。
B. 輸入被驅動至有效邏輯高電平條件下的輸出波形。
C. VCCO 是與輸出端口相關的電源引腳。
D. VOH 和 VOL 是在指定 RL、CL 和 S1 下出現的典型輸出電壓電平。
圖 6-4 啟用時間和禁用時間
