ZHCSQ25F December 1982 – February 2025 SN54HC157 , SN74HC157
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- J|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
SNx4HC157 包含四個數據選擇器/多路復用器，用于選擇兩個數據源之一。所有通道均由相同的地址選擇 (A/B) 輸入和選通 (G) 輸入控制。選通端處的高電平會強制所有輸出為低電平。
器件信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值）(2) |
|---|---|---|
| SN74HC157 | D（SOIC，16） | 9.90mm × 3.90mm |
| DB（SSOP，16） | 6.20mm × 5.30mm | |
| N（PDIP，16） | 19.31mm × 6.35mm | |
| NS（SOP，16） | 6.20mm × 5.30mm | |
| PW（TSSOP，16） | 5.00mm × 4.40mm | |
| SN54HC157 | J（CDIP、16） | 24.38mm × 6.92mm |
| FK（LCCC，20） | 8.89mm × 8.45mm | |
| W（CFP，16） | 10.16mm × 6.73mm |
(1) 有關更多信息，請參閱節 10。
(2) 本體尺寸（長 × 寬）為標稱值，不包括引腳。
所示引腳編號用于 D、DB、J、N、NS、PW 和 W 封裝。

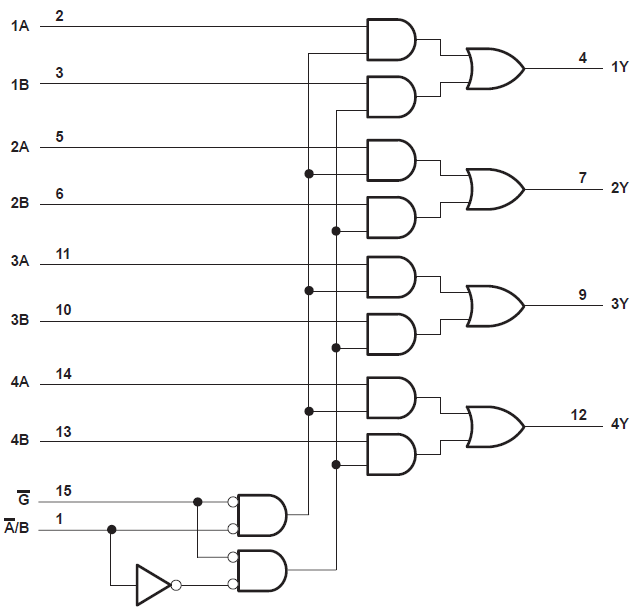

功能方框圖
