ZHCSDS1D June 2011 – May 2015 SM74104
PRODUCTION DATA.
- 1 特性
- 2 典型應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 可再生能源等級
- 可驅動高側和低側 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)
- 具有可編程附加延遲的自適應上升沿和下降沿
- 單輸入控制
- 自舉電源電壓高達 118VDC
- 短暫關斷傳播延遲（典型值為 25ns）
- 可以 15ns 的上升和下降時間驅動 1000pF 負載
- 電源軌欠壓鎖定
2 典型應用
- 電流反饋推挽式電源轉換器
- 高電壓降壓穩壓器
- 有源鉗位正激電源轉換器
- 半橋和全橋轉換器
3 說明
SM74104 高壓柵極驅動器設計用于驅動采用同步降壓配置的高側和低側 N 溝道 MOSFET。 該懸空高側驅動器能夠在高達 100V 的電源電壓下工作。 高側和低側柵極驅動器由單個輸入控制。 該器件采用自適應方式來控制每一個狀態變化，從而避免發生擊穿。 除了自適應轉換時序之外，還可以添加與外部設置電阻成比例的附加延時。 該器件集成了一個高壓二極管，用于對高側柵極驅動自舉電容進行充電。 穩健可靠的電平轉換器同時擁有高運行速度和低功耗特性，并且可提供從控制邏輯到高側柵極驅動器的干凈電平轉換。 該器件在低側和高側電源軌上提供了欠壓鎖定功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SM74104 | WSON (10) | 4.0mm x 4.0mm |
| SOIC (8) | 4.9mm x 3.9mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

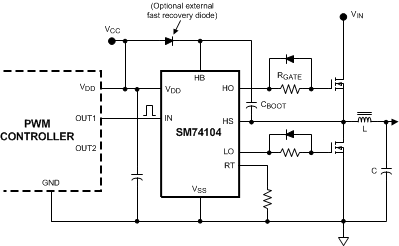

SM74104 驅動采用同步降壓配置進行連接的 MOSFET
