ZHCSGP1 September 2017 REF2125
PRODUCTION DATA.
1 特性
- 初始精度：±0.05%（最大值）
- 溫度系數：6ppm/°C（最大值）
- 運行溫度范圍：−40°C 至 +125°C
- 輸出電流：±10mA
- 低靜態電流：95μA（最大值）
- 寬輸入電壓：12V
- 輸出 1/f 噪聲（0.1Hz 至 10Hz）：5µVPP/V
- 出色的長期穩定性（30ppm/1000 小時）
- 小型 5 引腳 SOT-23 封裝
2 應用
- 精密數據采集系統
- 電源監控
- PLC 模擬 I/O 模塊
- 工業儀表
- 場發射器
- 測試設備
- 4 - 20mA 環路傳感器
- LCR 表
3 說明
REF2125 器件是低溫度漂移(6ppm/°C)、低功耗、高
精度 CMOS 電壓基準，具有 ±0.05% 初始精度、低運行電流以及小于 95μA 的功耗。該器件還提供 5μVp-p/V 的極低輸出噪聲，這使得它在用于高分辨率數據轉換器和噪聲關鍵應用時能夠保持高度的信號完整性。
該器件的低輸出電壓遲滯和低長期輸出電壓漂移進一步提高了穩定性和系統可靠性。此外，器件的小尺寸和低運行電流 (95μA) 使其非常適合便攜式和電池供電的應用 。
REF2125 具有寬額定溫度范圍（−40°C 至 +125°C）。有關其他電壓選項，請聯系 TI 銷售代表。
器件信息(1)
| 部件名稱 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| REF2125 | SOT-23 (5) | 2.90mm × 1.60mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

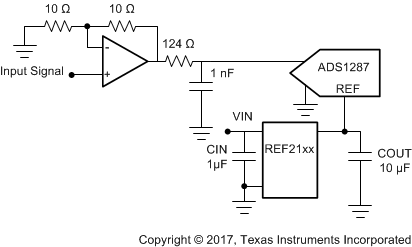

簡化電路原理圖
