1 特性
- 兩個輸出，VREF 和 VREF/2，便于在單電源系統中使用
- 出色的溫度漂移性能：
- -40℃ 至 125℃ 時為 25 ppm/°C（最大值）
- 高初始精度：±0.1%（最大值）
- 溫度范圍內的 VREF 和 VBIAS 跟蹤：
- -40℃ 至 85℃ 時為 6 ppm/°C（最大值）
- -40℃ 至 125℃ 時為 7 ppm/°C（最大值）
- 微型封裝：SOT23-5
- 低壓降電壓：10mV
- 高輸出電流：±20mA
- 低靜態電流：360μA
- 線路調節：3 ppm/V
- 負載調節：8 ppm/mA
2 應用
- 數字信號處理:
- 電源逆變器
- 電機控制
- 電流感測
- 工業過程控制
- 醫療設備
- 數據采集系統
- 單電源系統
3 說明
僅具有 正向電源電壓的應用通常需要一個在模數轉換器 (ADC) 輸入范圍中間位置的附加穩定電壓來偏置輸入雙極信號。REF19xx 提供了一個可供 ADC 使用的基準電壓 (VREF) 和一個可用于偏置輸入雙極信號的高精度電壓 (VBIAS)。
REF19xx 在 VREF 和 VBIAS 輸出端具有優異的溫度漂移
（最大 25 ppm/°C）特性和初始精度 (0.1%)，同時可保持靜態電流低于 430µA。此外，VREF 和 VBIAS 輸出端可在 –40°C 至 85°C 的溫度范圍內彼此跟蹤，精度達 6 ppm/°C（最大值）。所有這些 特性 都可提高信號鏈的精度并節省電路板空間，相比分立式解決方案而言還能降低系統成本。僅 10mV 的超低壓降允許器件在極低輸入電壓條件下工作，這一特性在電池供電系統中非常適用。
VREF 和 VBIAS 電壓具有同樣出色的技術規范，而且灌電流和拉電流能力同樣強大。這些器件具有優異的長期穩定性和低噪聲級別，是高精度工業 應用的理想選擇。
器件信息(1)
| 部件名稱 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| REF19xx | 小外形尺寸晶體管 (SOT) (5) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
空白

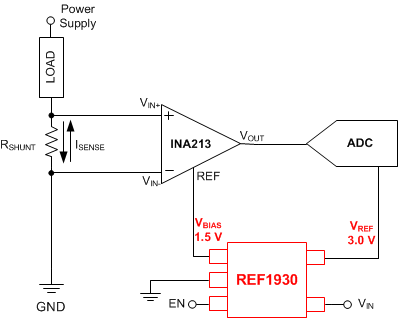

應用示例
VREF 和 VBIAS 與溫度間的關系
