2 說明
這個用于兩線雙向總線 (I2C) 的 8 位擴展器設計用于 2.3V 至 5.5V VCC 運行。通過 I2C 接口 [串行時鐘 (SCL)，串行數據 (SDA)]，它為大多數微控制器系列產品提供通用遠程 I/O 擴展。
PCA9554A 包含一個 8 位配置（輸入或輸出選擇）、輸入、輸出和極性反轉（高電平有效或低電平有效）寄存器。加電時，I/O 被配置為到 VCC的弱上拉輸入。但是，系統主控制器可以通過寫入 I/O 配置位將 I/O 啟用為輸入或輸出。每一個輸入或者輸出的數據被保存在相應的輸入或者輸出寄存器內。輸入端口寄存器的極性可借助極性反轉寄存器進行轉換。所有寄存器都可由系統主控器讀取。
發生超時或其他不當操作時，系統主控器可通過使用上電復位功能，將寄存器置于其默認狀況并初始化 I2C/SMBus 狀態機，從而復位 PCA9554A。

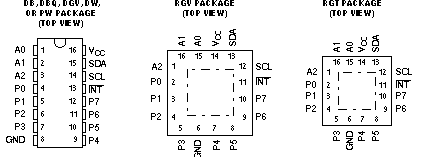

器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9554A | DB (SSOP) (16) | 6.20mm × 5.30mm |
| DBQ (VQFN) (16) | 4.90mm × 3.90mm | |
| DGV (TSSOP) (16) | 3.60mm × 4.40mm | |
| DW (SOIC) | 10.3mm x 7.50mm | |
| PW (TSSOP) | 5.00mm x 4.40mm | |
| RGT (VQFN) | 3.00mm x 3.00mm | |
| RGV (VQFN) | 4.00mm x 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
