3 說明
PCA9548A 器件配有八個可通過 I2C 總線控制的雙向轉換開關。SCL/SDA 上行對擴展到八個下行對，或者通道。根據可編程控制寄存器的內容，可選擇任一單獨的 SCx/SDx 通道或者通道組合。這些下游通道可用于解決 I2C 從器件地址沖突。例如，如果應用中需要八個完全相同的數字溫度傳感器，則每個通道 (0-7) 可以連接一個傳感器。
發生超時或其他不當操作時，系統主控器可通過將 RESET 輸入置為低電平來復位 PCA9548A。同樣，上電復位即可取消選中所有通道并初始化 I2C/SMBus 狀態機。將 RESET 置為有效也可實現復位和初始化，并且無需將部件斷電。這樣可以在下游 I2C 總線卡在低電平狀態時進行恢復。
由于開關上有導通柵極，因此 VCC 引腳可用于限制將由 PCA9548A 傳遞的最大電壓。這樣就可以在每個對上使用不同的總線電壓，從而讓 1.8V、2.5V 或 3.3V 部件能夠在沒有任何額外保護的情況下與 5V 部件通信。對于每個通道，外部上拉電阻器將總線電壓上拉至所需的電壓水平。所有 I/O 引腳均可承受 5V 電壓。
器件信息
| 器件名稱 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9548A | SSOP (24) | 8.20mm × 5.30mm |
| TVSOP (24) | 5.00mm × 4.40mm | |
| SOIC (24) | 15.40mm × 7.50mm | |
| TSSOP (24) | 7.80mm × 4.40mm | |
| VQFN (24) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

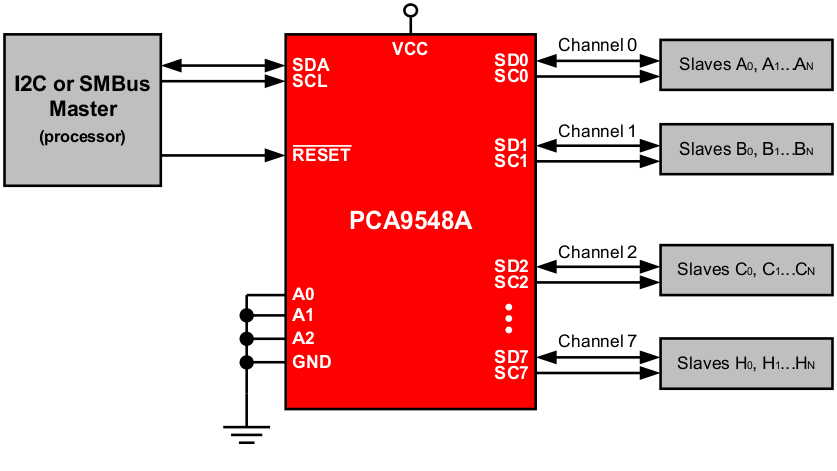

簡化版原理圖
