1 特性

• 超低偏移電壓：10μV
• 高開環增益：134dB
• 高共模抑制比：140dB
• 高電源抑制比：130dB
• 低偏置電流：1nA（最大值）
• 寬電源電壓范圍：±2V 至 ±18V
• 低靜態電流：800μA/放大器
• 支持國防、航天和醫療應用
  • 受控基線
  • 同一組裝和測試場所
  • 同一制造場所
  • 支持軍用（-55°C 至 125°C）溫度范圍 ⁽¹⁾
  • 延長的產品生命周期
  • 延長的產品變更通知
  • 產品可追溯性
  ⁽¹⁾

2 應用范圍

• 換能器放大器
• 橋式放大器
• 溫度測量
• 應變儀放大器
• 精密積分器
• 電池供電儀器
• 測試設備

3 說明

OPA2277 高精度運算放大器取代了行業標準的 OP-177。 此器件改進了噪聲性能，具有更寬的輸出電壓擺幅，并且在使靜態電流減半的同時將速度提升了一倍。 其具有諸多特性，其中包括超低的偏移電壓、超低漂移、低偏置電流、高共模抑制比及高電源抑制比。

OPA2277 由 ±2V 至 ±18V 電源供電運行，性能出色。 大多數運算放大器僅有一個指定的電源電壓，而 OPA2277 有所不同，其電源電壓取決于實際應用；唯一的限制條件是電源電壓在 ±5V 至 ±15V 范圍內。 當放大器輸出擺幅達到指定限值時，可保持高性能。 由于初始偏移電壓非常低（最高 ±20μV），因此通常無需用戶調整。

OPA2277 易于使用，而且不存在某些運算放大器中會出現的反相和過載問題。 其單位增益穩定，在寬范圍負載條件下可保持出色的動態性能。 OPA2277 具有完全獨立的電路，即便在過驅或過載時也可以實現最低串?dāng)_和零交互。 該器件提供 DIP-8 和 SO-8 兩種封裝。 OPA2277 的額定工作溫度范圍為 –55°C 至 125°C。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

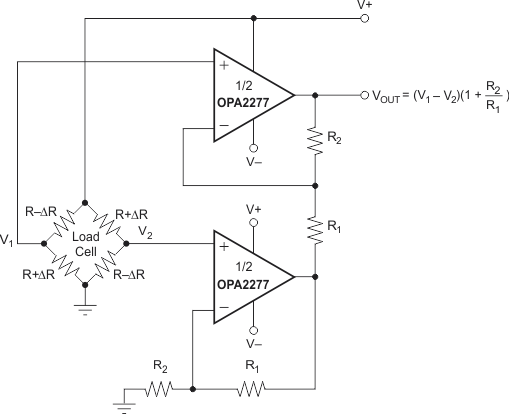

4 稱重放大器原理圖
