1 特性
- -227dBc/Hz 標準化鎖相環(huán) (PLL) 噪聲
- 500MHz 至 6.4GHz 寬帶 PLL
- 3.15V 至 5.25V 電荷泵 PLL 電源
- 多用途斜坡/超寬帶信號源生成功能
- 200MHz 最大相位檢測器頻率
- 頻移鍵控/相移鍵控 (FSK/PSK) 調制引腳
- 數字鎖檢測
- 3.3V 單電源供電
2 應用
- 調頻連續(xù)波 (FMCW) 雷達
- 軍用雷達
- 微波回程
- 測試和測量
- 衛(wèi)星通信
- 無線基礎設施
- 適用于高速模數轉換器/數模轉換器 (ADC/DAC) 的采樣時鐘
3 說明
LMX2491 器件是一款具有斜坡/線性調頻生成功能的低噪聲 6.4GHz 寬帶 Δ-Σ 分數 N PLL。它由一個相位頻率檢測器、可編程電荷泵以及適用于外部 VCO 的高頻輸入組成。LMX2491 廣泛支持各類靈活的斜坡功能，包括 FSK、PSK 和多達 8 段的可配置分段線性 FM 調制配置文件。該器件具有精密 PLL 分辨率和快速斜升功能，相位檢測器速率高達 200MHz。LMX2491 允許讀回其任一寄存器。LMX2491 可由 3.3V 單電源供電運行。此外，該器件支持電壓高達 5.25V 的電荷泵，無需使用外部放大器即可提供相位噪聲性能得到改善的簡易解決方案。
器件信息
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMX2491 | WQFN (24) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

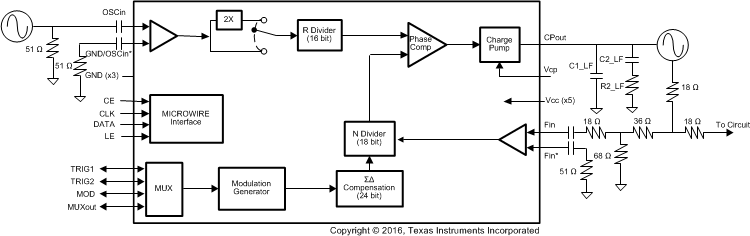

簡化原理圖
