ZHCS754A March 2013 – January 2015 LMT88
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DCK|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 應用
- 工業
- 制熱、通風與空調控制 (HVAC)
- 磁盤驅動器
- 汽車用
- 便攜式醫療儀器
- 計算機
- 電池管理
- 打印機
- 電源模塊
- 傳真機
- 移動電話
- 汽車
3 說明
LMT88 器件是一款高精度模擬輸出 CMOS 集成電路溫度傳感器，工作溫度范圍為 -55°C 至 130°C。 電源運行范圍為 2.4V 至 5.5V。LMT88 的傳遞函數主要是線性的，但有一個輕微可預測的拋物線曲率。 當指定 LMT88 器件的傳遞函數為拋物線傳遞函數時，其在 30°C 的環境溫度下的精度通常為 ±1.5°C。 溫度誤差線性增加，并且在極端溫度范圍時達到一個 ±2.5°C 的最大值。 此溫度范圍受電源電壓的影響。 當電源電壓范圍為 2.7V 至 5.5V 時，溫度范圍的上下限分別 130°C 和 -55°C。 當電源電壓降至 2.4V 時，下限值將變?yōu)?-30°C，而上限值將保持在 130°C。
LMT88 靜態電流少于 10μA。 因此，在空氣不流通的環境中，自發熱少于 0.02°C。 LMT88 的關斷功能是固有的，這是因為它的固有低功耗使其可直接由很多邏輯門的輸出供電，或者根本不需要關斷。
LMT88 是一款具有成本競爭優勢的熱敏電阻替代產品。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMT88 | SOT (5) | 2.00mm × 1.25mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
簡化電路原理圖

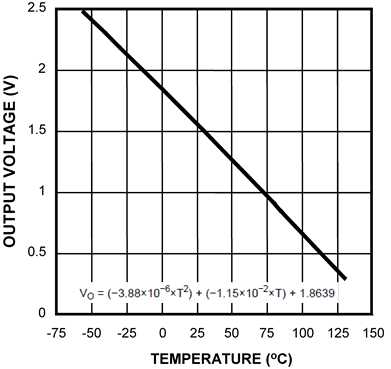

輸出電壓與溫度間的關系
