ZHCSCG0E March 2013 – October 2017 LMT85
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Tables
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- LMT85LPG（TO-92S 封裝）具有快速熱時間常量，典型值為 10s（氣流速度為 1.2m/s）
- 非常精確：典型值 ±0.4°C
- 1.8V 低壓運行
- -8.2mV/°C 的平均傳感器增益
- 5.4µA 低靜態電流
- 寬溫度范圍：–50°C 至 150°C
- 輸出受到短路保護
- 具有 ±50µA 驅動能力的推挽輸出
- 封裝尺寸兼容符合行業標準的 LM20/19 和 LM35 溫度傳感器
- 具有成本優勢的熱敏電阻替代產品
3 說明
LMT85 是一款高精度 CMOS 溫度傳感器，其典型精度為 ±0.4°C（最大值為 ±2.7°C），且線性模擬輸出電壓與溫度成反比關系。1.8V 工作電源電壓、5.4μA 靜態電流和 0.7ms 開通時間可實現有效的功率循環架構，以最大限度地降低無人機和傳感器節點等電池供電 應用 的功耗。LMT85LPG 穿孔 TO-92S 封裝快速熱時間常量支持非板載時間溫度敏感型 應用， 例如煙霧和熱量探測器。 得益于寬工作范圍內的精度和其他 特性， 使得 LMT85 成為熱敏電阻的優質替代產品。
對于具有不同平均傳感器增益和類似精度的器件，請參閱 類似替代器件 了解 LMT8x 系列中的替代器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMT85 | SOT (5) | 2.00mm × 1.25mm |
| TO-92 (3) | 4.30mm × 3.50mm | |
| TO-92S (3) | 4.00mm × 3.15mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
熱時間常量
* 快速熱響應 NTC

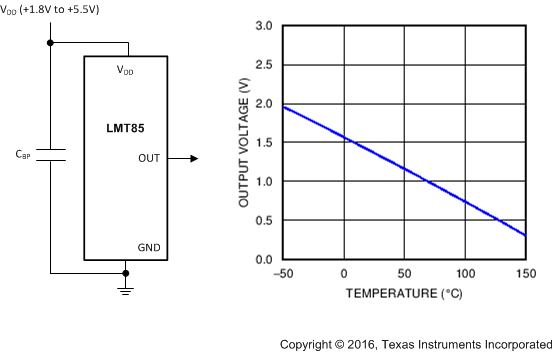

輸出電壓與溫度間的關系
