1 特性
-
超低噪聲、高性能
- 抖動：500fs RMS 典型值（在 LMK61E0M 上，fOUT > 50 MHz）
- LMK61E0M 支持高達 200MHz 的 3.3V LVCMOS 輸出
- 總頻率容差：±25ppm
- 系統級 特性
- 無毛刺頻率裕量：與標稱值相差最多 ±1000ppm
- 內部 EEPROM：用戶可配置的啟動設置
- 其他 特性
- 器件控制：快速模式 I2C 高達 1000kHz
- 3.3V 工作電壓
- 工業溫度范圍（-40ºC 至 +85ºC）
- 7mm × 5mm 8 引腳封裝
- 默認頻率：70.656MHz
2 應用
- 晶體振蕩器、SAW 振蕩器或芯片振蕩器的高性能替代產品
- 開關、路由器、網卡、基帶裝置 (BBU)、服務器、存儲/SAN
- 測試和測量
- 醫療成像
- FPGA，處理器連接
- xDSL，廣播視頻
3 說明
LMK61E0 系列超低抖動 PLLatinumTM 可編程振蕩器使用分?jǐn)?shù) N 頻率合成器與集成 VCO 來生成常用的參考時鐘。LMK61E0M 支持 3.3V LVCMOS 輸出。該器件 具有 從片上 EEPROM 自啟動的功能以便產生出廠設置的默認輸出頻率，或者可通過 I2C 串行接口在系統中對器件寄存器和 EEPROM 設置進行完全編程。該器件通過 I2C 串行接口提供精細和粗糙的頻率裕量控制，因此成為一種數控振蕩器 (DCXO)。
您可以更新 PLL 反饋分頻器，從而使用 12.5MHz 的 PFD（R 分頻器=4，禁用倍頻器）以小于 1ppb 的步進值進行無峰值或毛刺的輸出頻率調節以符合 xDSL 要求，或使用 100MHz 的 PFD（R 分頻器=1，啟用倍頻器）以小于 5.2ppb 的步進值進行此調節以符合廣播視頻要求。頻率裕量 特性 也有利于進行系統設計驗證測試 (DVT)，如標準合規性和系統時序裕量測試。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK61E0M | QFM (8) | 7.00mm x 5.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

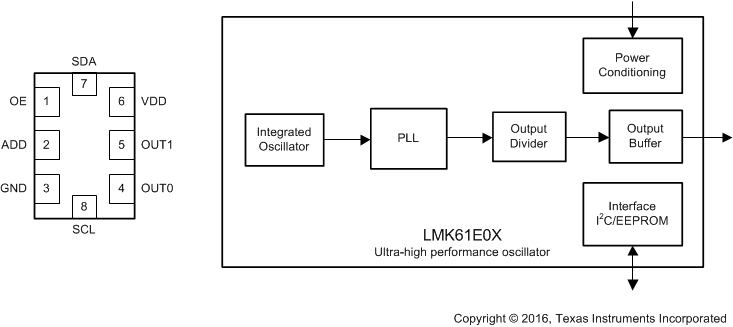

引腳分布和簡化框圖
