5.6 典型特性
VS = +15V，單電源，且 TA = 25°C（除非另有說明）

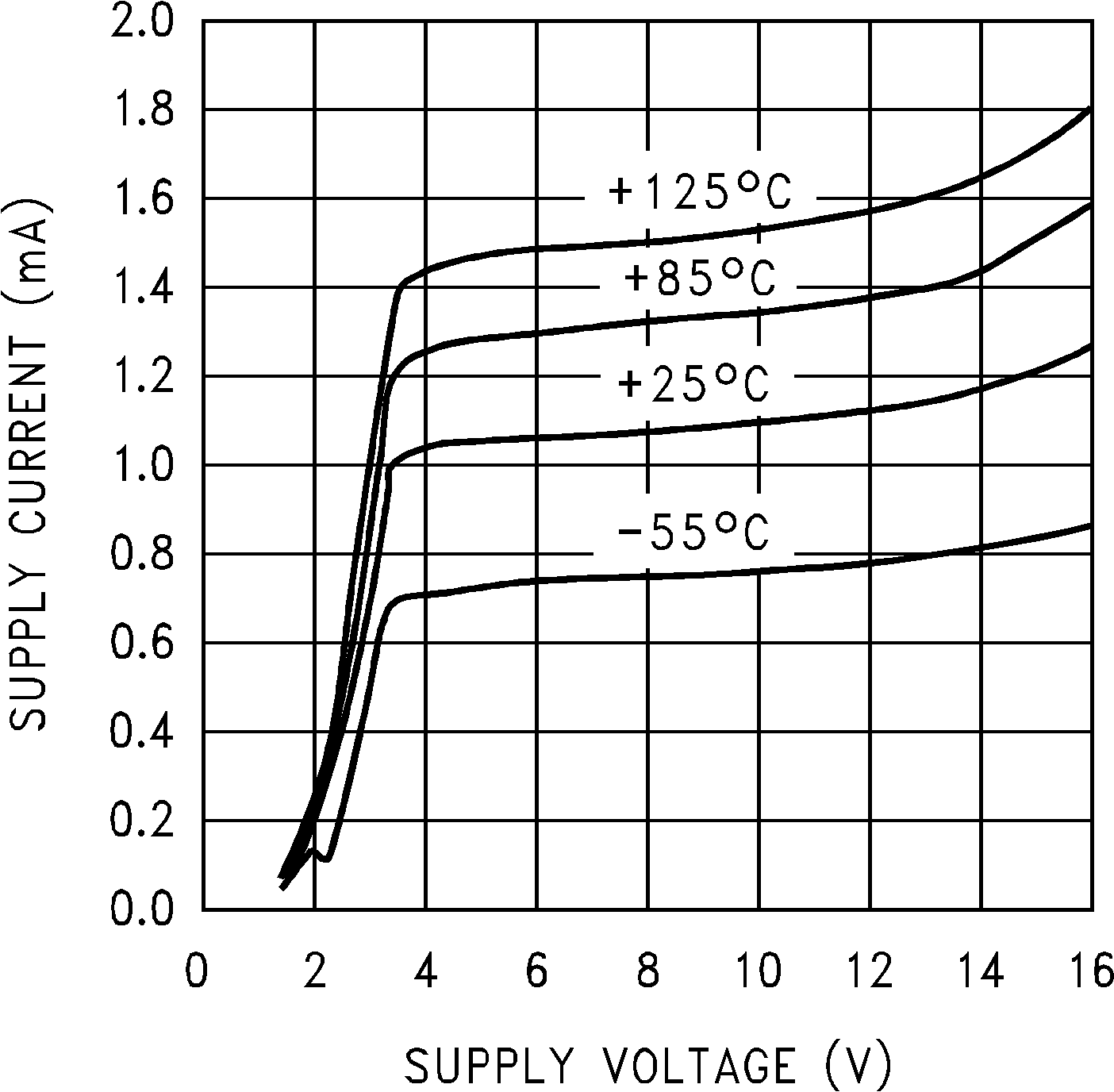

圖 5-1 電源電流與電源電壓間的關系

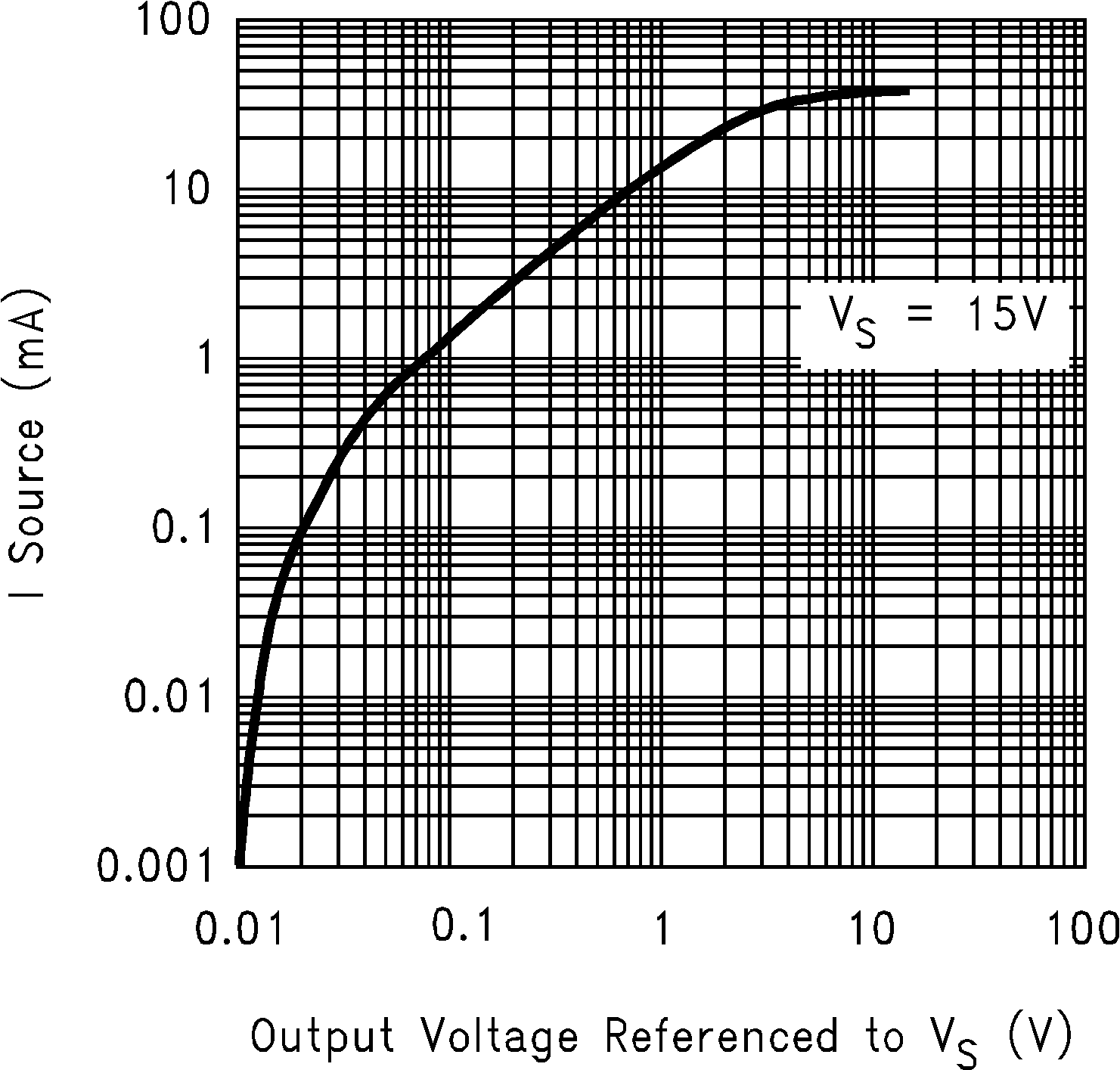

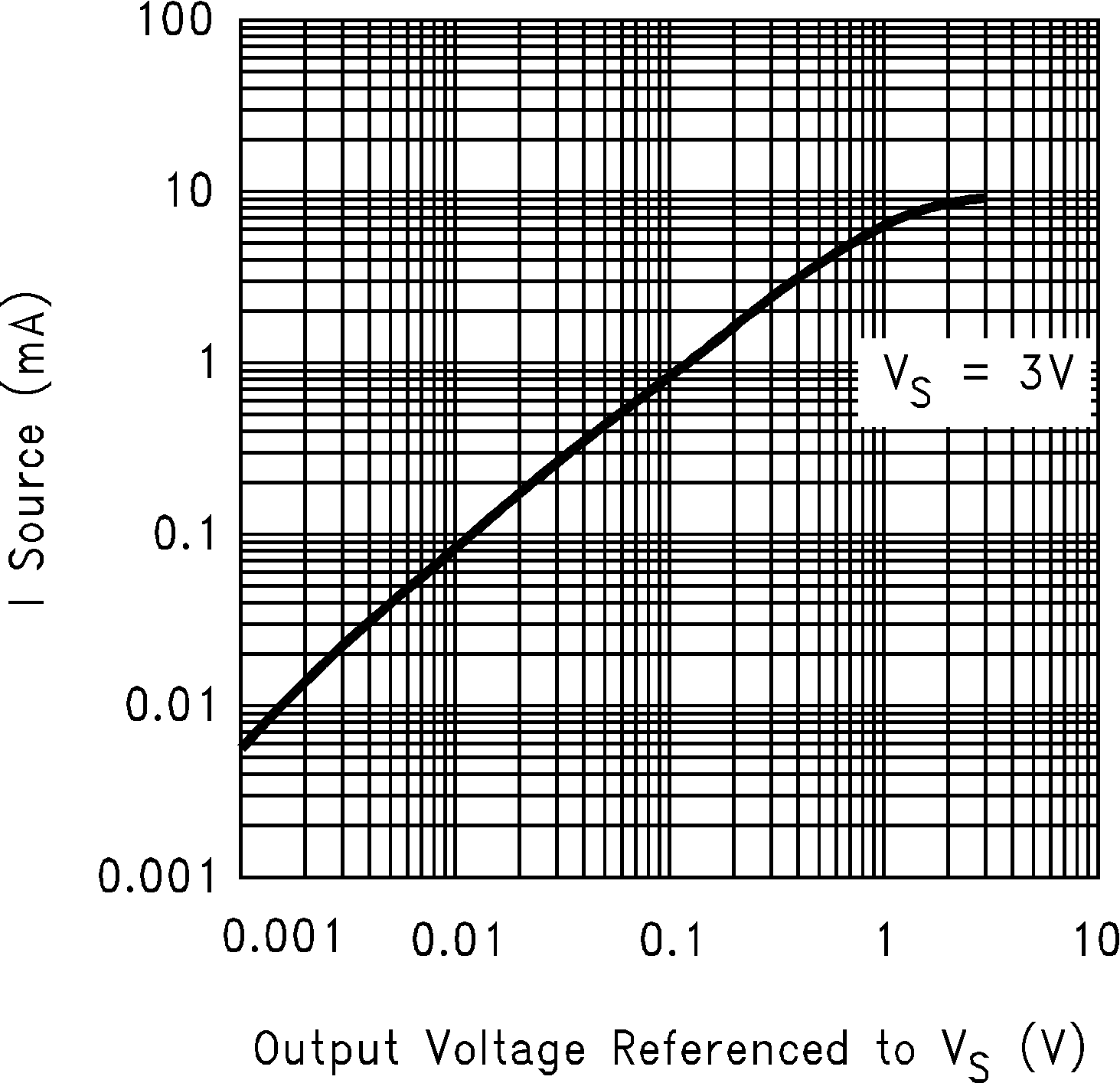

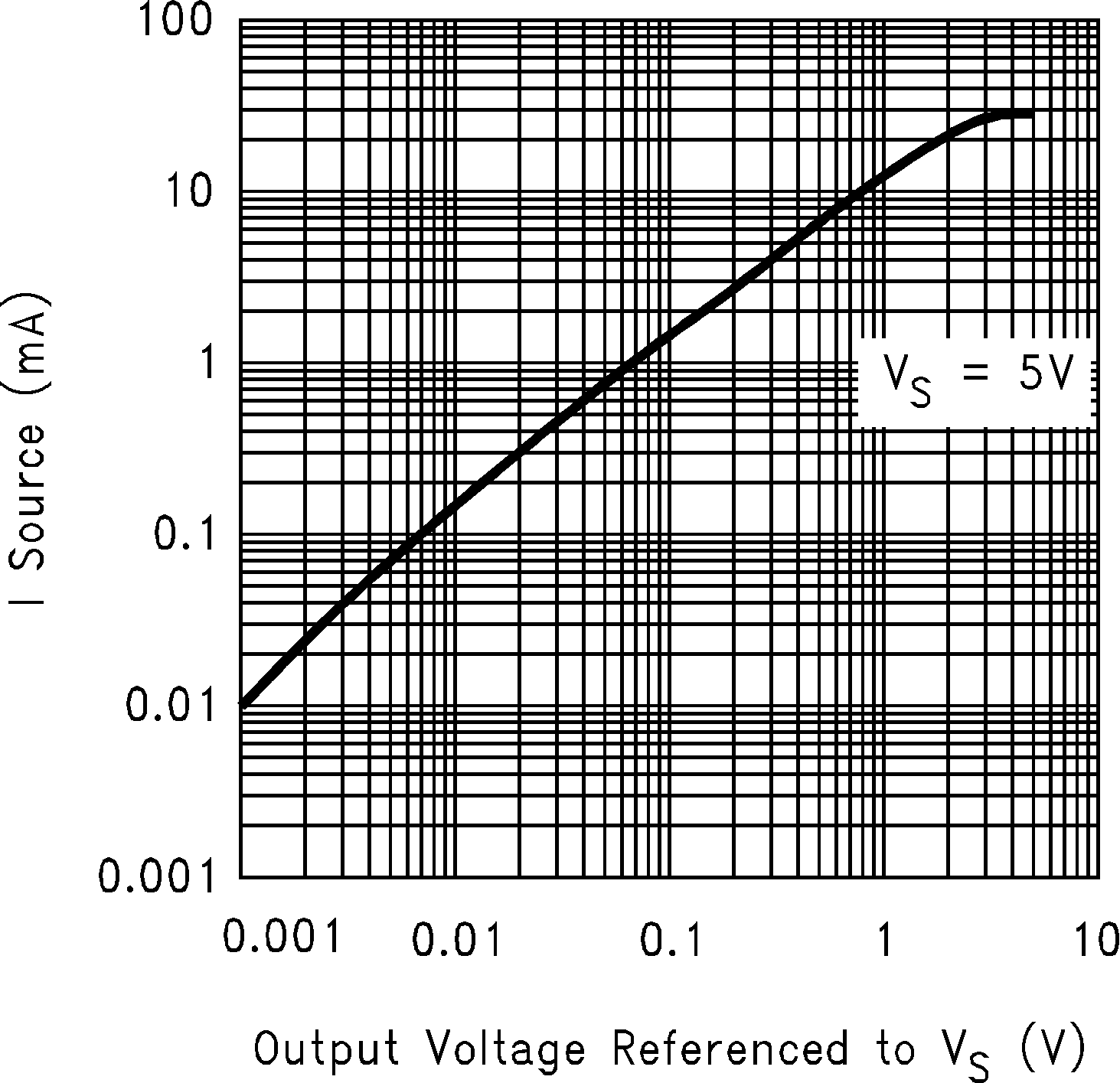

圖 5-3 拉電流與輸出電壓間的關系
圖 5-5 拉電流與輸出電壓間的關系

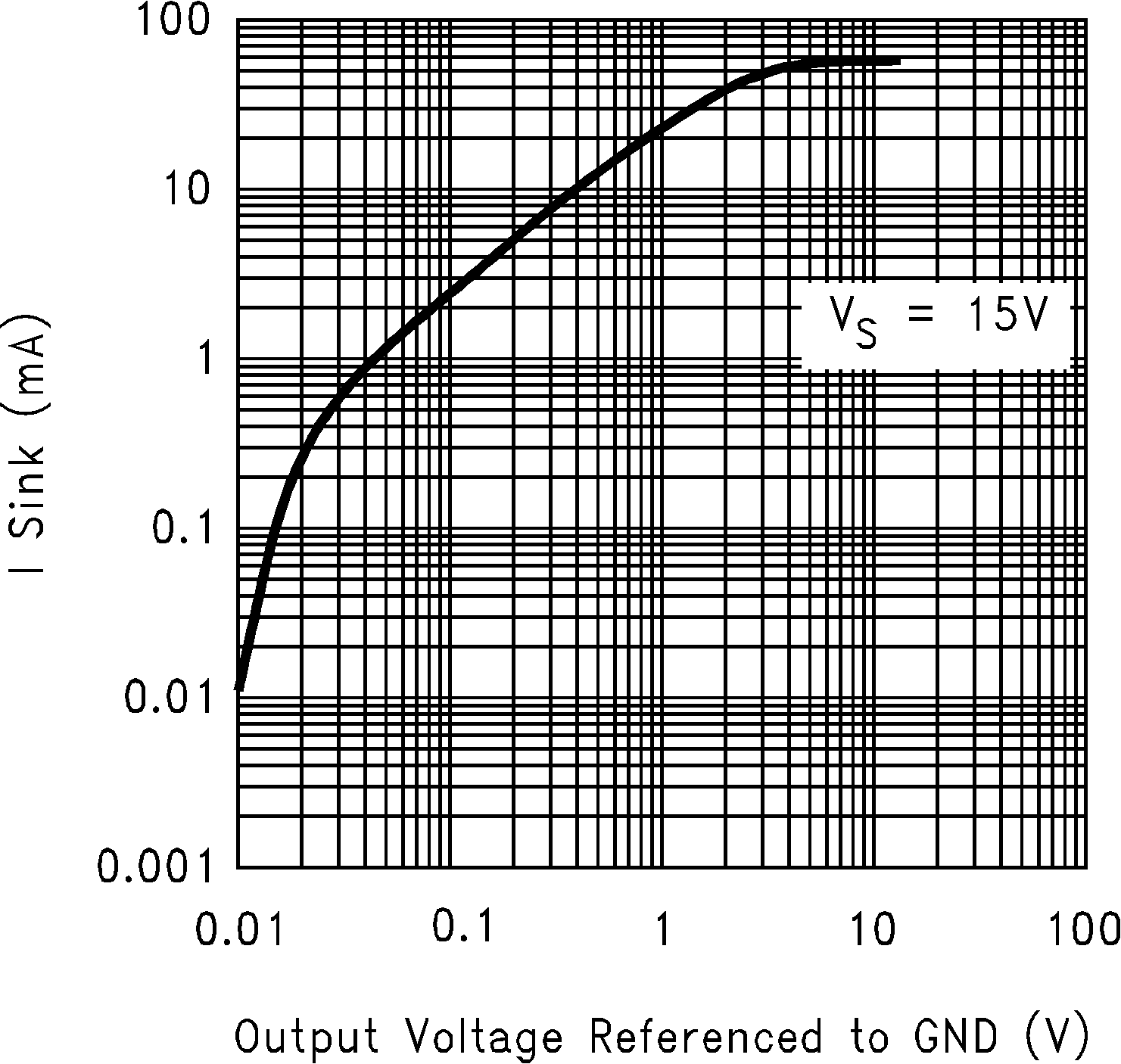

圖 5-7 灌電流與輸出電壓間的關系

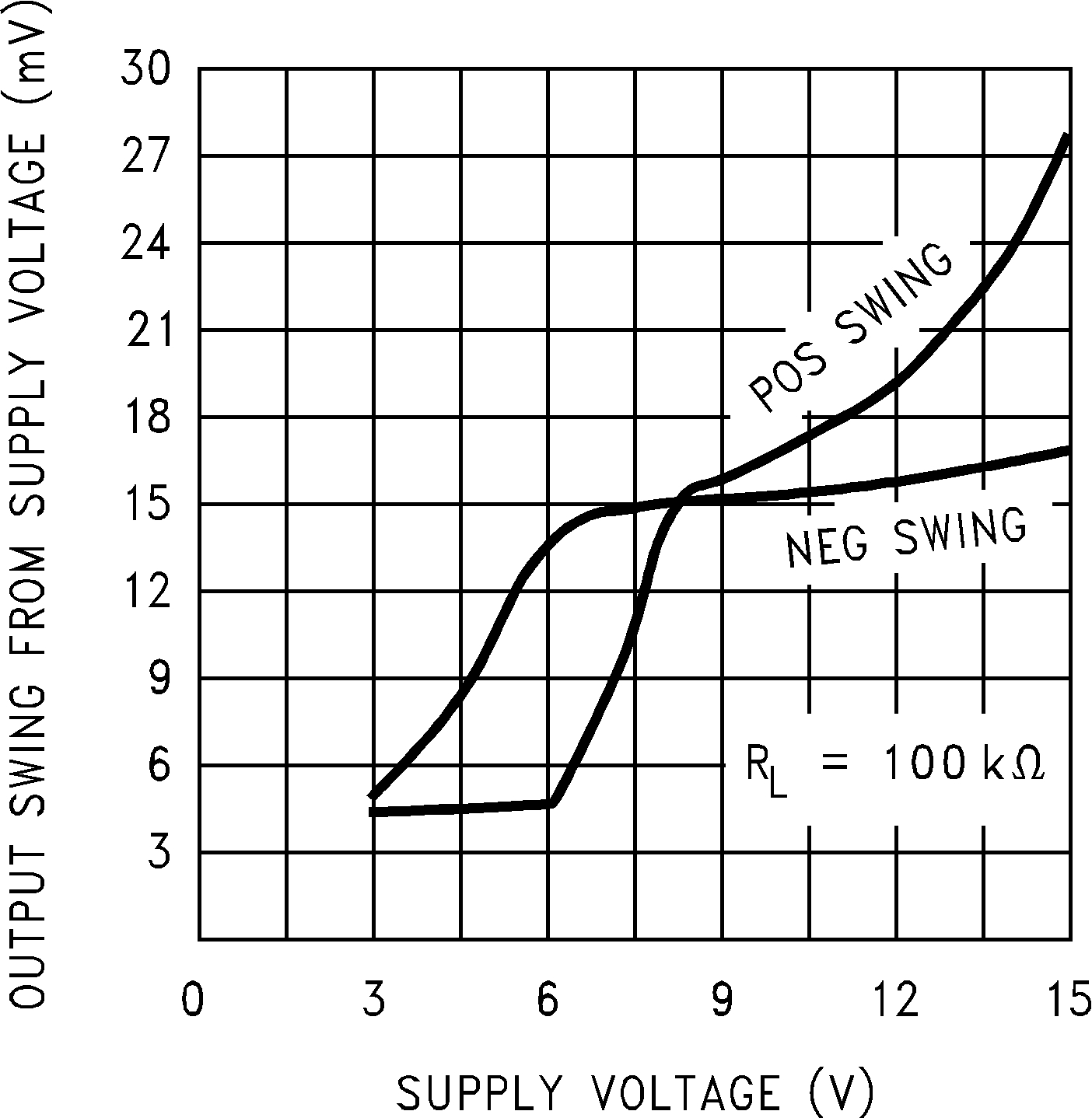

圖 5-9 輸出電壓擺幅與電源電壓間的關系

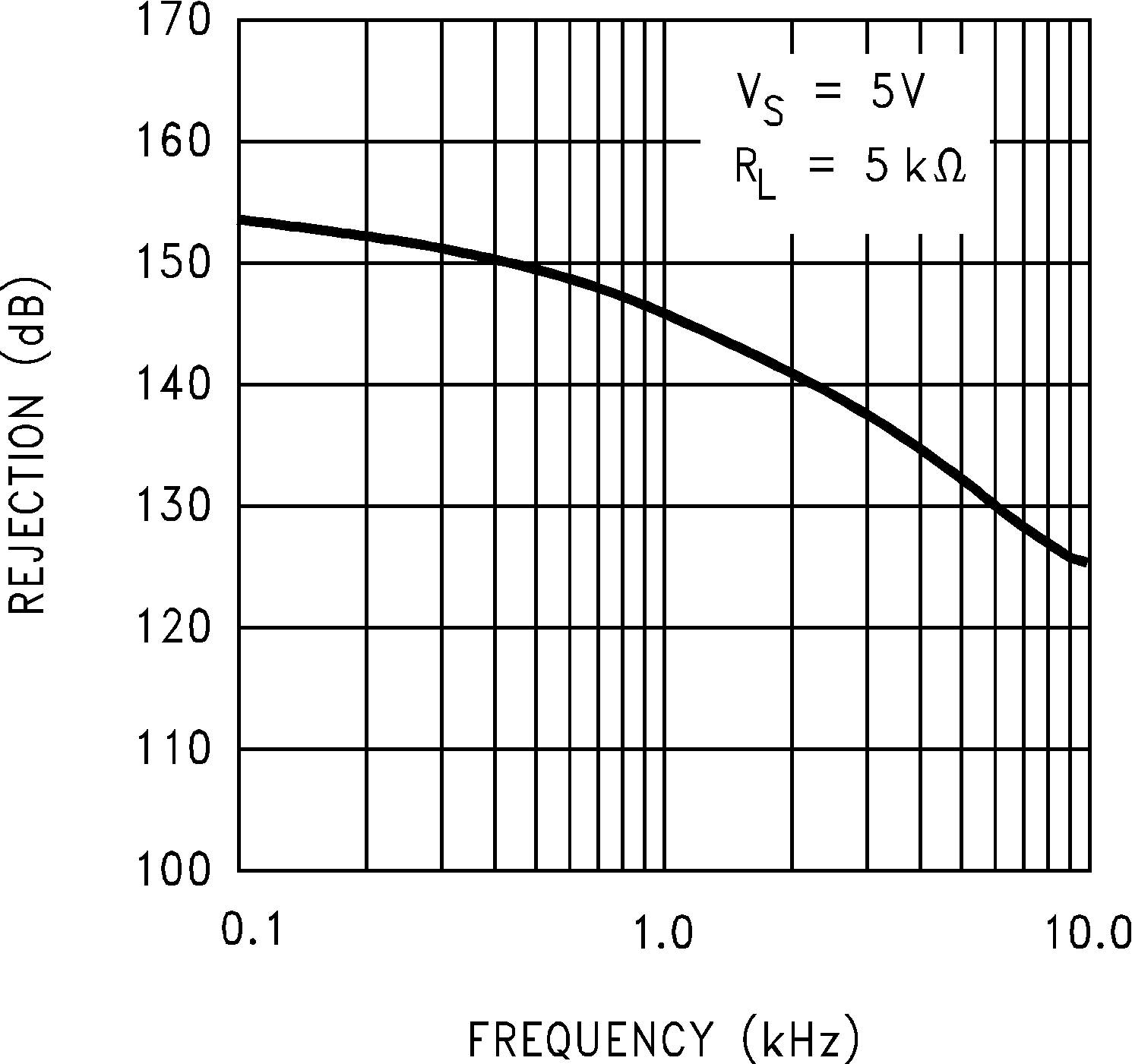

圖 5-11 串?dāng)_抑制與頻率間的關系

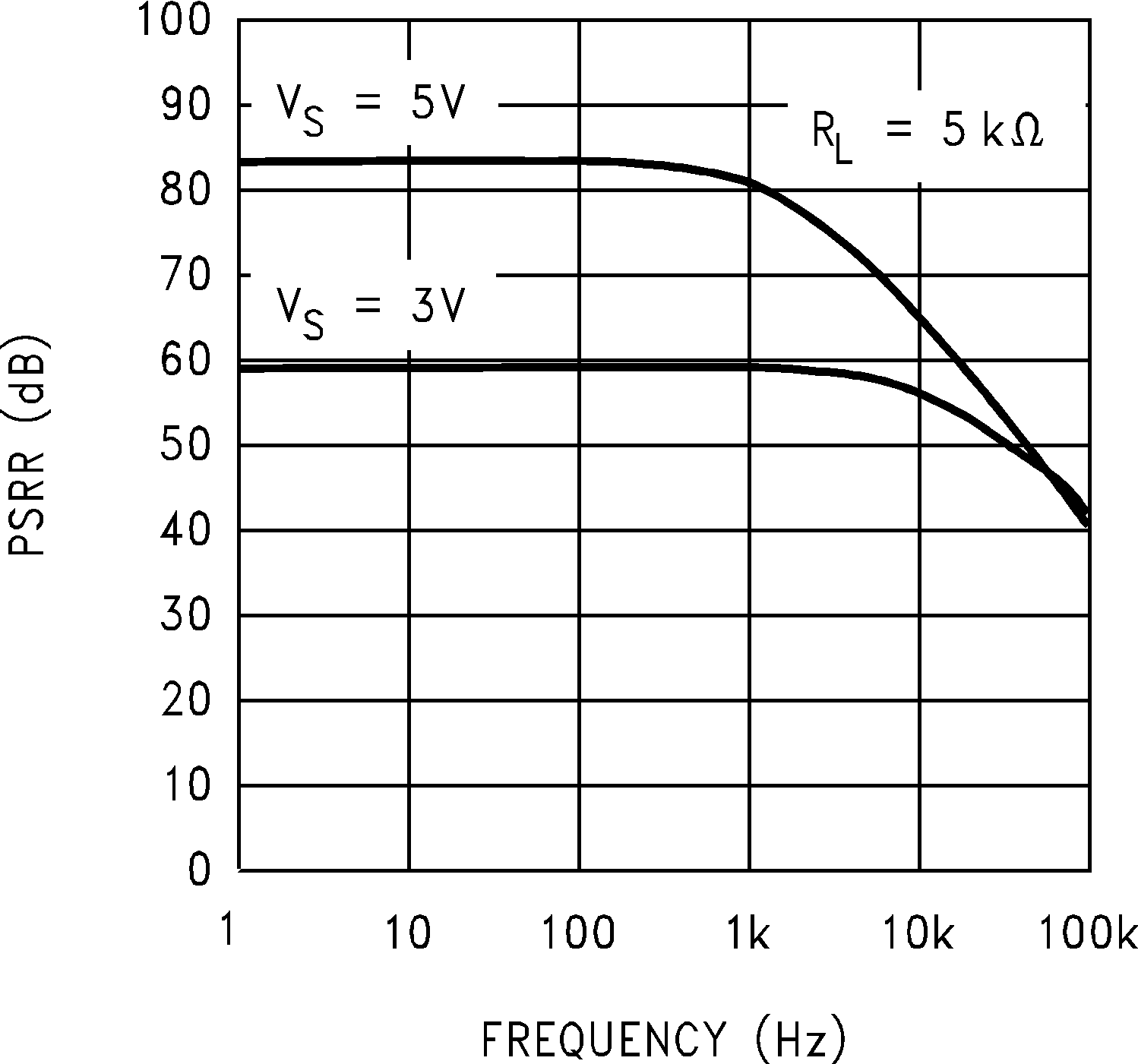

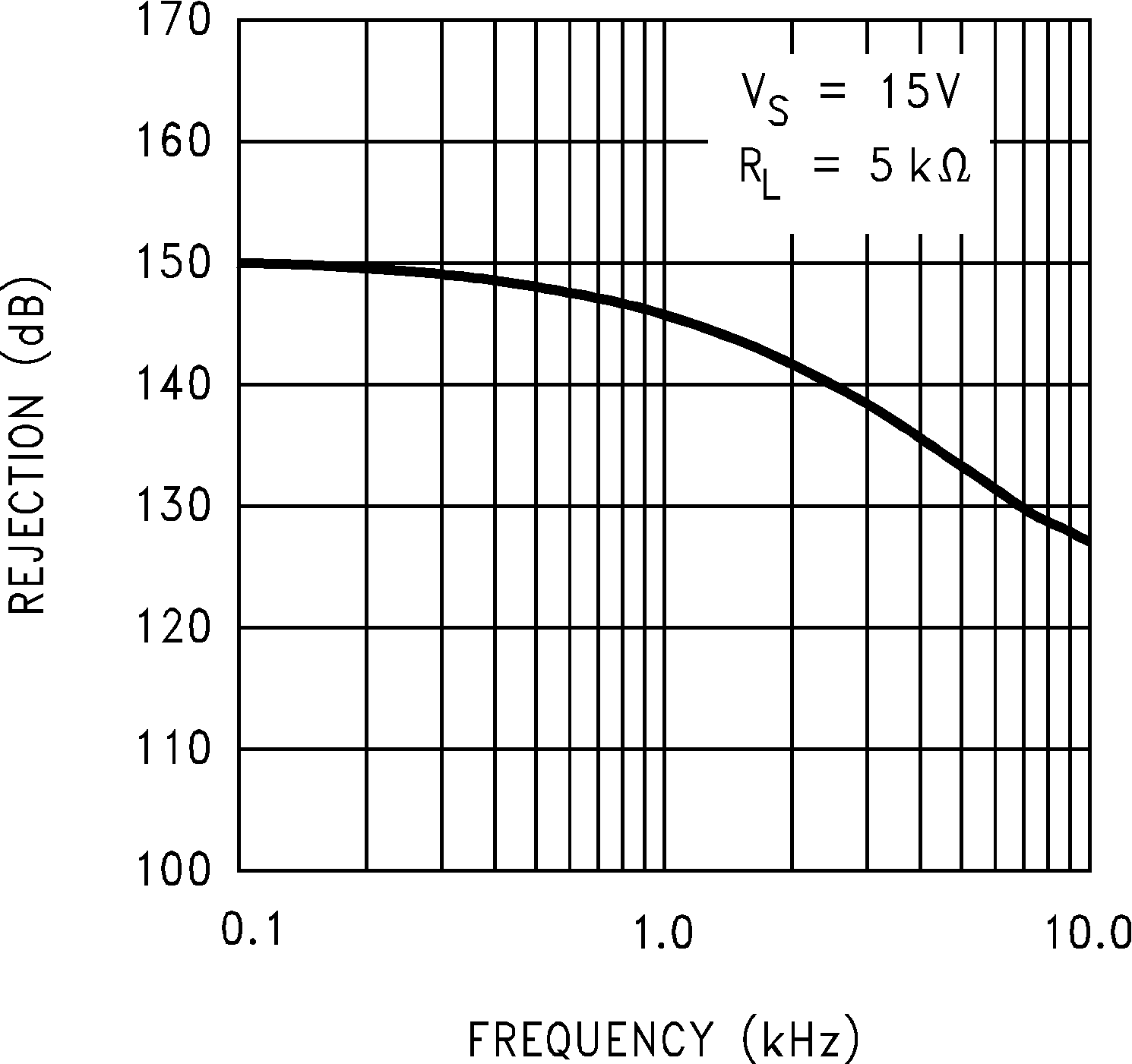

圖 5-13 正 PSRR 與頻率間的關系

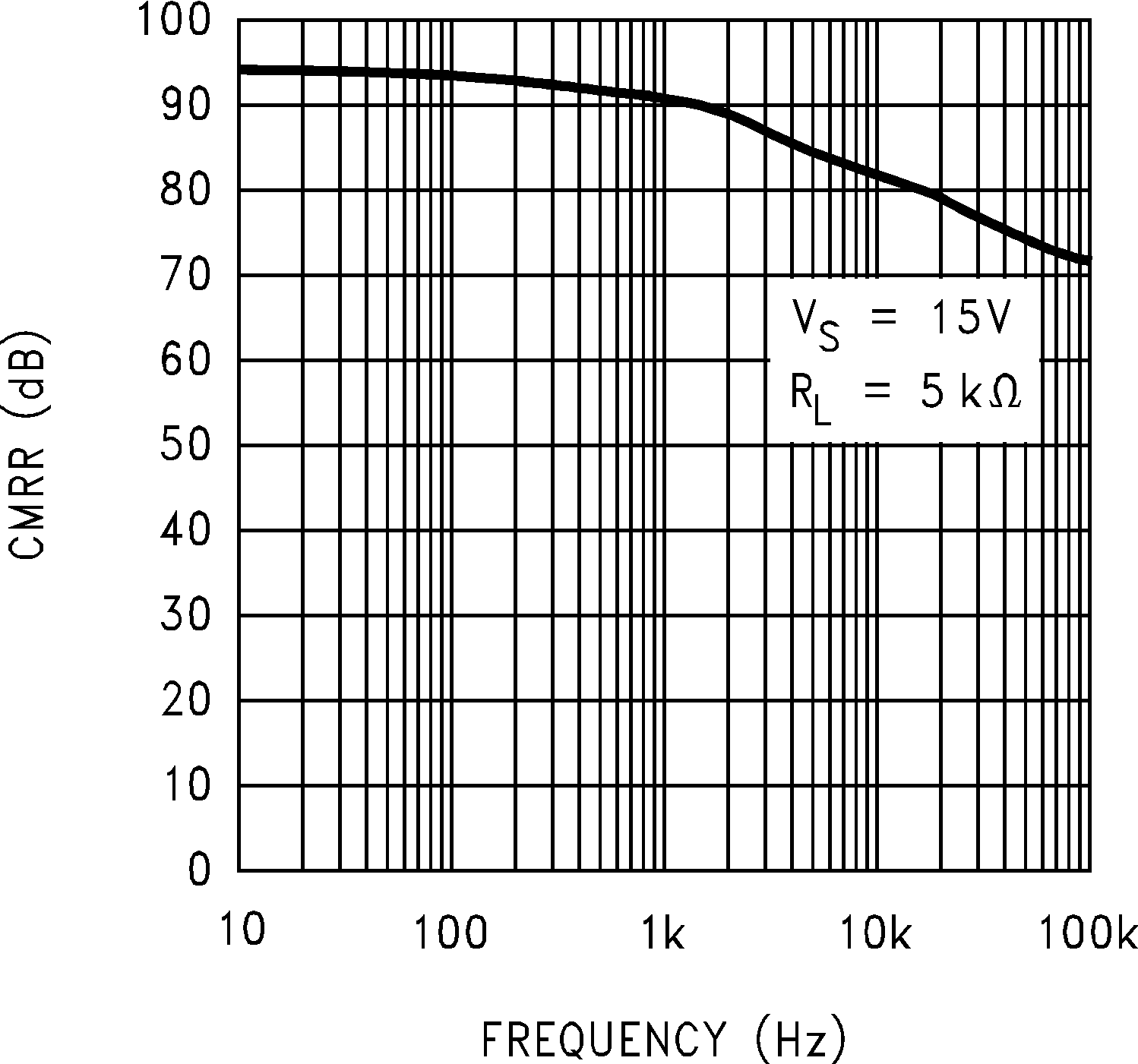

圖 5-15 CMRR 與頻率間的關系

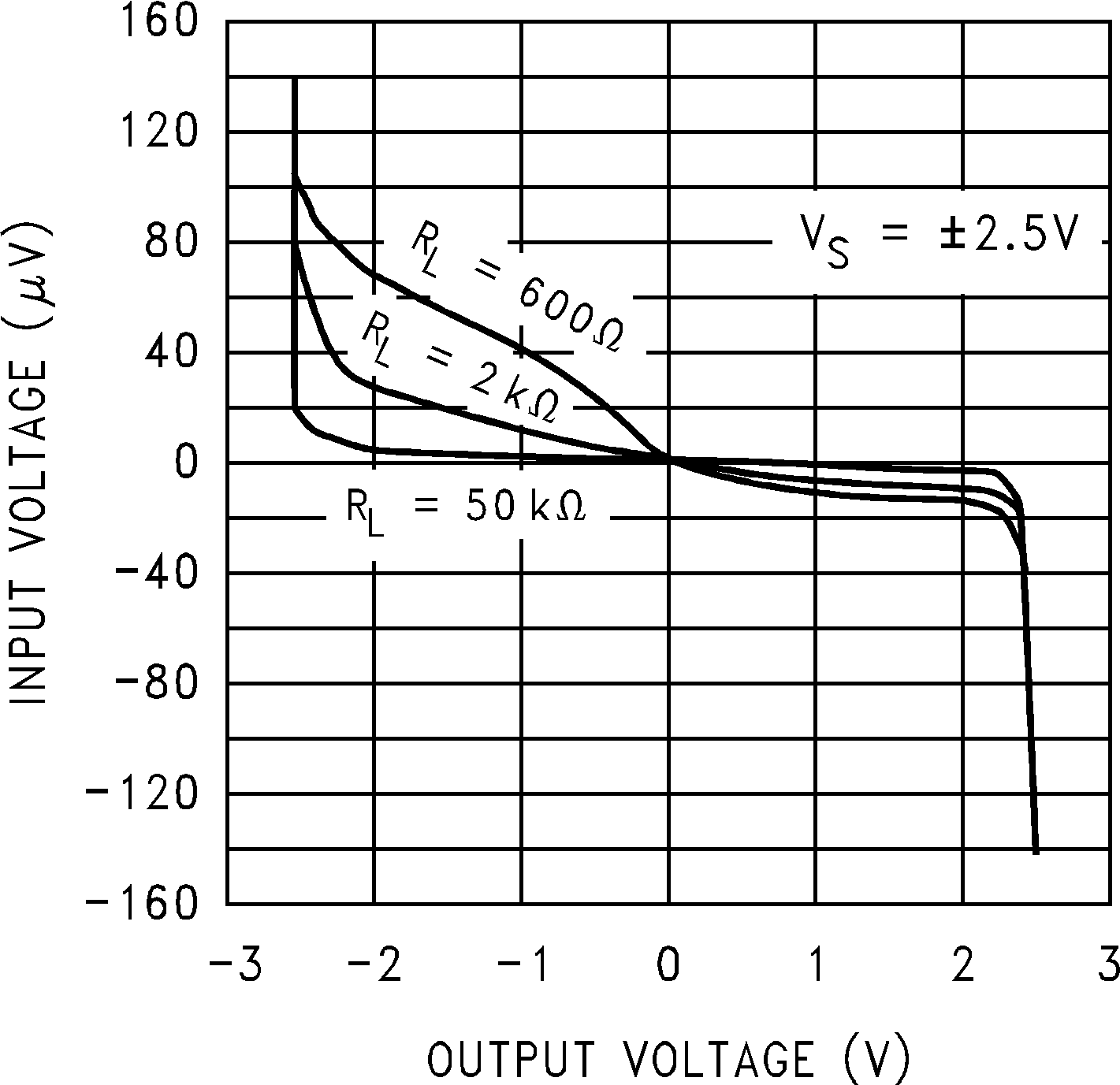

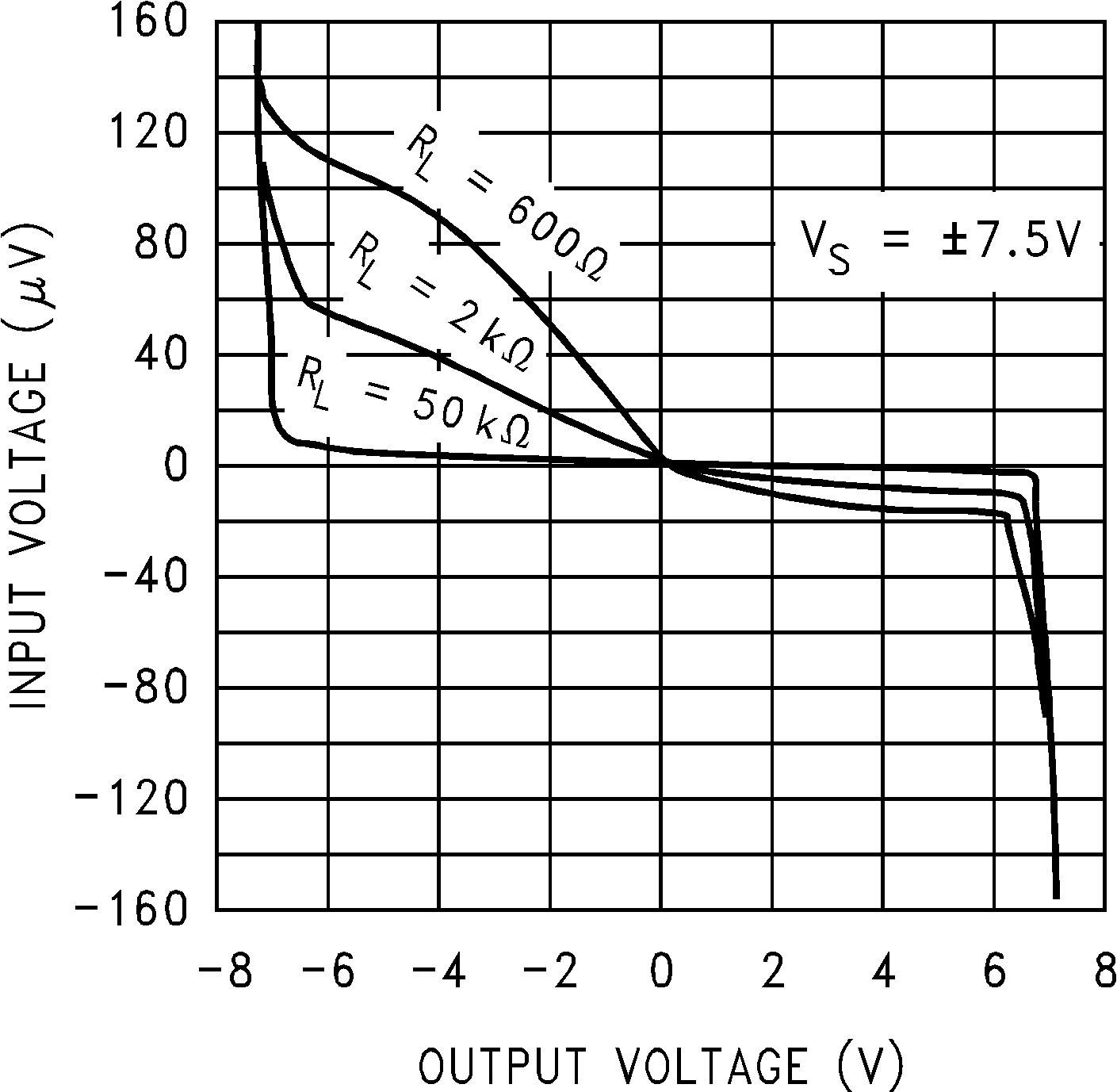

圖 5-17 輸入電壓與輸出電壓間的關系

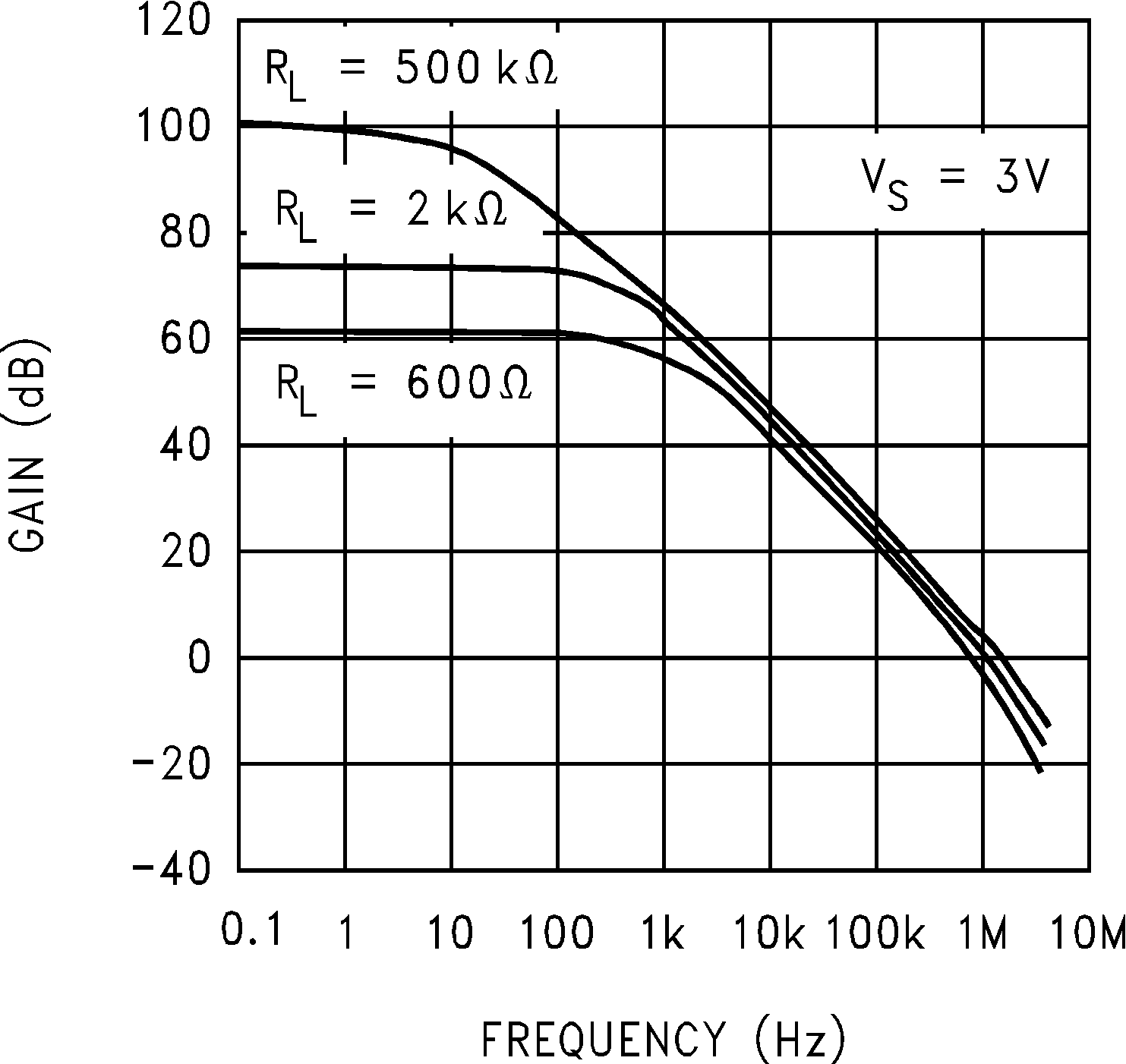

圖 5-19 開環頻率響應

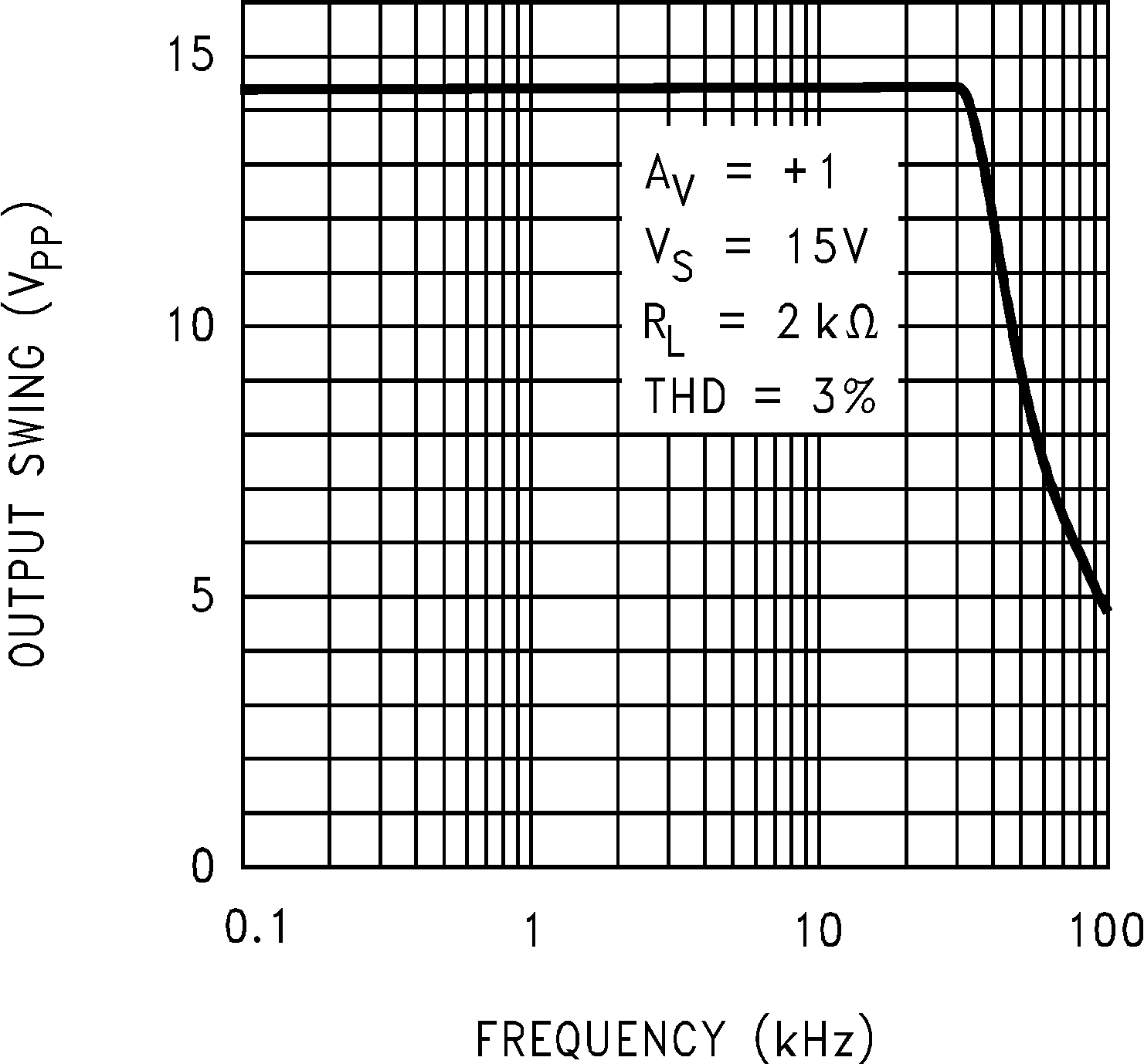

圖 5-21 最大輸出擺幅與頻率間的關系

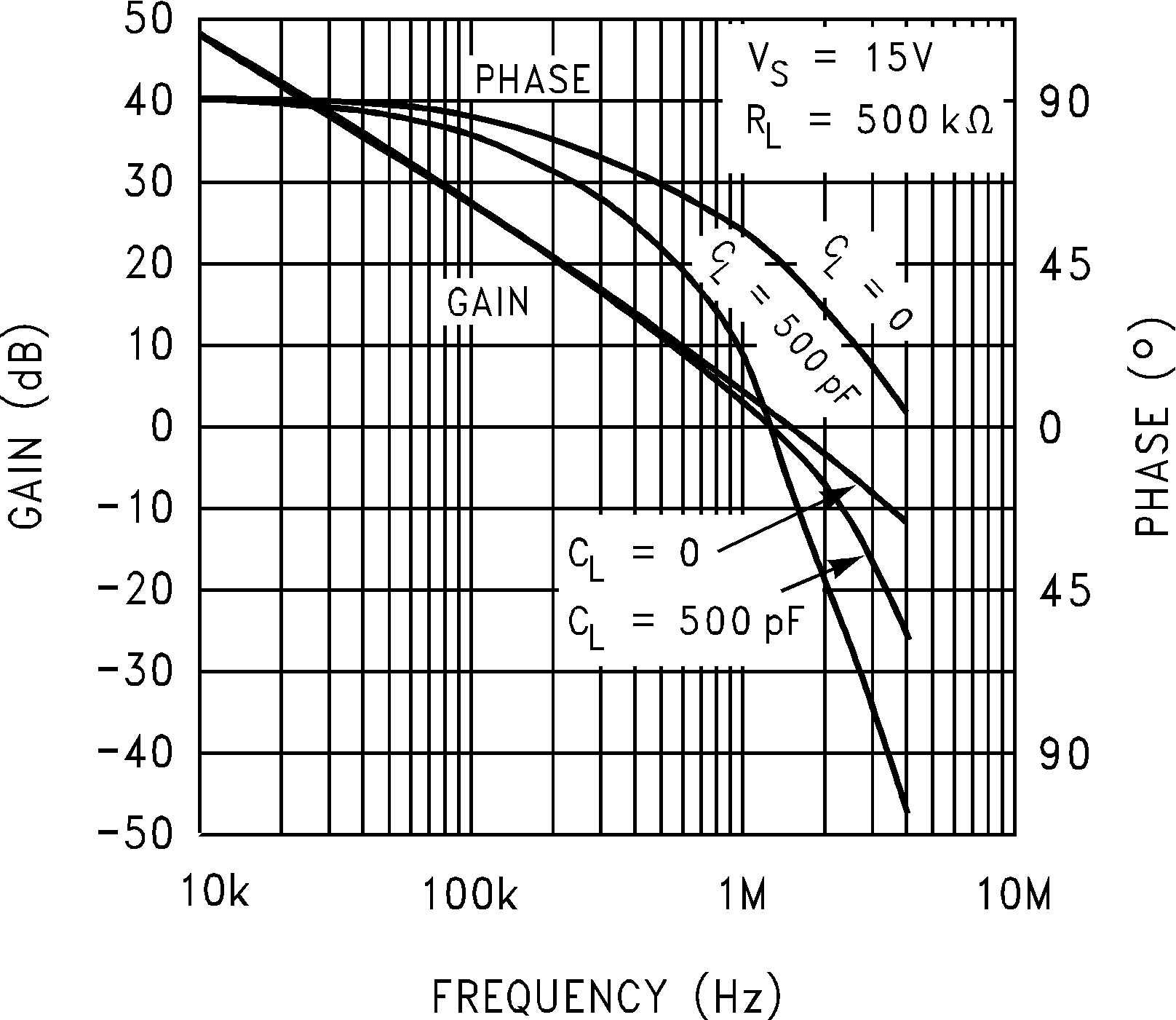

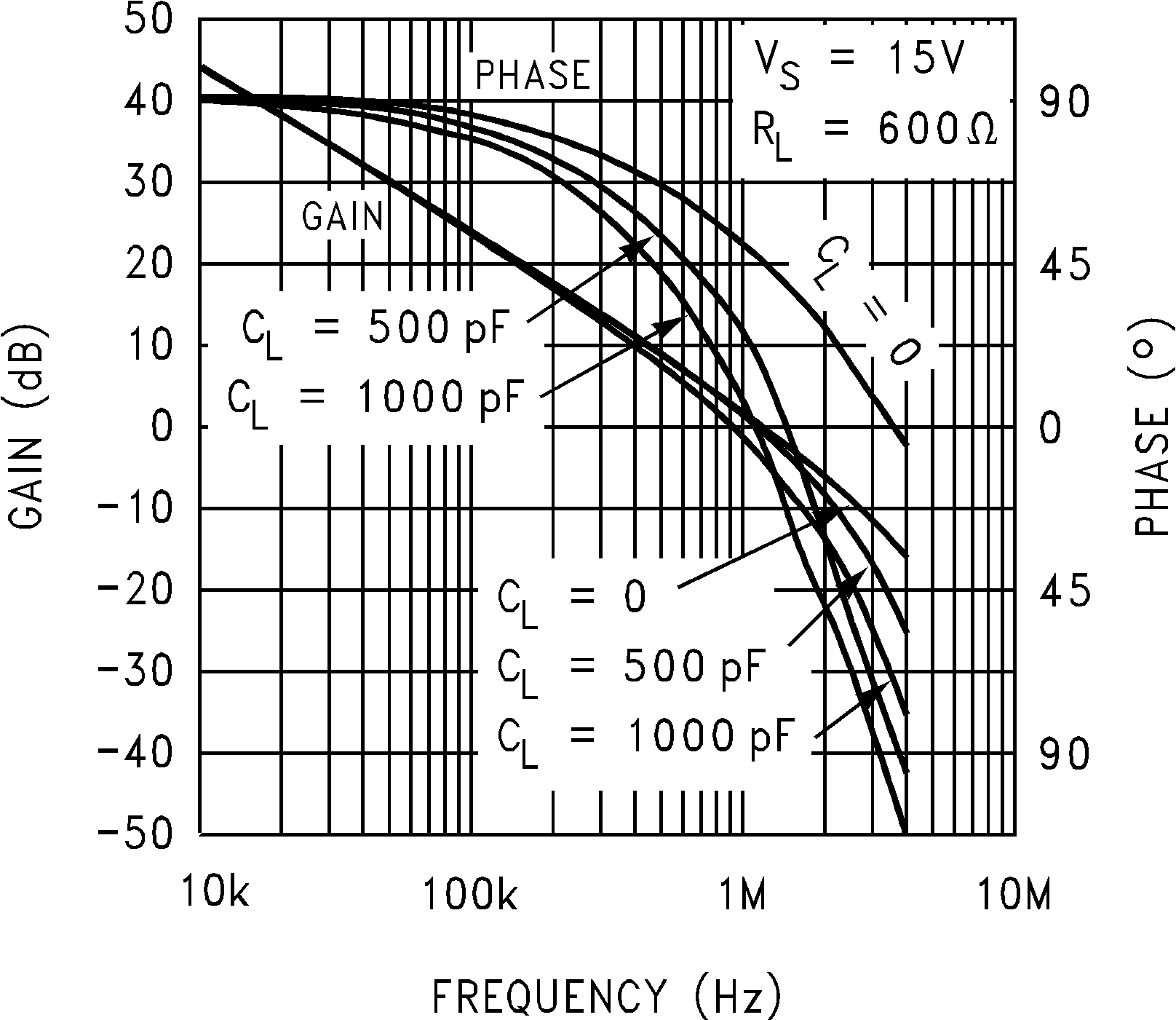

圖 5-23 增益和相位與容性負載間的關系

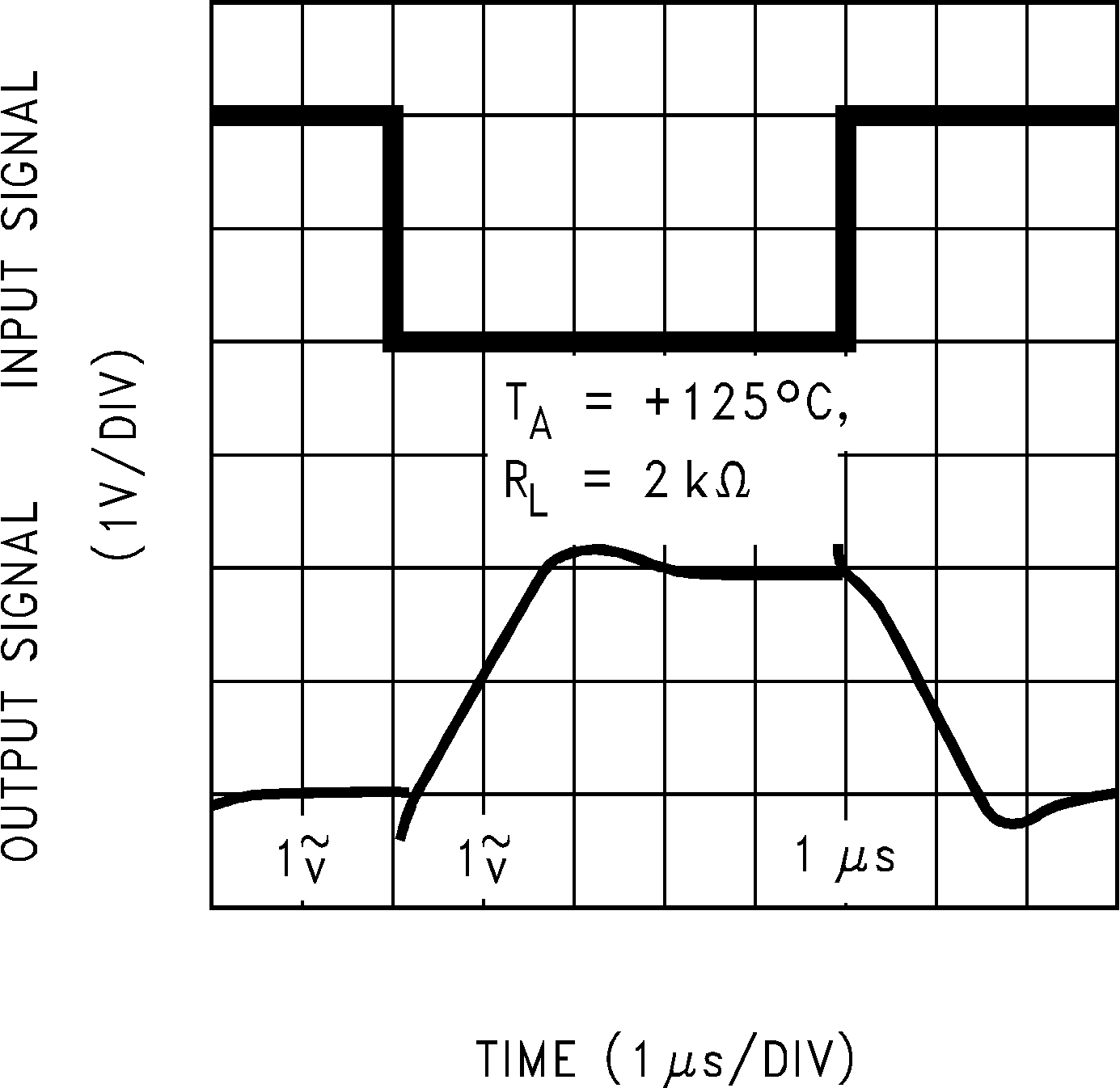

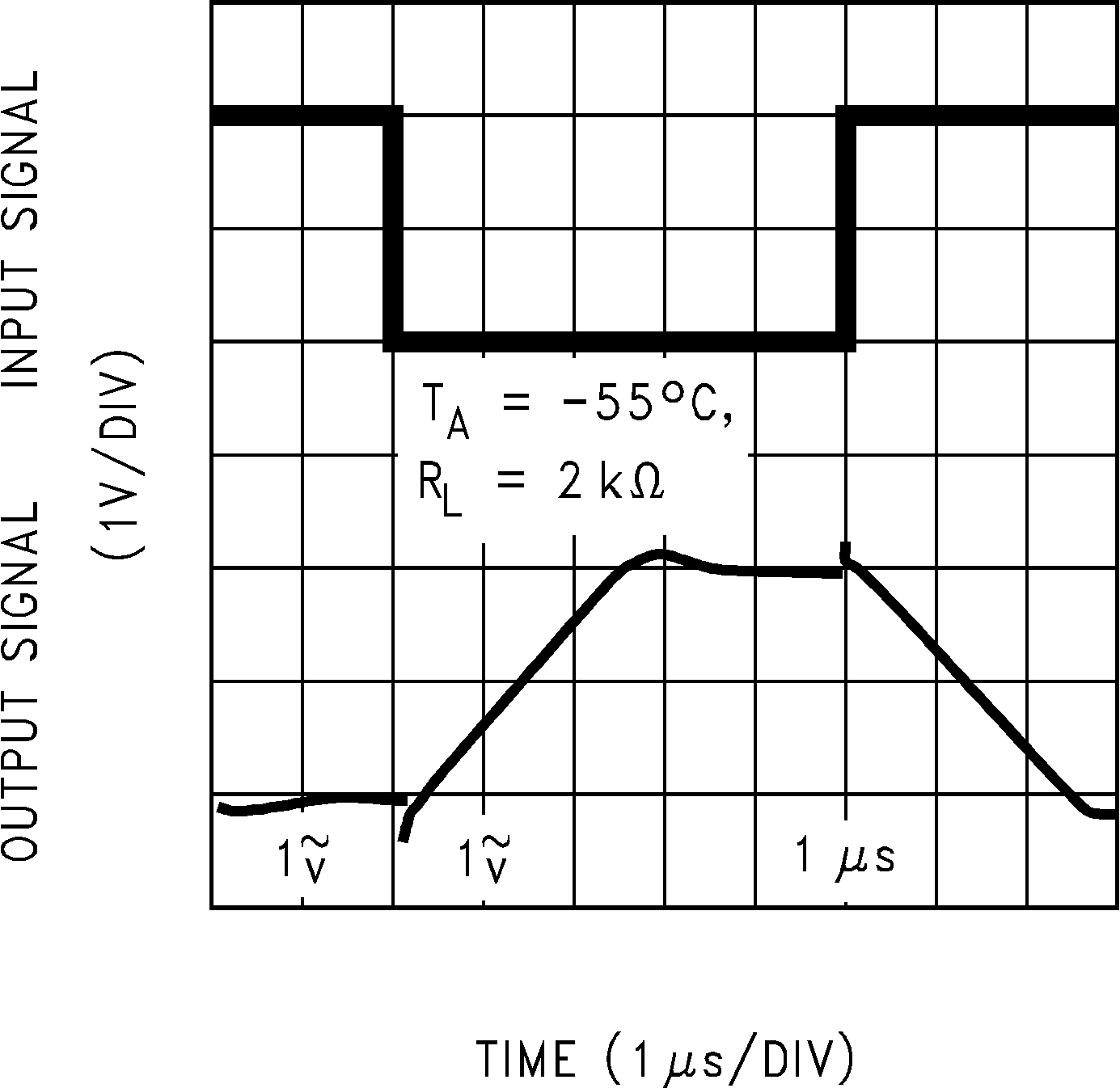

圖 5-25 同相大信號脈沖響應
圖 5-27 同相大信號脈沖響應

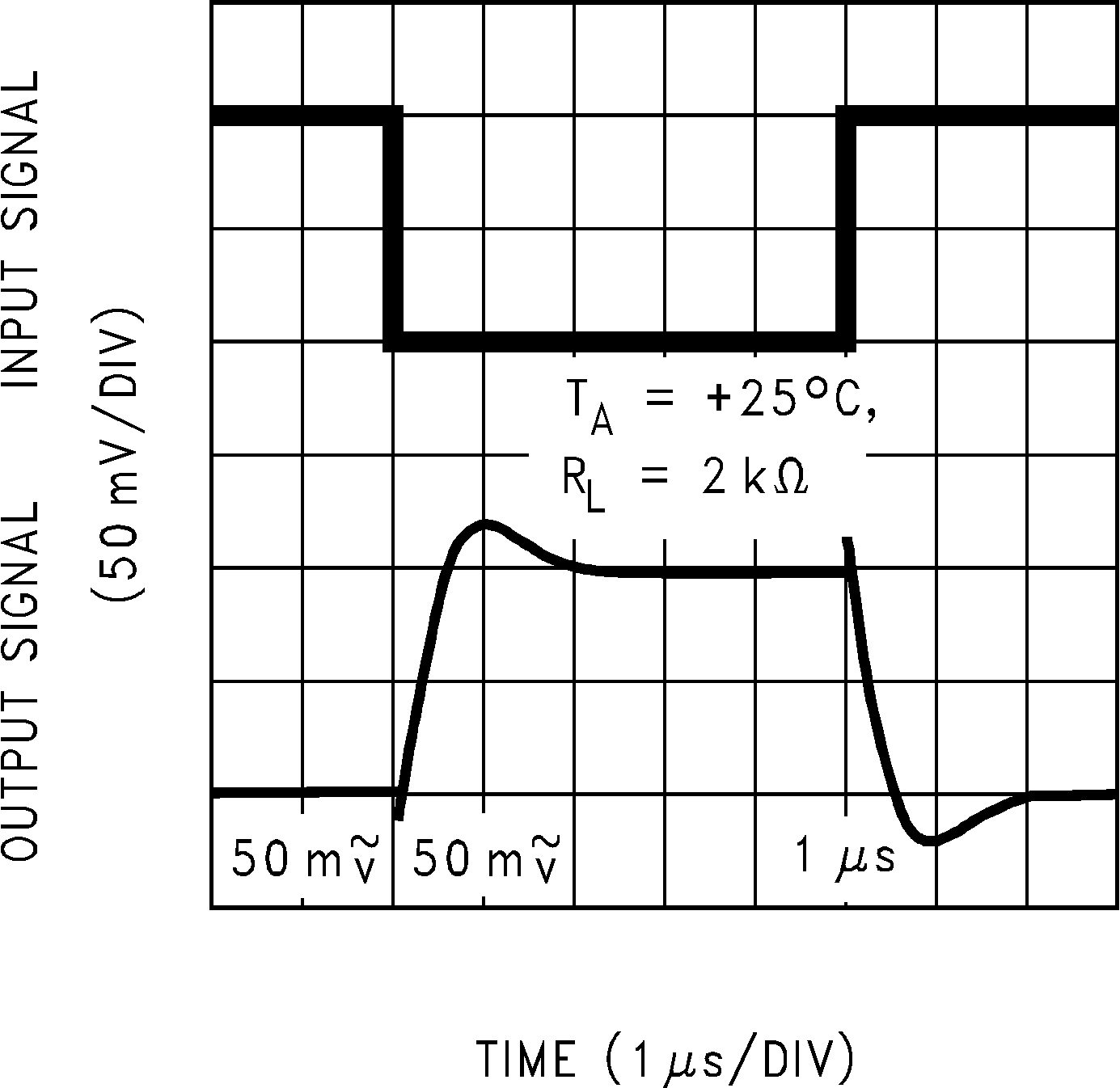

圖 5-29 同相小信號脈沖響應

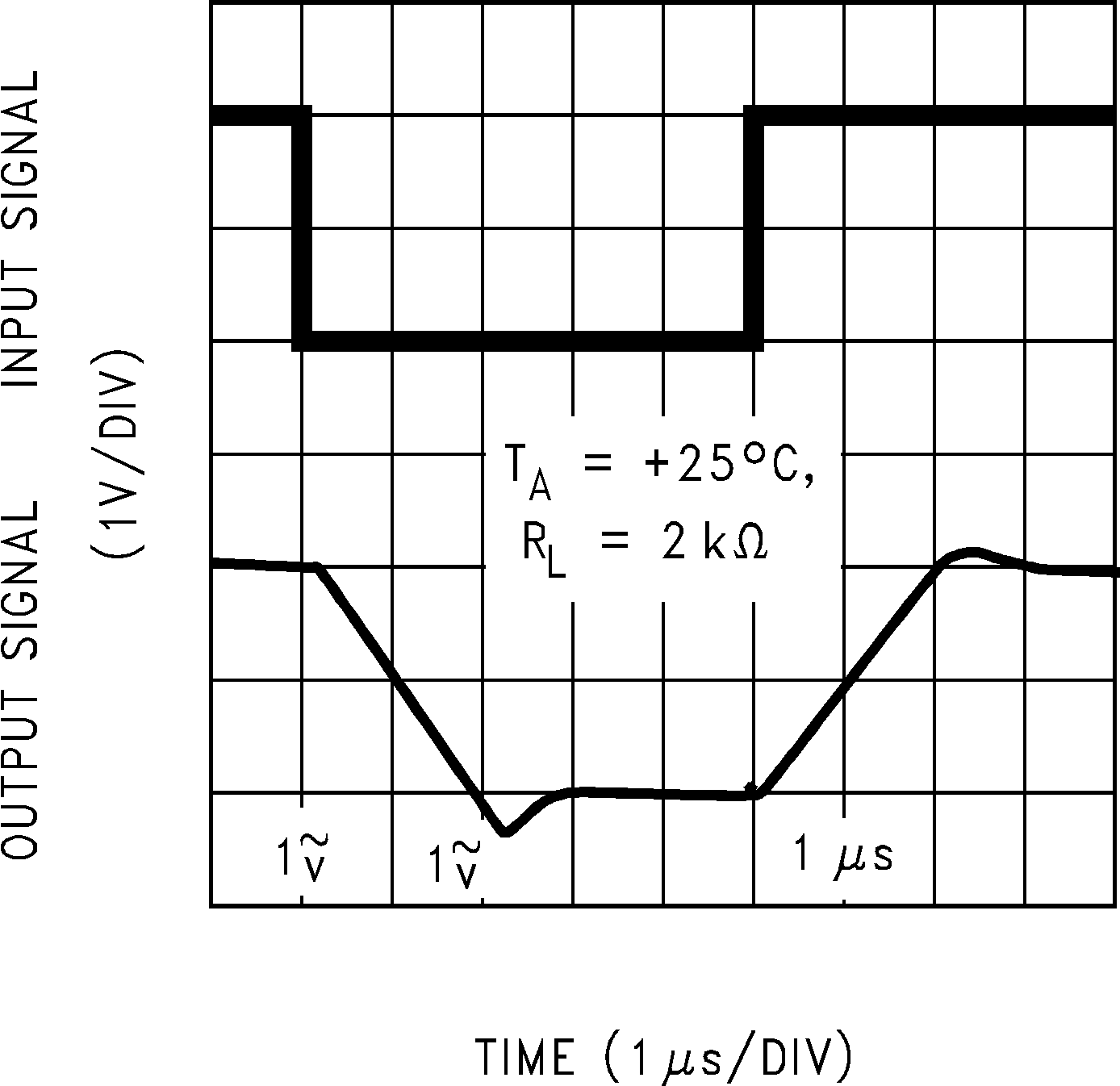

圖 5-31 反相大信號脈沖響應

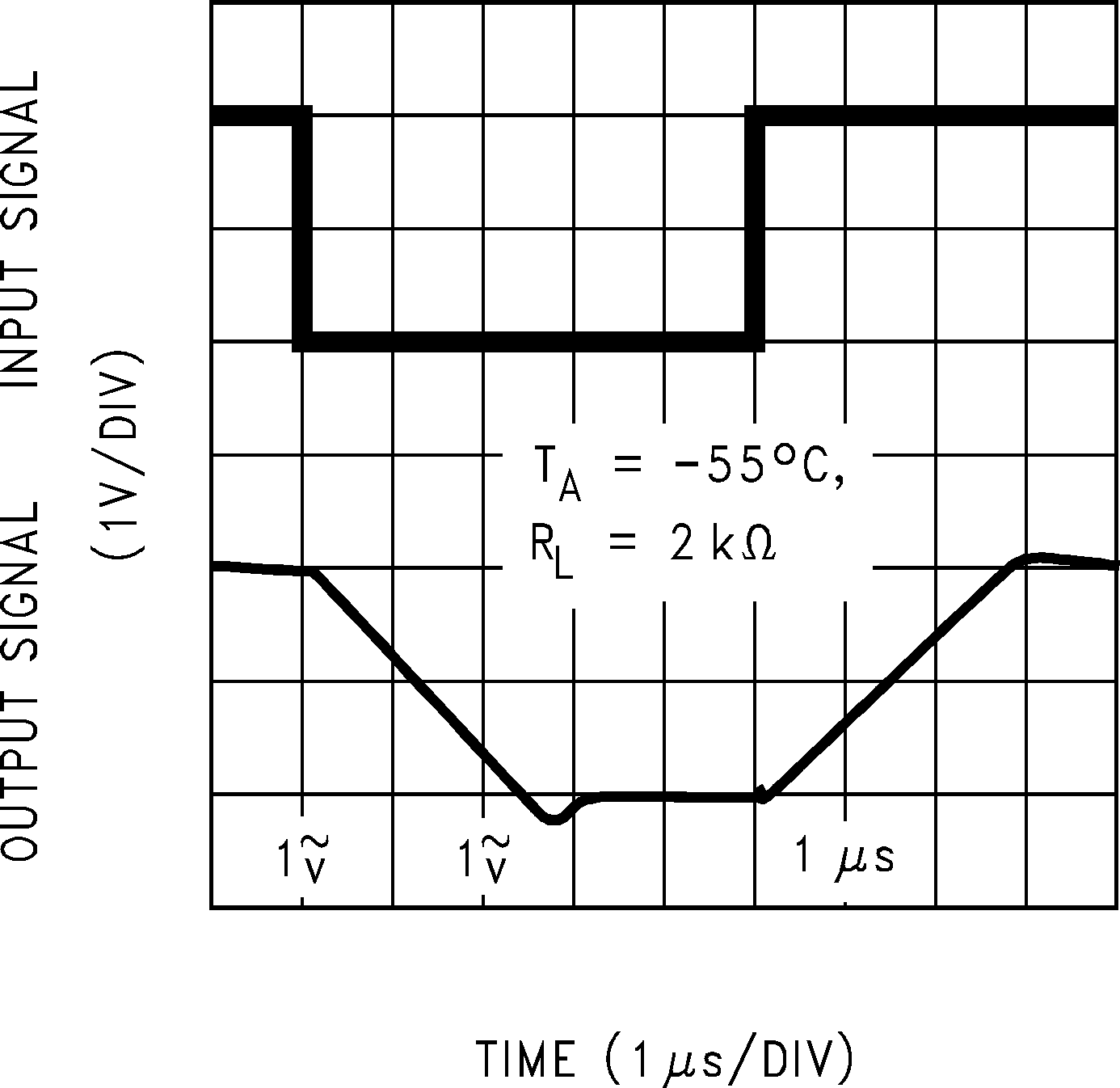

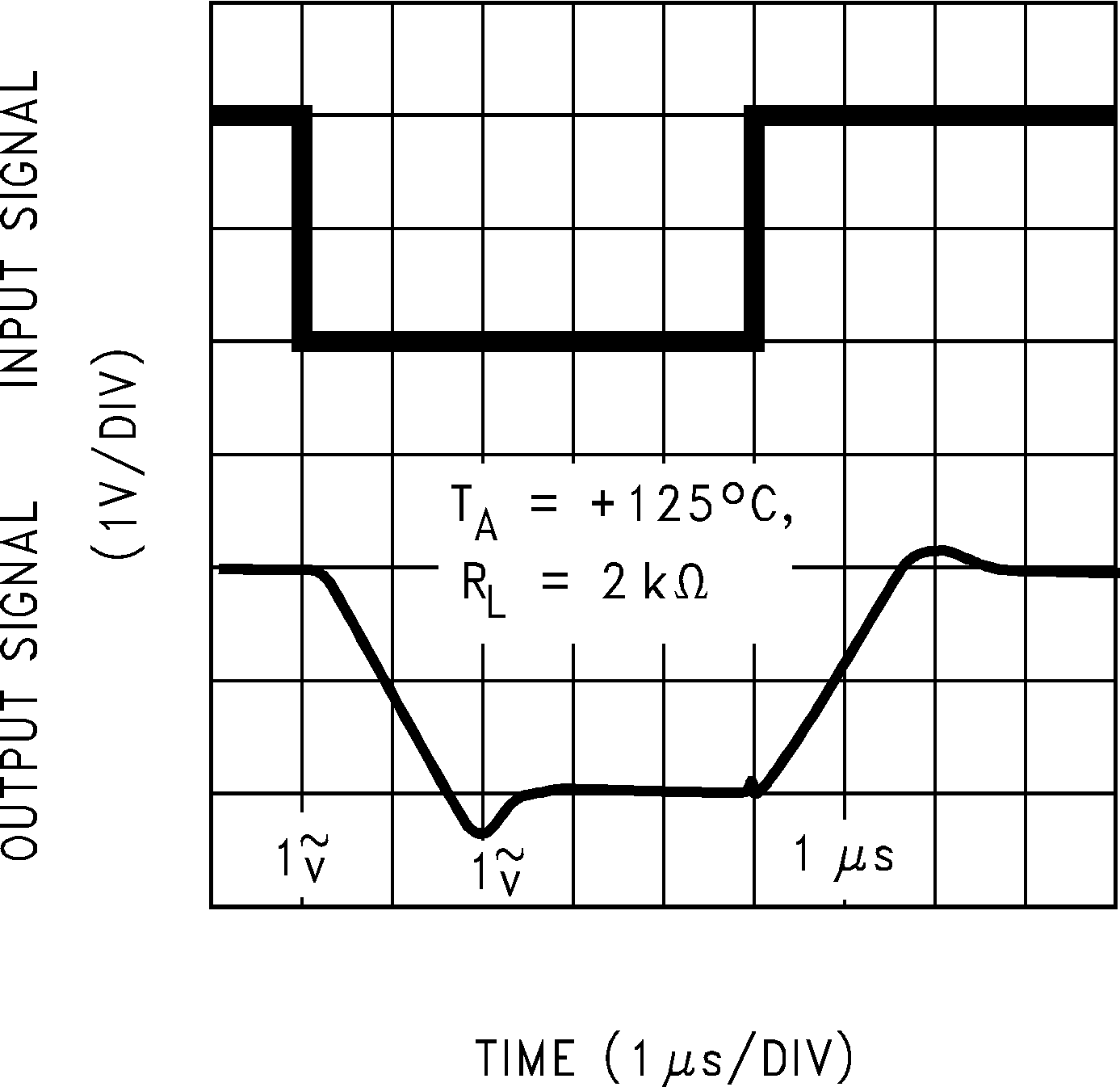

圖 5-33 反相大信號脈沖響應

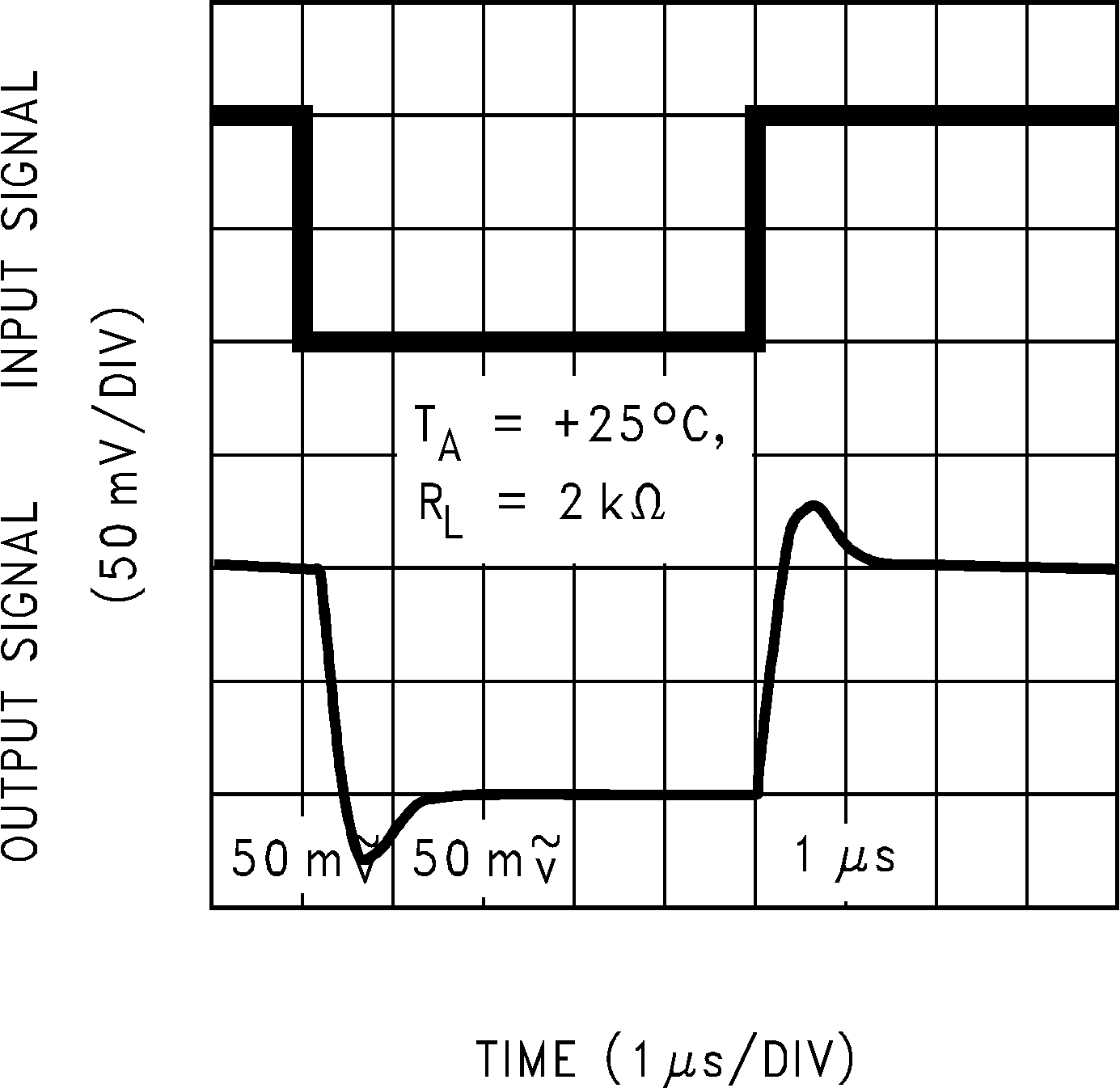

圖 5-35 反相小信號脈沖響應

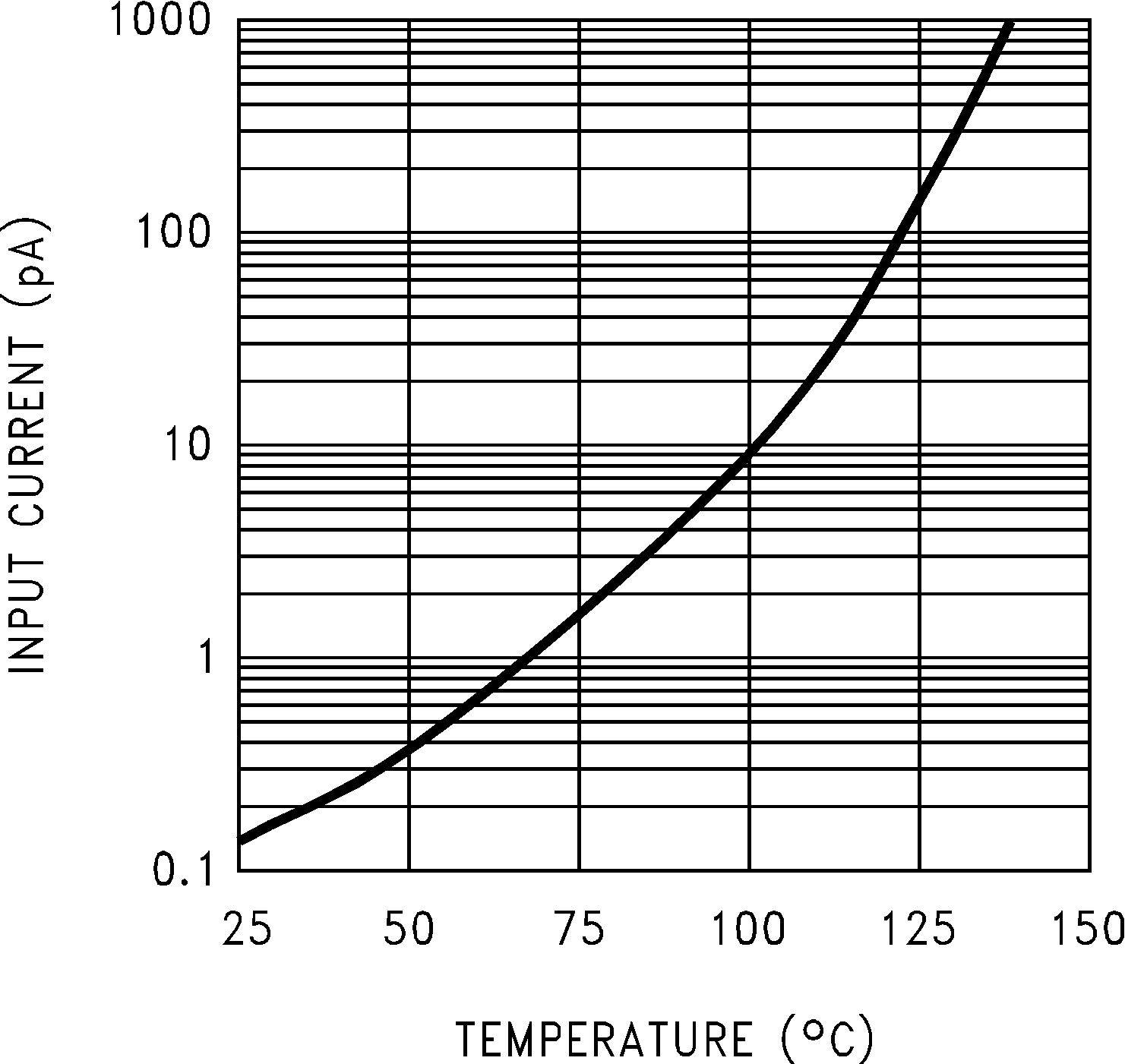

圖 5-2 輸入電流與溫度間的關系
圖 5-4 拉電流與輸出電壓間的關系

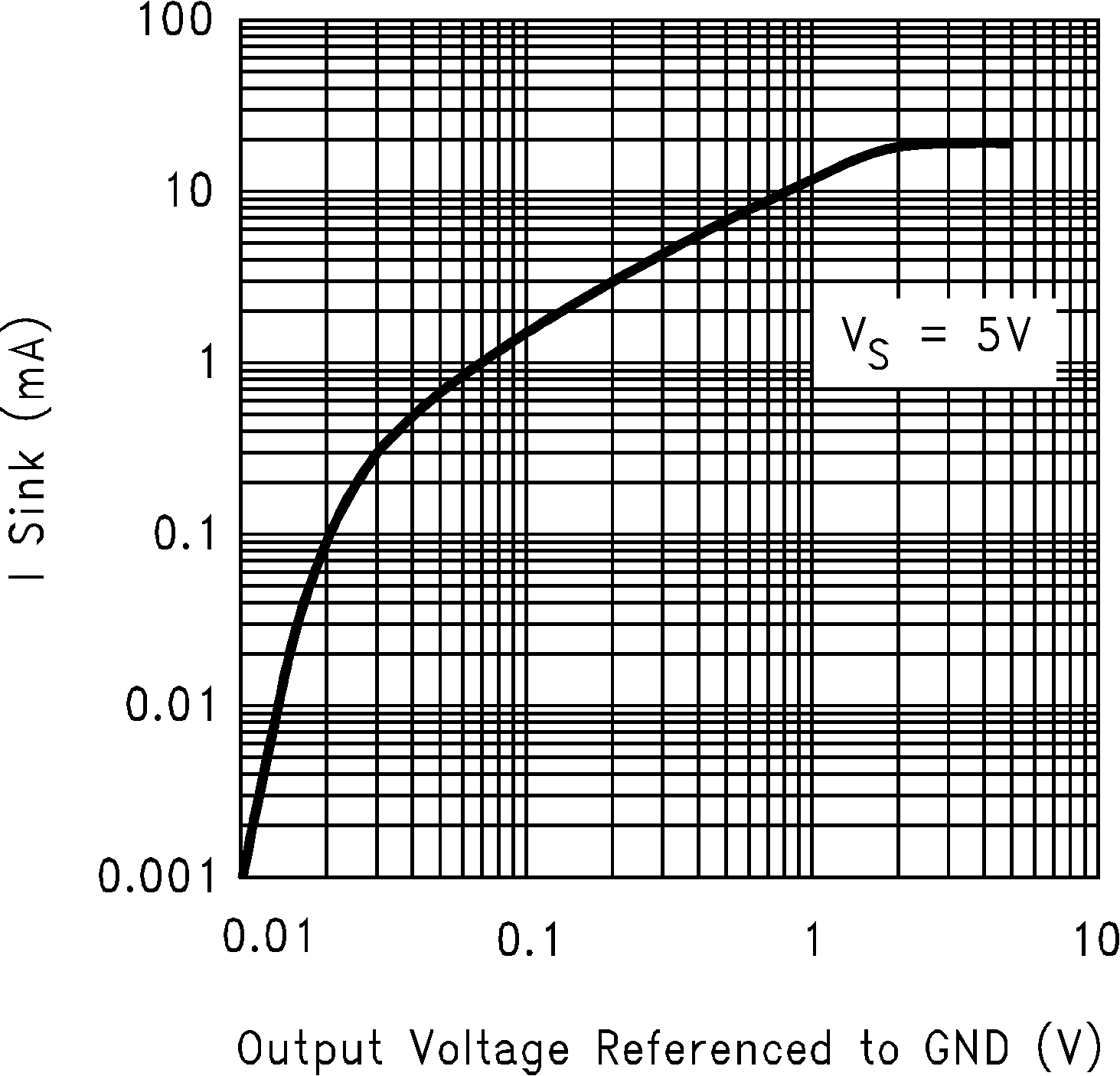

圖 5-6 灌電流與輸出電壓間的關系
圖 5-8 灌電流與輸出電壓間的關系

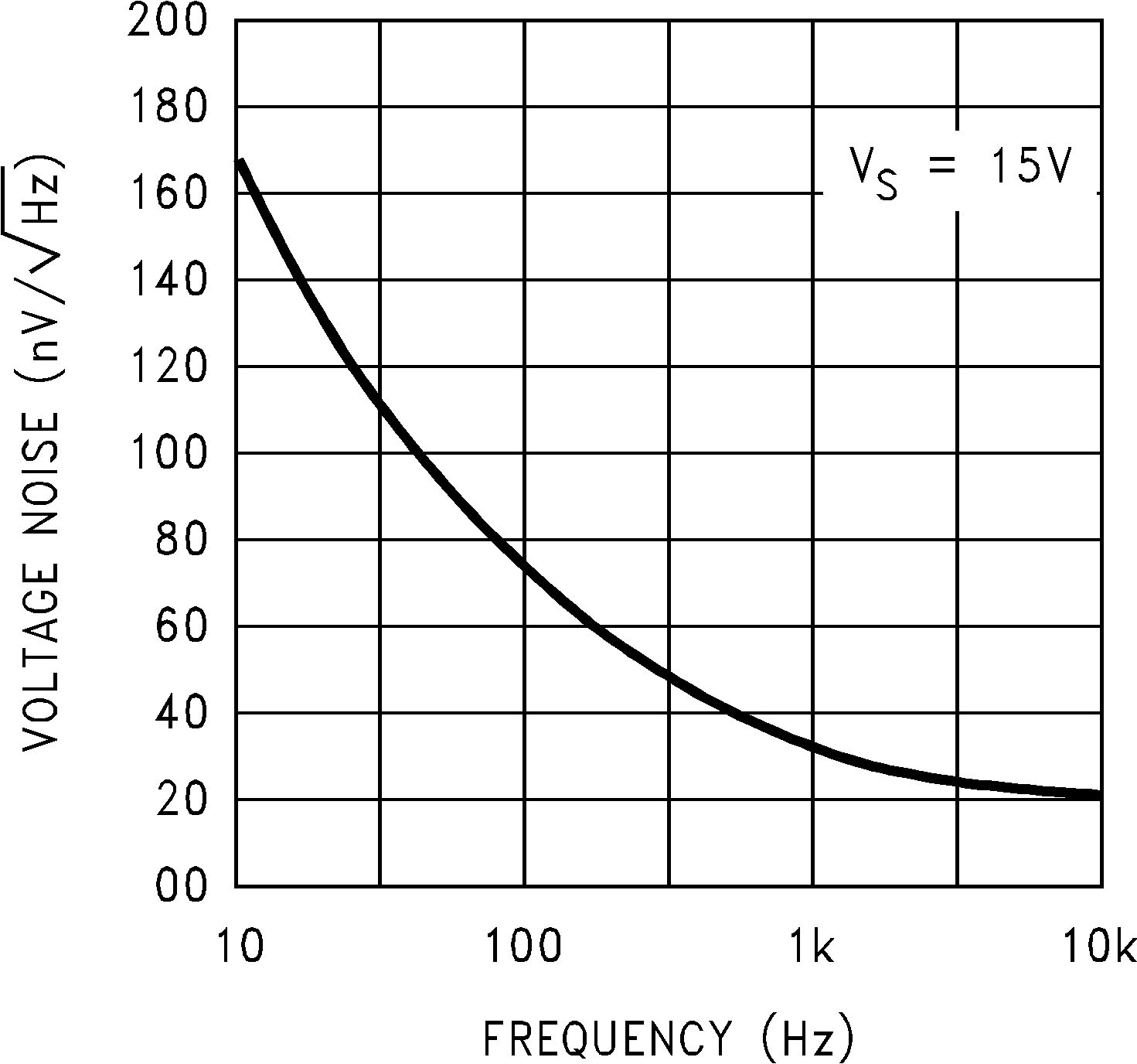

圖 5-10 輸入電壓噪聲與頻率間的關系
圖 5-12 串?dāng)_抑制與頻率間的關系

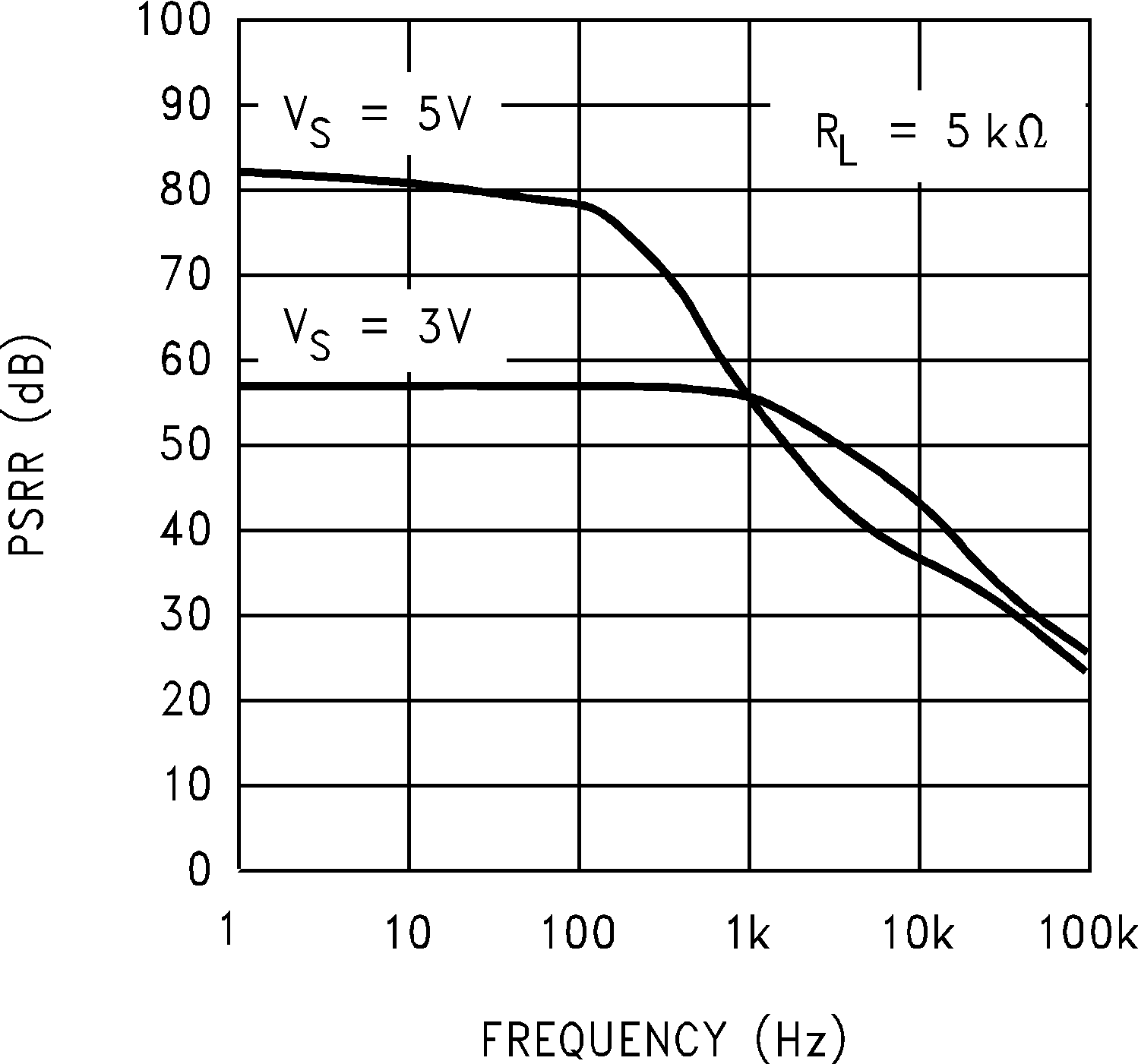

圖 5-14 負 PSRR 與頻率間的關系
圖 5-16 輸入電壓與輸出電壓間的關系

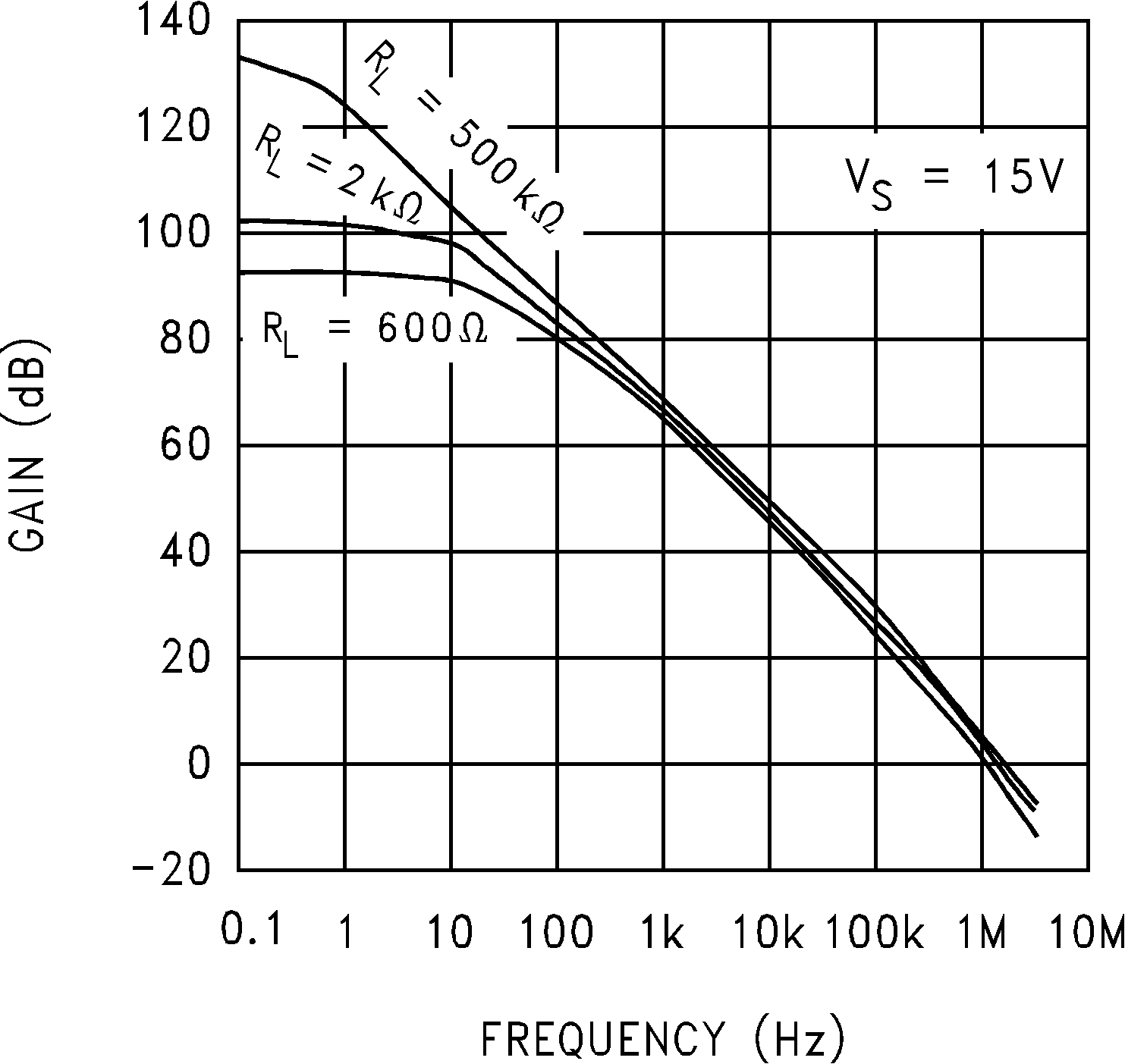

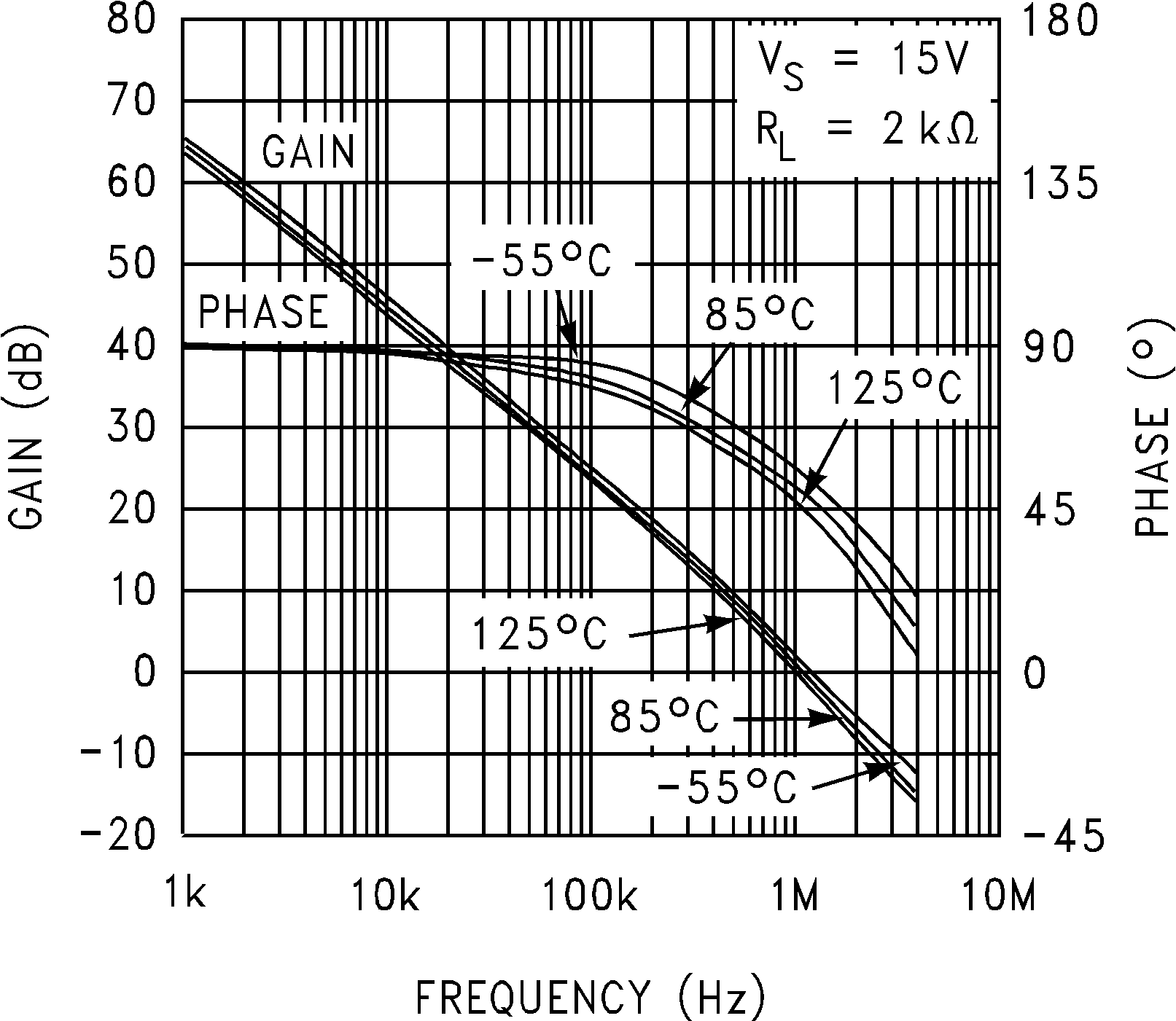

圖 5-18 開環頻率響應
圖 5-20 開環頻率響應與溫度間的關系
圖 5-22 增益和相位與容性負載間的關系

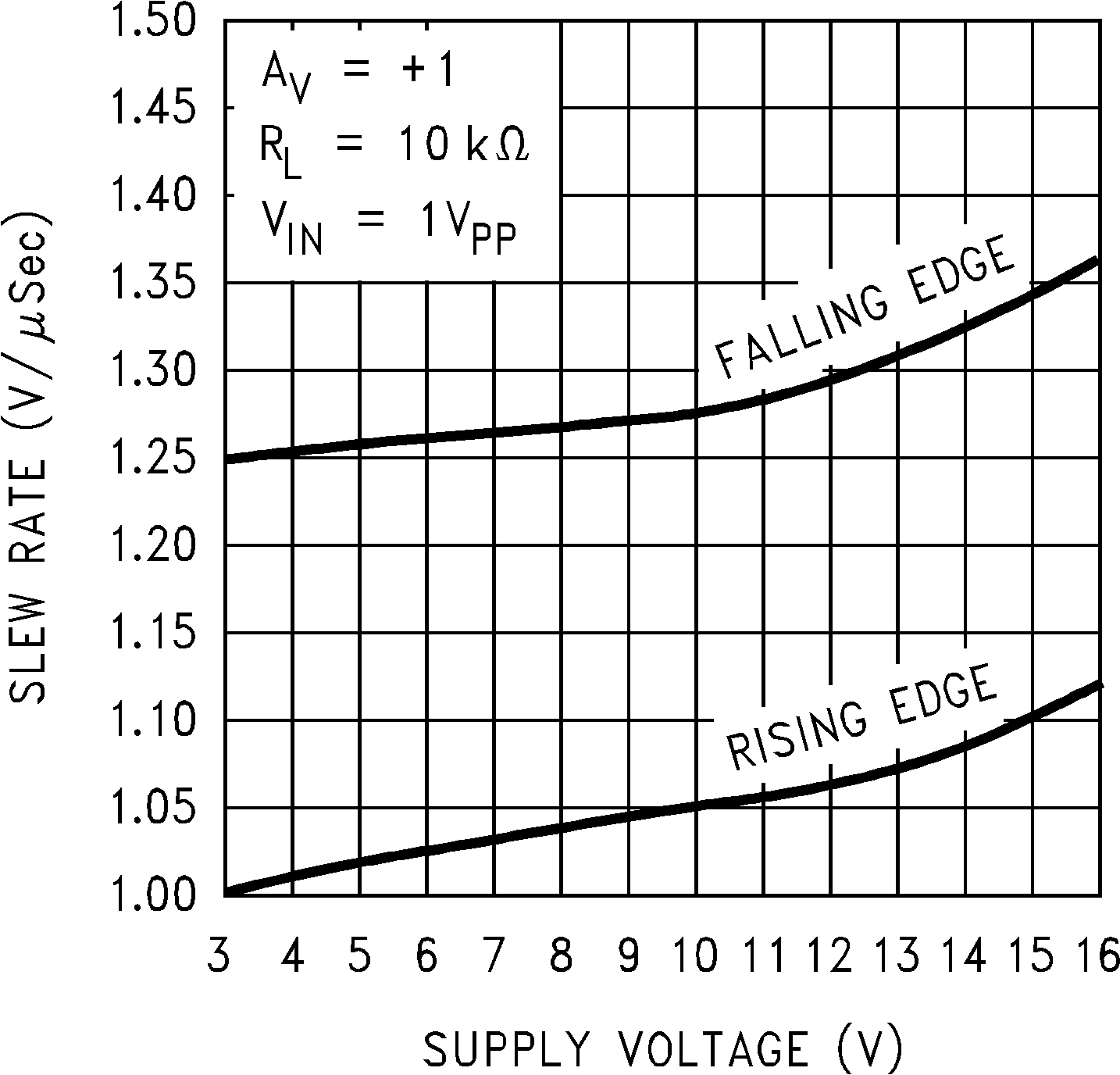

圖 5-24 壓擺率與電源電壓間的關系

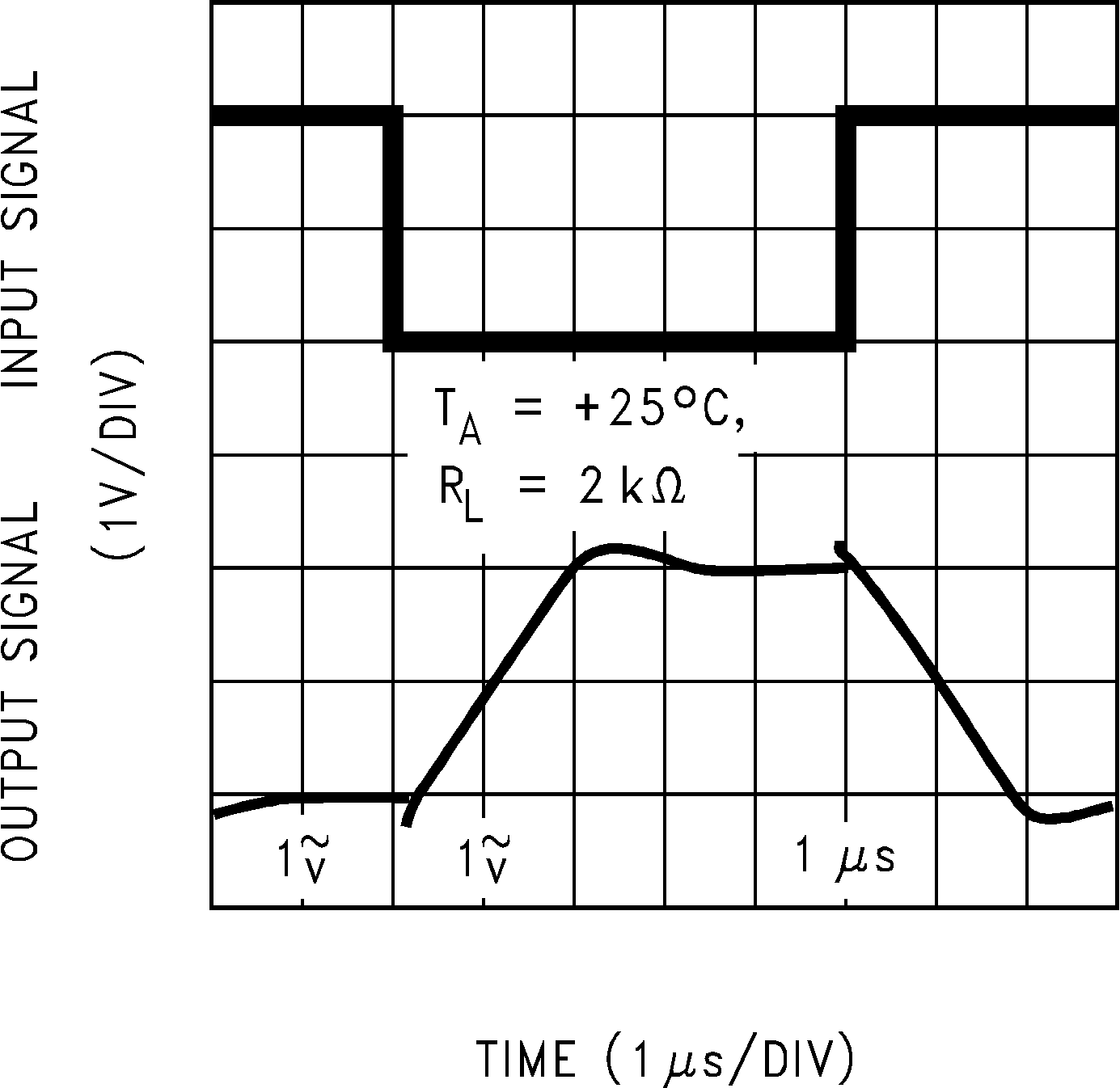

圖 5-26 同相大信號脈沖響應
圖 5-28 同相小信號脈沖響應

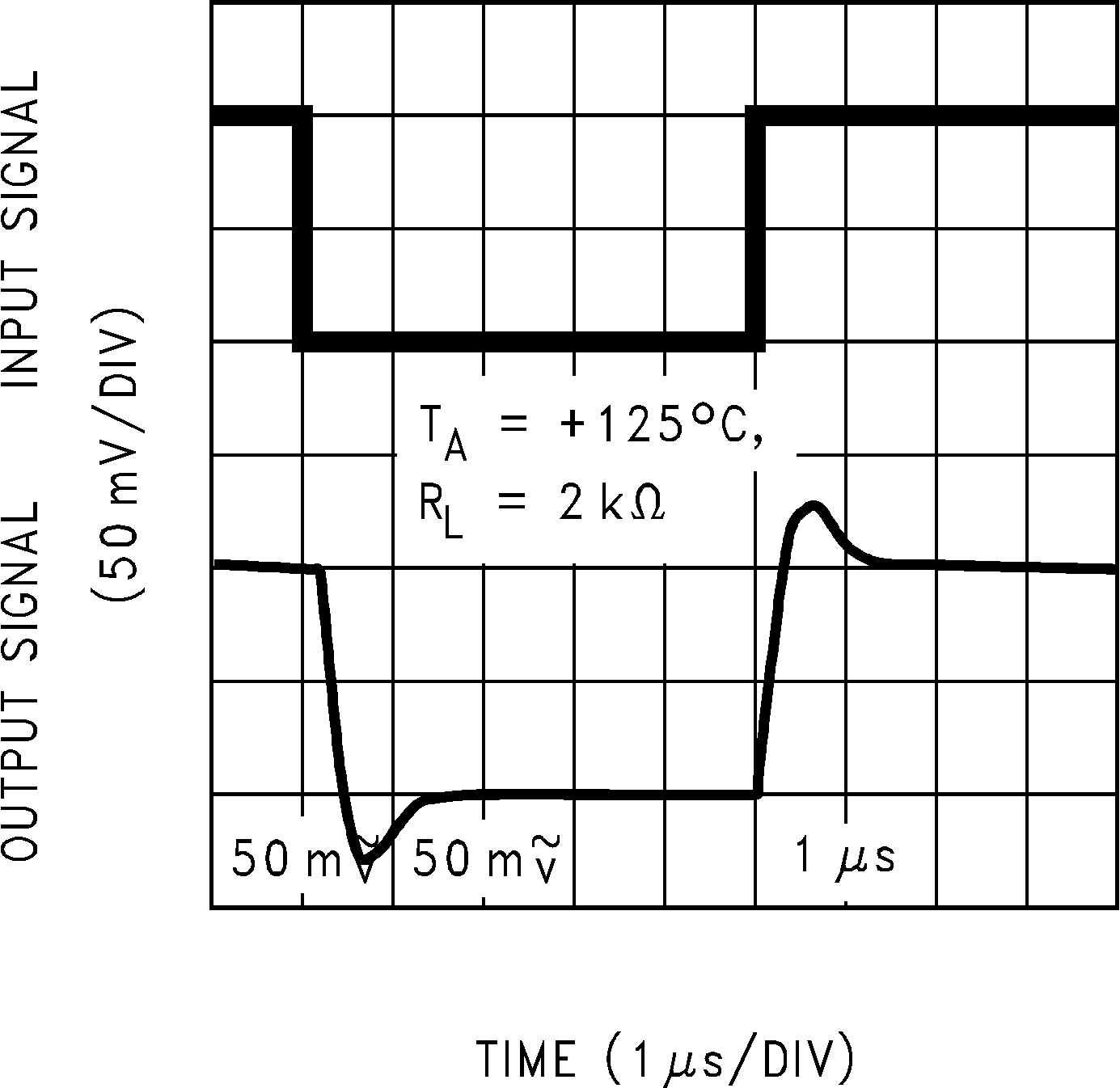

圖 5-30 同相小信號脈沖響應
圖 5-32 反相大信號脈沖響應

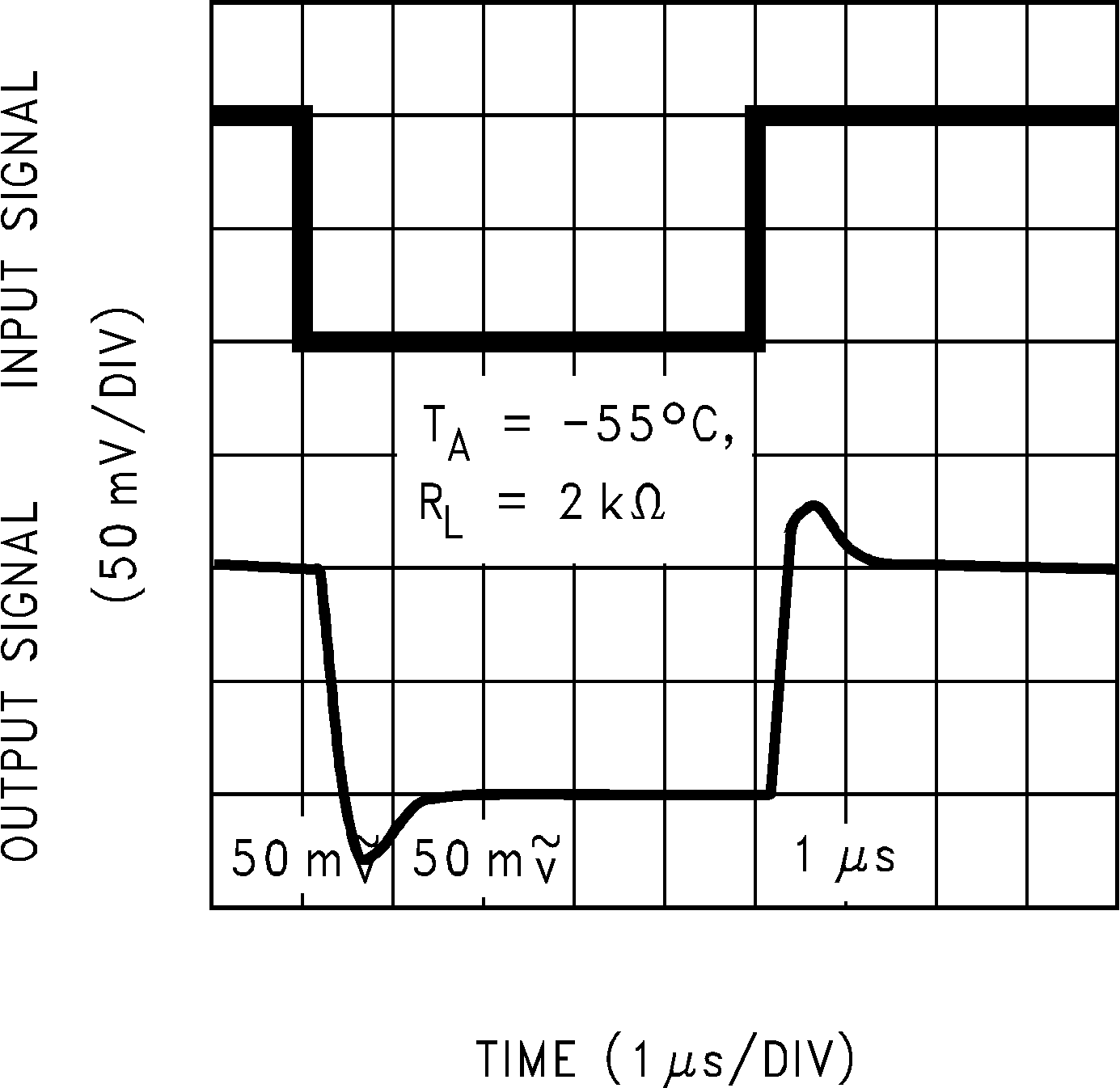

圖 5-34 反相小信號脈沖響應
圖 5-36 反相小信號脈沖響應
