ZHCSGB4 June 2017 LM5122-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Undervoltage Lockout (UVLO)
- 7.3.2 High Voltage VCC Regulator
- 7.3.3 Oscillator
- 7.3.4 Slope Compensation
- 7.3.5 Error Amplifier
- 7.3.6 PWM Comparator
- 7.3.7 Soft-Start
- 7.3.8 HO and LO Drivers
- 7.3.9 Bypass Operation (VOUT = VIN)
- 7.3.10 Cycle-by-Cycle Current Limit
- 7.3.11 Clock Synchronization
- 7.3.12 Maximum Duty Cycle
- 7.3.13 Thermal Protection
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1
Application Information
- 8.1.1 Feedback Compensation
- 8.1.2 Sub-Harmonic Oscillation
- 8.1.3 Interleaved Boost Configuration
- 8.1.4 DCR Sensing
- 8.1.5 Output Overvoltage Protection
- 8.1.6 SEPIC Converter Simplified Schematic
- 8.1.7 Non-Isolated Synchronous Flyback Converter Simplified Schematic
- 8.1.8 Negative to Positive Conversion
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Custom Design With WEBENCH® Tools
- 8.2.2.2 Timing Resistor RT
- 8.2.2.3 UVLO Divider RUV2, RUV1
- 8.2.2.4 Input Inductor LIN
- 8.2.2.5 Current Sense Resistor RS
- 8.2.2.6 Current Sense Filter RCSFP, RCSFN, CCS
- 8.2.2.7 Slope Compensation Resistor RSLOPE
- 8.2.2.8 Output Capacitor COUT
- 8.2.2.9 Input Capacitor CIN
- 8.2.2.10 VIN Filter RVIN, CVIN
- 8.2.2.11 Bootstrap Capacitor CBST and Boost Diode DBST
- 8.2.2.12 VCC Capacitor CVCC
- 8.2.2.13 Output Voltage Divider RFB1, RFB2
- 8.2.2.14 Soft-Start Capacitor CSS
- 8.2.2.15 Restart Capacitor CRES
- 8.2.2.16 Low-Side Power Switch QL
- 8.2.2.17 High-Side Power Switch QH and Additional Parallel Schottky Diode
- 8.2.2.18 Snubber Components
- 8.2.2.19 Loop Compensation Components CCOMP, RCOMP, CHF
- 8.2.3 Application Curves
- 8.1
Application Information
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|20
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|20
訂購信息
1 特性
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 +125°C 的環境運行溫度范圍
- 器件 HBM ESD 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C6
- 最大輸入電壓：65V
- 最小輸入電壓：3V（啟動時為 4.5V）
- 輸出電壓高達 100V
- 旁路 (VOUT = VIN) 運行
- 1.2V 基準電壓，精度為 ±1%
- 自由運行和同步開關頻率最高可達 1MHz
- 峰值電流模式控制
- 穩健耐用的 3A 集成柵極驅動器
- 自適應死區時間控制
- 可選二極管仿真模式
- 可編程逐周期電流限制
- 間斷模式過載保護
- 可編程線路欠壓鎖定 (UVLO)
- 可編程軟啟動
- 熱關斷保護
- 低關斷靜態電流：9μA
- 可編程斜率補償
- 可編程跳周期模式可減少待機功耗
- 允許使用外部 VCC 電源
- 電感器分布式直流電阻 (DCR) 電流感應功能
- 多相功能
- 熱增強型 20 引腳 HTSSOP
- 使用 LM5122 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 12V、24V 和 48V 電源系統
- 汽車起停
- 音頻電源
- 大電流升壓電源
3 說明
LM5122 是一款具有多相功能的同步升壓控制器，適用于高效同步升壓穩壓器 優化?？刂品椒ɑ诜逯惦娏髂Ｊ娇刂?。電流模式控制可提供固有線路前饋、逐周期電流限制和簡便的環路補償。
開關頻率可編程至高達 1MHz。通過兩個支持自適應死區時間控制的穩健耐用型 N 通道 MOSFET 柵極驅動器來實現更高效率。一個用戶可選的二極管仿真模式還支持非連續模式運行，從而提高輕負載條件下的效率。
一個內部電荷泵可實現高側同步開關的 100% 占空比（旁路運行）。一個 180° 相移時鐘輸出可實現簡單的多相位交錯配置。其他 功能 包括熱關斷、頻率同步、間斷模式電流限制和可調線路欠壓鎖定。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5122-Q1 | HTSSOP (20) | 6.50mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空白
空白

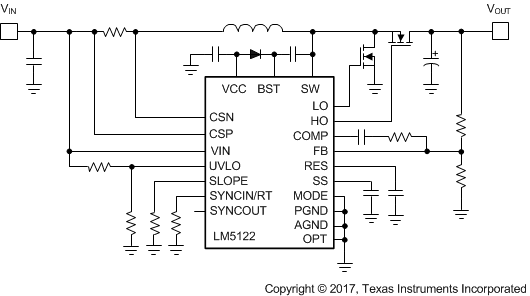

簡化應用示意圖
