1 特性
- 符合汽車應用要求 認證
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度等級 2：環境工作溫度范圍為 –40°C 至 +125°C
- 穩壓靜態電流 27µA
- 可在輕負載條件下實現高效率（DCM 和 PFM）
- 符合 EN55022/CISPR 22 電磁干擾 (EMI) 標準
- 集成同步整流
- 可調頻率范圍：200kHz 至 2.2MHz（默認值為 500kHz）
- 與外部時鐘頻率同步
- 內部補償
- 幾乎可與陶瓷、固態電解、鉭和鋁質電容器的任一組合一同工作時保持穩定
- 電源正常狀態標志
- 軟啟動至預偏置負載
- 內部軟啟動：4.1ms
- 可由外部電容器延長的軟啟動時間
- 輸出電壓跟蹤功能
- 程序系統欠壓閉鎖 (UVLO) 精確使能
- 具有斷續模式的輸出短路保護
- 過熱關斷保護
- 使用 LM43602-Q1 并借助 WEBENCH® 電源設計器創建定制設計
3 說明
LM43602-Q1穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達 2A 的負載電流，輸入電壓范圍為 3.5V 至 36V（最大絕對值 42V）。LM43602-Q1 以極小的解決方案尺寸提供優異的效率、輸出精度和壓降電壓。擴展系列產品能夠以引腳到引腳兼容封裝提供 0.5A、1A 和 3A 負載電流選項。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制?？蛇x 功能 包括可編程開關頻率、同步、電源正常標志、精確使能、內部軟啟動、可擴展軟啟動和跟蹤，可為各種 應用提供靈活且易于使用的平臺應用中對通道損失進行線性補償。輕載時的斷續傳導和自動頻率調制可提升輕載效率。此系列只需要很少的外部組件，并且引腳排列可實現簡單、最優的印刷電路板 (PCB) 布局布線。保護 功能 包括熱關斷、VCC 欠壓鎖定、逐周期電流限制和輸出短路保護。LM43602-Q1 器件采用 HTSSOP (PWP) 16 引腳引線式封裝 (6.6mm x 5.1mm x 1.2mm)。LM43602A-Q1 版本針對 PFM 操作進行優化，推薦用于新設計。該器件與 LM4360x 和 LM4600x 系列引腳到引腳兼容。
空白
空白

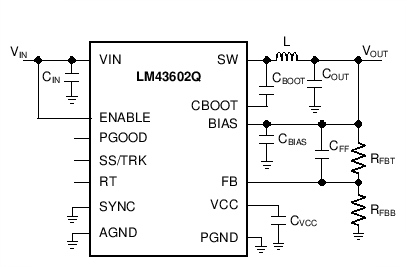

簡化原理圖

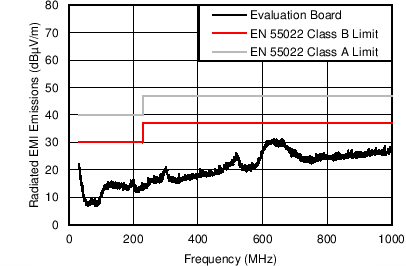

輻射發射圖
12VIN 至 3.3VOUT FS = 500kHz IOUT = 2A
