ZHCSEG4 December 2015 ISO7421-EP

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

D|8
- MSOI002K

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

zhcseg4_oa

1 特性

最高信號傳輸速率：1Mbps
低功耗，每通道 I_CC 典型值（3.3V 工作電壓）：1.5mA
低傳播延遲 - 9ns 典型值
低偏移 - 300ps 典型值
寬 T_A 溫度范圍：-55℃ 至 136℃
50kV/μs 瞬態抗擾度，典型值
在額定電壓上超過 25 年的隔離裝置完好性
可由 3.3V 和 5V 電源及邏輯電平供電
3.3V 和 5V 電平轉換
窄體小尺寸集成電路 (SOIC)-8 封裝
安全及管理批準:
- 符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 標準的 4242 V_PK 隔離
- 符合 UL 1577 標準且長達 1 分鐘的 2500 V_RMS 隔離
- CSA 組件接受通知 5A，IEC 60950-1 和 IEC 61010-1 標準
- 通過 GB4943.1-2011 CQC 認證

2 應用

是下列應用中光耦合器的替代產品：
- 工業現場總線
  - Profibus 現場總線
  - Modbus 協議
  - DeviceNet™數據總線
- 伺服控制接口
- 電機控制
- 電源
- 電池組

3 說明

ISO7421-EP 器件可提供符合 UL 標準的長達 1 分鐘且高達 2500 V_RMS 的電流隔離。ISO7421-EP 器件有兩個隔離通道。每個隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅 (SiO₂) 絕緣隔柵分離開來。與隔離式電源一起使用時，此器件可防止數據總線或者其他電路上的噪聲電流進入本地接地端并干擾或損壞敏感電路。

此器件具有晶體管-晶體管邏輯電路 (TTL) 輸入閾值，并且需要兩個電源電壓，3.3 或 5V，或者任意組合。當由一個 3.3V 電源供電時，所有輸入均為 5V 耐壓。

ISO7421-EP 器件的額定信號傳輸速率高達 1Mbps。由于其響應時間短，在大多數情況下，此器件還將發送脈寬更短的數據。如果需要，設計人員應添加外部濾波來去除輸入脈沖持續時間 < 20ns 的寄生信號。

器件信息⁽¹⁾

部件號	封裝	封裝尺寸（標稱值）
ISO7421-EP	SOIC (8)	4.90mm x 3.91mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

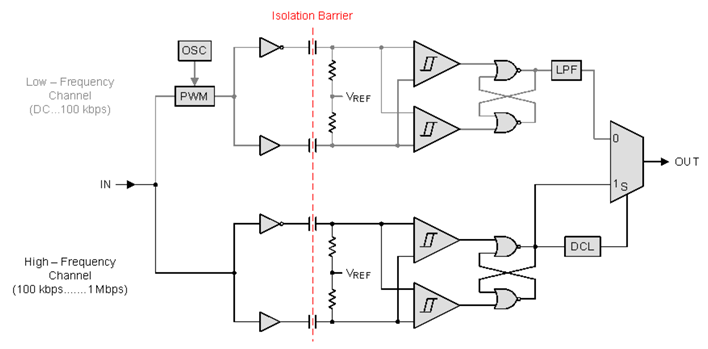

數字電容隔離器的概念框圖
