ZHCSB73C June 2013 – July 2015 ISO7420FCC

UNLESS OTHERWISE NOTED, this document contains PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

D|8
- MSOI002K

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

1 特性

信號傳輸速率：50Mbps（5V 電源供電時）
在默認模式下，輸出為低電平
輸入引腳上的集成噪聲濾波器
低功耗：典型值為每通道 I_CC
- 1Mbps 時為 1.8mA，25Mbps 時為 3.9mA（5V 電源供電時）
- 1Mbps 時為 1.4mA，25Mbps 時為 2.6mA（3.3V 電源供電時）
低傳播延遲：典型值為 20ns（5V 電源供電時）
通道到通道輸出偏斜：最大值為 2ns
3.3V 和 5V 電平轉換
寬 T_A 額定范圍：-40°C 至 125°C
60KV/μs 瞬態抗擾度，典型值（5V 電源供電時）
低輻射
隔離隔柵壽命：> 25 年
工作電壓范圍為 2.7V 至 5.5V
窄體 SOIC-8 封裝
安全及監管認證
- 符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 標準的 4242V_PK 隔離
- 符合 UL 1577 標準且長達 1 分鐘的 2.5KV_RMS 隔離
- CSA 組件驗收通知 5A、IEC 60950-1 和 IEC 61010-1 終端設備標準
- GB4943.1-2011 CQC 認證

2 應用

在下列應用中的光電耦合器替代產品：
- 工業用 FieldBus
  - ProfiBus
  - ModBus
  - DeviceNet™數據總線
- 伺服控制接口
- 電機控制
- 電源
- 電池組

3 說明

ISO7420FCC 提供符合 UL 標準的長達 1 分鐘的高達 2500V_RMS電流隔離，以及符合 VDE 標準的 4242V_PK。這個器件有兩個隔離通道。每個通道有一個邏輯輸入和輸出緩沖器，這兩個器件由一個二氧化硅 (SiO₂) 絕緣隔柵進行分離。與隔離式電源一起使用，這個器件可防止數據總線或者其它電路上的噪音電流進入本地接地，并且干擾或損壞敏感電路。后綴 F 表示在失效防護條件下的低輸出選項（參閱表2）。該器件具有集成噪聲濾波器，可適用于嚴苛環境，在這種環境下，短噪聲脈沖可能會出現在器件輸入引腳上。

ISO7420FCC 具有晶體管-晶體管邏輯電路 (TTL) 輸入閾值，工作電壓范圍為 2.7V 至 5.5V。通過 2.7V 或 3.3V 電源供電時，所有輸入均可耐受 5V 電壓。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
ISO7420FCC	SOIC (8)	4.90mm x 3.91mm

如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

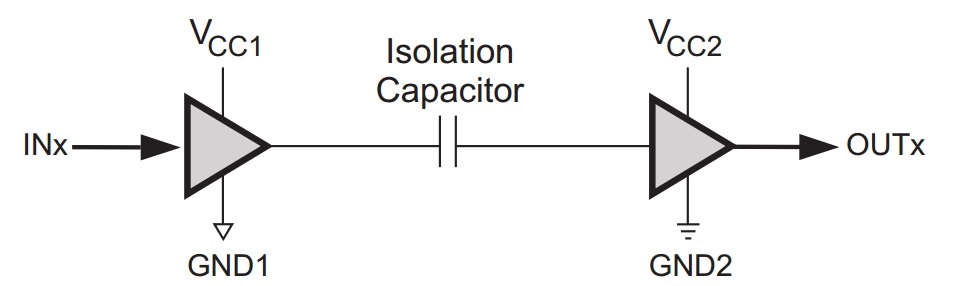

簡化電路原理圖
