1 特性

• 符合汽車應用要求
• 具有符合 AEC-Q100 的下列結果：
  • 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
  • 器件人體模型 (HBM) 分類等級 3A
  • 器件充電器件模型 (CDM) 分類等級 C6
• 最大信號傳輸速率：50Mbps（5V 電源供電）
• 具有集成噪聲濾波器的穩健設計
• 低功耗，每通道 I_CC 典型值（3.3V 電源）：
  • 1Mbps 時為 1.3mA，25Mbps 時為 2.5mA
• 典型值為 50kV/µs 的瞬態抗擾度
• 使用 SiO₂ 絕緣隔柵實現長使用壽命
• 可由 2.7V、3.3V 和 5V 電源供電
• 2.7V 和 5V 電平轉換
• 小型四分之一尺寸小外形封裝 (QSOP)-16 封裝
• 安全及管理批準
  • 符合 UL 1577 標準且長達 1 分鐘的 2500 V_RMS 隔離
  • 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 標準的 4242 V_PK 隔離
  • CSA 組件驗收通知 5A，IEC 60950-1 和 IEC 61010-1 終端設備標準
  • 已通過符合 GB4943.1-2011 的 CQC 認證

2 應用

• 通用隔離
• 工業自動化
• 電機控制
• 太陽能逆變器

3 說明

ISO7142CC-Q1 器件可提供符合 UL 1577 標準的長達 1 分鐘且高達 2500 V_RMS 的電流隔離，以及符合 VDE V 0884-10 標準的 4242 V_PK隔離。
ISO7142CC-Q1 是一款四通道隔離器，此隔離器具有兩個正向和兩個反向通道。此器件在由 5V 電源供電時的最大數據傳輸速率為 50Mbps，而在由 3.3V 或 2.7V 電源供電時的最大數據傳輸速率為 40Mbps。ISO7142CC-Q1 器件的輸入端集成有濾波器，適用于易受噪聲干擾的應用。

每個隔離通道都有一個由二氧化硅 (SiO₂) 絕緣隔柵分開的邏輯輸入和輸出緩沖器。與隔離式電源一起使用，這個器件可防止數據總線或者其它電路上的噪音電流進入本地接地和干擾或損壞敏感電路。該器件具有晶體管晶體管邏輯電路 (TTL) 輸入閾值，并且可由 2.7V、3.3V 和 5V 電壓供電運行。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

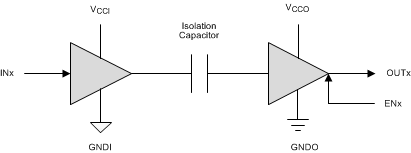

簡化電路原理圖

V_CCI 和 GNDI 分別是輸入通道的電源和接地連接。

V_CCO 和 GNDO 分別是輸出通道的電源和接地連接。
