1 特性

• 最大信號傳輸速率： 50Mbps（5V 電源）
• 具有集成噪聲濾波器的穩健耐用設計
• 缺省輸出低選項（后綴 F）
• 低功耗，每通道 I_CC 典型值（3.3V 電源）：
  • ISO7131：1Mbps 時為 1.5mA，
    25Mbps 時為 2.6mA
  • ISO7140：1Mbps 時為 1mA，
    25Mbps 時為 2.3mA
  • ISO7141：1Mbps 時為 1.3mA，
    25Mbps 時為 2.6mA
• 低傳播延遲：典型值 23ns
  （3.3V 電源）
• 寬溫度范圍：-40℃ 至 125°C
• 50kV/µs 瞬態抗擾度，典型值
• 采用 SiO₂ 隔離格柵，使用壽命長
• 可由 2.7V、3.3V 和 5V 電源及邏輯電平供電
• 小型四分之一尺寸小外形封裝 (QSOP)-16 封裝
• 安全及管理批準
  • 符合 UL 1577 的長達 1 分鐘的 2500V_RMS 隔離
  • 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 的 4242V_PK 隔離，566V_PK 工作電壓
  • CSA 組件接受通知 5A，IEC 60950-1 和 IEC 61010-1 終端設備標準
  • 符合 GB 4943.1-2011 的 CQC 認證

2 應用范圍

• 通用隔離
  • 工業現場總線 (Fieldbus)
    • Profibus 現場總線
    • Modbus™
    • DeviceNet 數據總線
  • RS-232，RS-485
  • 串行外設接口

3 說明

ISO7131、ISO7140 和 ISO7141 器件提供符合 UL 標準的長達 1 分鐘的 2500 V_RMS 電流隔離，以及符合 VDE 標準的 4242 V_PK。 ISO7131 有三個通道，其中兩個為正向通道，一個為反向通道。 ISO7140 和 ISO7141 均為四通道隔離器；ISO7140 有四個正向通道，而 ISO7141 有三個正向通道和一個反向通道。 這些器件在由 5V 電源和 3.3V/2.7V 電源供電時，分別可提供 50Mbps 和 40Mbps 的最大數據傳輸速率，并且輸入上帶有集成濾波器，適用于易受噪聲干擾的應用。 后綴 F 表示缺省輸出狀態為低電平；否則，缺省輸出狀態為高電平（請見Table 3）。

每個隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅 (SiO₂) 絕緣隔柵分離開來。 與隔離式電源一起使用時，這些器件可防止數據總線或者其它電路上的噪聲電流進入本地接地并且干擾或損壞敏感電路。 這些器件具有晶體管晶體管邏輯電路 (TTL) 輸入閾值，并且可由 2.7V、3.3V 和 5V 電壓供電運行。 通過 2.7V 或 3.3V 電源供電時，所有輸入均可耐受 5V 電壓。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

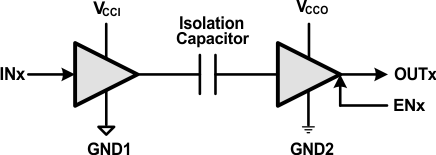

簡化電路原理圖
