ZHCSBS1A November 2013 – August 2015 HD3SS6126
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RUA|42
散熱焊盤機械數據 (封裝 | 引腳)
- RUA|42
訂購信息
1 特性
- 非常適合 USB 應用
- 三個雙向差分對通道多路復用/解復用開關還適用于 DisplayPort、PCIe Gen1/2/3、SATA 1.5/3/6G、AS 1.5/3/6G 和 XAUI 應用
- 高帶寬路徑 (SS) 最高支持 10Gbps 的數據速率
- VCC 的工作范圍為 3.3V ± 10%
- 高帶寬路徑 (SS) 上的 -3dB 差分帶寬頻率最高超過 10GHz
- 使用獨特的適配方法在所支持的共模電壓范圍內保持恒定通道阻抗
- 出色的高帶寬路徑動態特性（2.5GHz 時）
- 串?dāng)_ = -35dB
- 隔音 = -23dB
- 插入損耗 = –1.1dB
- 回波損耗 = –11dB
- 3.5mm × 9mm、42 引腳小型晶圓級四方扁平無引線 (WQFN) 封裝 (RUA)
- 激活模式功耗 = 8mW
2 應用
- 臺式電腦
- 筆記本電腦
- 平板電腦
- 擴展塢
- 電信
- 電視
3 說明
HD3SS6126 器件是一款針對 USB 應用而設計的高速無源開關， 用于 將 SuperSpeed USB RX 和 TX 以及 USB 2.0 DP 和 DM 信號從源位置路由到目標位置，反之亦然。該器件還可用于 DisplayPort、 PCI Express、™SATA、SAS 和 XAUI 應用。HD3SS6126 器件可用于灌電流應用或拉電流 應用。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| HD3SS6126 | WQFN (42) | 9.00mm x 3.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

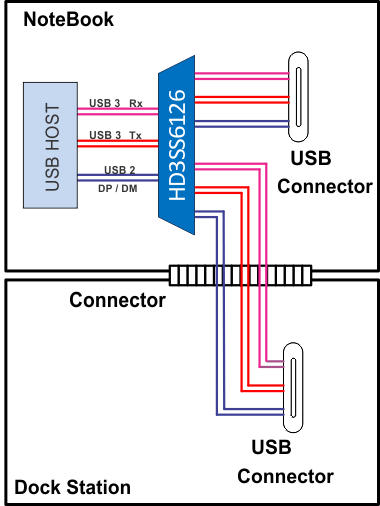

典型應用圖
